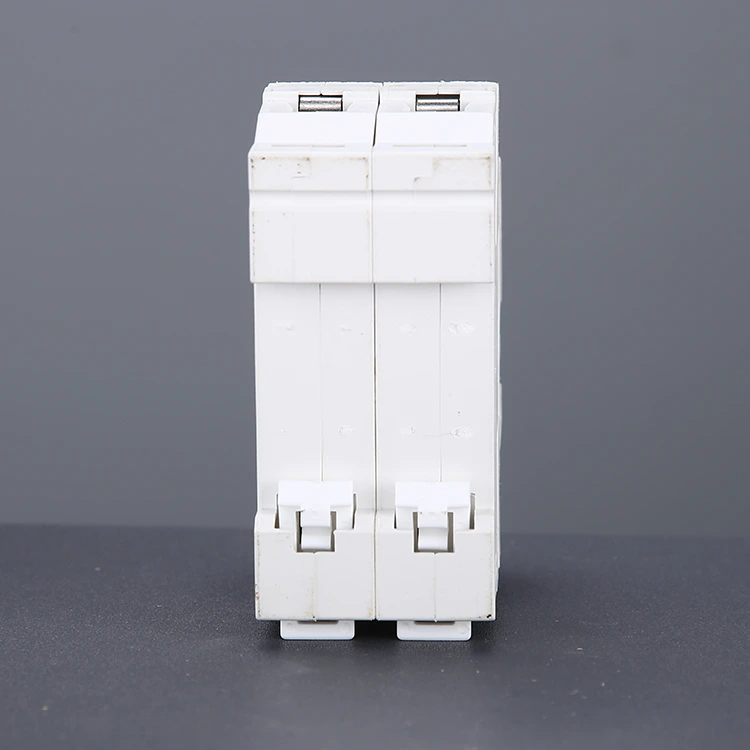

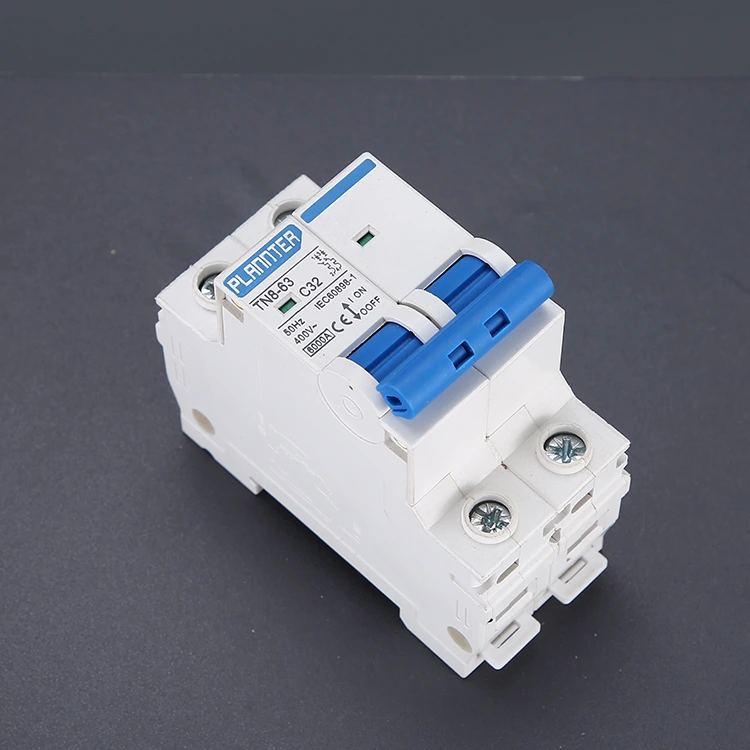

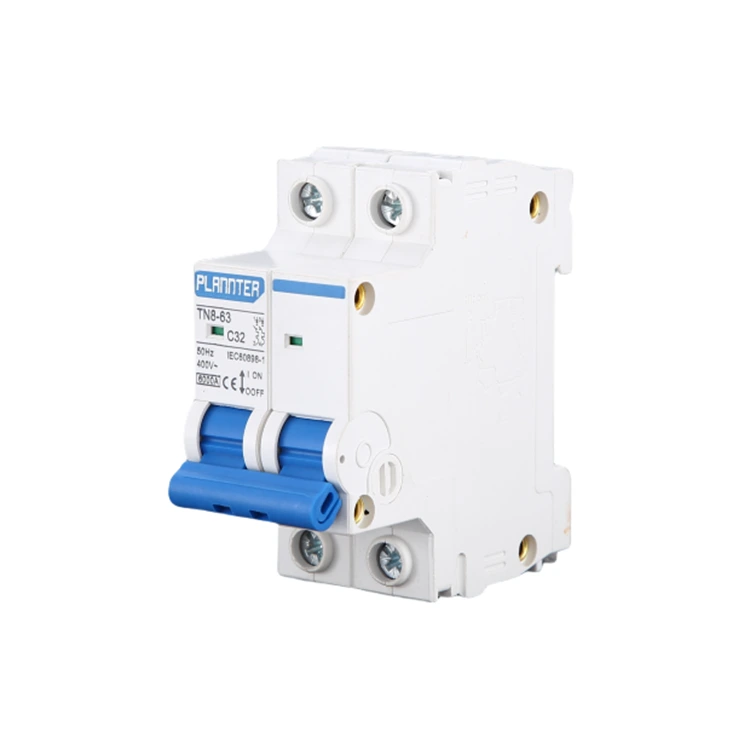

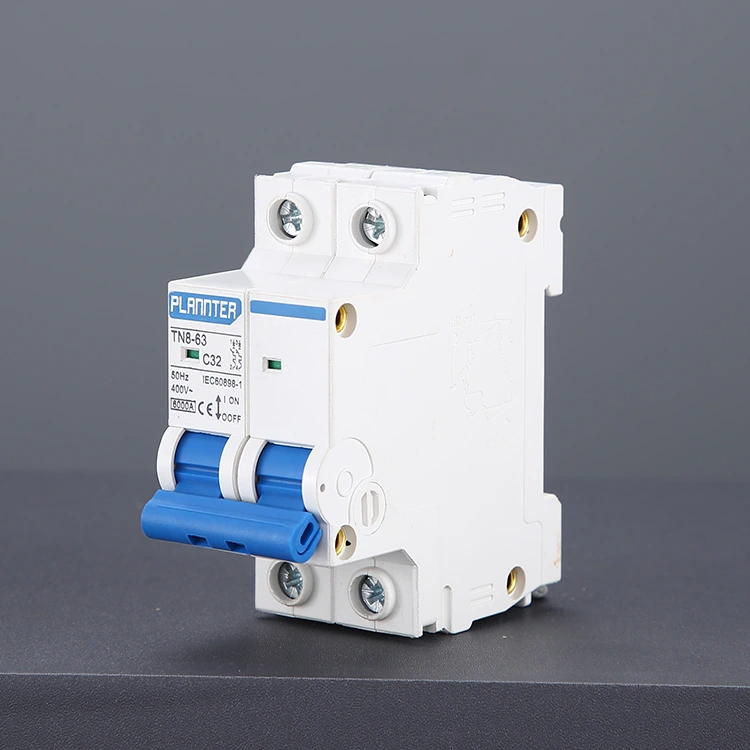

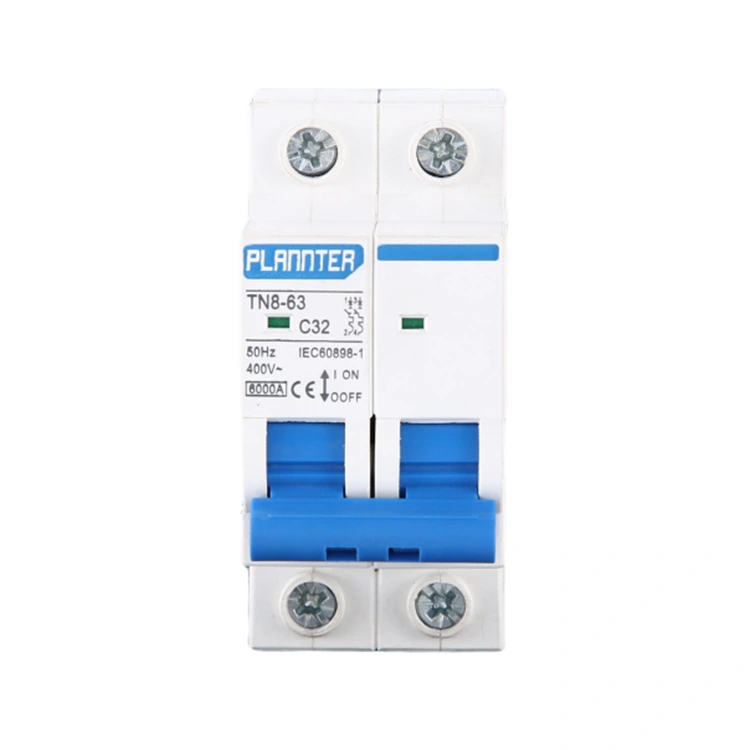

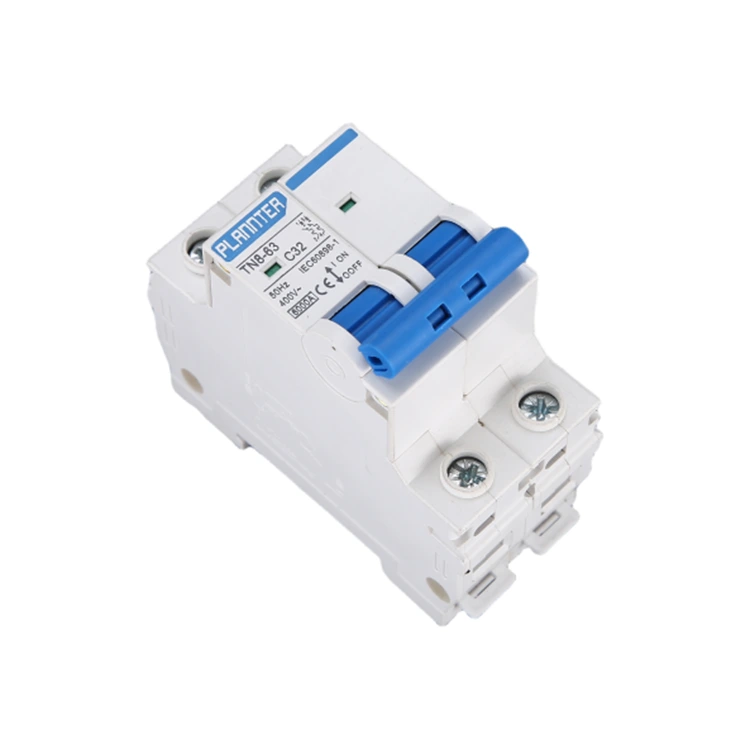

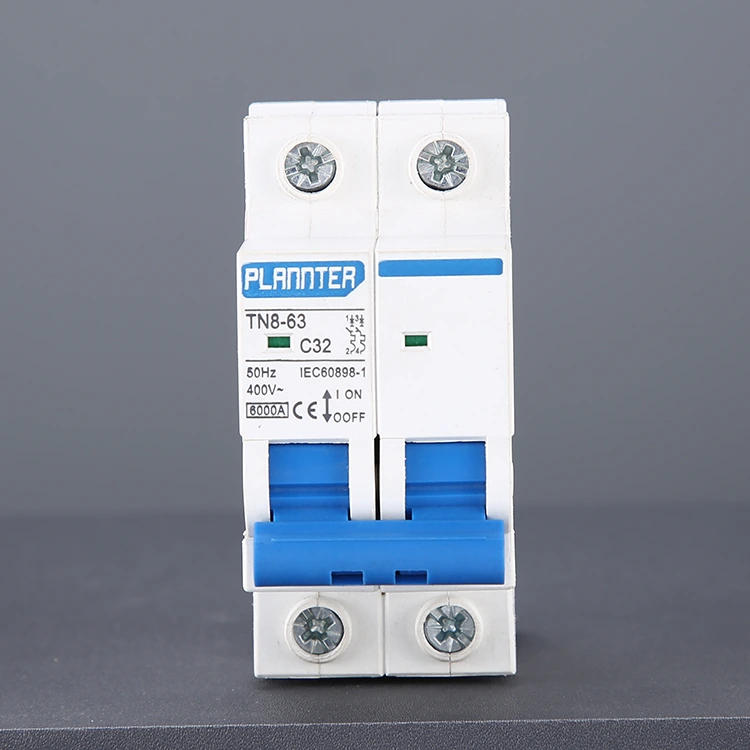

2-polige kunststof miniatuurstroomonderbreker

Een 2-polige kunststof miniatuurstroomonderbreker (MCB) is een beschermend elektrisch apparaat dat is ontworpen om automatisch beide stroomvoerende geleiders los te koppelen in geval van overbelasting of kortsluiting. Het zorgt voor een veilige en betrouwbare circuitbeveiliging in zowel AC- als DC-systemen, vooral wanneer dubbele lijnisolatie vereist is. Opmerking: Houd het product tijdens opslag uit de buurt van vuurbronnen. Deze moeten op een koele, droge plaats worden bewaard, uit de buurt van hitte- en ontstekingsbronnen.

Belangrijkste aspecten van 2-polige MCB's

Veiligheidsfunctie:

• Biedt bescherming tegen overbelasting en kortsluiting
• Ontkoppelt gelijktijdig beide polen voor meer veiligheid
• Voorkomt schade aan elektrische apparatuur zoals motoren en transformatoren

Ontwerp:

• Hoogwaardige kunststof behuizing met uitstekende isolatieprestaties
• Zilverkoperen contacten voor stabiele geleiding
• Compacte structuur met lange mechanische levensduur (tot 10.000 handelingen)

Beoordelingen:

• Nominaal stroombereik: 6A–63A
• Uitschakelvermogen: tot 6kA
• Isolatiespanning: tot AC400V
• Standaard 35 mm DIN-railmontage

Verschil met tandem:

• 2-polige onderbrekers besturen twee circuits gelijktijdig met gekoppelde werking
• Tandemonderbrekers bedienen twee onafhankelijke circuits in één slot
• 2-polige onderbrekers zijn veiliger voor 240V- of dubbellijnstoepassingen

Toepassingen

Commerciële/industriële systemen:

• 2-polige kunststof miniatuurstroomonderbreker wordt veel gebruikt in fabrieksverdeelborden, bedieningspanelen en stroomsystemen in werkplaatsen
• Biedt betrouwbare bescherming voor motoren, transformatoren en zware apparatuur
• Zorgt voor een stabiele werking in zwaarbelaste en continue werkomgevingen

Bescherming van gevoelige apparatuur:

• Ideaal voor automatiseringssystemen, instrumentatie en besturingsapparatuur
• Voorkomt schade veroorzaakt door overbelasting, kortsluiting en spanningsschommelingen
• Verbetert de systeembetrouwbaarheid en vermindert de uitvaltijd

Veiligheidsisolatie:

• Ontkoppelt gelijktijdig beide geleiders onder spanning voor meer veiligheid
• Geschikt voor onderhoudsscenario's die volledige circuitisolatie vereisen
• Vermindert het risico op elektrische schokken tijdens onderhoud

DC-distributiesystemen:

• Toepasbaar in zonne-PV-systemen en windenergie-installaties
• Biedt effectieve bescherming aan zowel AC- als DC-zijde
• Zorgt voor een veilige en stabiele werking van duurzame energiesystemen

Voordelen

• Kunststof materiaal: de 2-polige kunststof miniatuurstroomonderbreker is gemaakt van hoogwaardig kunststof, zilverkoper en biedt betrouwbare elektrische isolatie en isolatieweerstand, met een isolatiespanning tot AC400V. Lange levensduur, tot 10.000 keer.
• Eenvoudige installatie: compact formaat en licht van gewicht, met behulp van standaard 35 mm DIN-railmontage, eenvoudige en snelle installatie.
• Brede stroomcapaciteit: Ondersteunt een onderbrekingscapaciteit tot 6 kA voor een breed scala aan toepassingen van 6 A tot 63 A.
• Voldoet aan de CE-, CCC- en ISO9001-normen

Selectieaanbevelingen, installatie en onderhoud

Wij raden u aan een dubbelpolige kunststof miniatuurstroomonderbreker te selecteren voor gebruik bij: apparatuur met hoog vermogen, vochtige omgevingen en circuits die regelmatig onderhoud vereisen.

Wij raden u aan een enkelpolige stroomonderbreker te selecteren voor gebruik bij: verlichting met laag vermogen en standaard kleine huishoudelijke apparaten.

Het technische team van Pugao staat klaar om u deskundig advies te geven, zodat u de optimale match tussen uw apparatuur en circuits kunt bereiken.

• Installeer op een standaard 35 mm DIN-rail in een droge, geventileerde behuizing
• Zorg voor een goede bedrading overeenkomstig de nominale spanning en stroom
• Inspecteer regelmatig op slijtage, oververhitting of losse verbindingen
• Uit de buurt houden van brandbronnen en omgevingen met een hoge luchtvochtigheid
• Schakel de stroom uit vóór onderhoud of vervanging

Veelgestelde vragen

Wat is het verschil tussen een 1-polige en 2-polige onderbreker?

Een 1-polige onderbreker beschermt een enkel circuit, terwijl een 2-polige onderbreker tegelijkertijd twee stroomvoerende draden bestuurt en beschermt, waardoor deze geschikt is voor systemen met een hogere spanning of systemen met twee leidingen.

Kan een 2-polige onderbreker worden gebruikt voor twee 120V-circuits?

Ja, maar alleen als beide circuits een gemeenschappelijk uitschakelmechanisme delen. Dit zorgt ervoor dat beide lijnen tegelijkertijd worden losgekoppeld om te voldoen aan de veiligheidsvoorschriften.

Wat betekent "reisvrij"?

"Trip-free" betekent dat de onderbreker het circuit verbreekt, zelfs als de hendel tijdens een storingstoestand in de AAN-positie wordt gehouden.

Hoe kies ik de juiste beoordeling?

Houd bij het selecteren van een 2-polige kunststof miniatuurstroomonderbreker rekening met het belastingsvermogen, het circuittype en de omgevingsomstandigheden. Voor krachtige of kritische systemen kiest u modellen met een hogere rating. Voor verlichting of kleine apparaten zijn lagere waarden voldoende. Voor een optimale selectie is professionele begeleiding aanbevolen.
