Beveiliging tegen elektrische spanningspieken

Pugao (PLANNTER) is gespecialiseerd in het produceren van overspanningsbeveiligingen voor elektrische spanning, realtime monitoring van de spanningsstatus, het automatisch tegenkomen van overspanning of onderspanning en het snel uitschakelen van de stroom, waardoor de levensduur van de apparatuur effectief wordt verlengd. De producten ondersteunen OEM/ODM-aanpassingen en worden rechtstreeks vanuit Chinese fabrieken geleverd en worden veel gebruikt in huis-, kantoor-, medische en industriële besturingssystemen.

Als professionele fabrikant en leverancier biedt u overspanningsbeveiligingen voor elektrische spanning aan tegen betaalbare prijzen. Het heeft een nominale stroom van 40A/63A en een nominale spanning van 220V/230V. Hij is eenvoudig en snel te installeren, op rails te monteren, volledig monteerbaar in een standaard verdeelkast en is gehuisvest in vlamvertragend materiaal. Het kan eenvoudig worden aangesloten op huishoudelijke of industriële circuits en is geschikt voor circuitbeveiliging in woningen en kleine fabrieken.

Opmerking: Maak apparaatverbindingen volgens het verbindingstype. Pas de instelwaarden voor overstroom, hoge en lage spanning van het apparaat aan volgens de bedrijfsstroom- en spanningswaarden van de belasting. Anders kan het apparaat schade veroorzaken.

Technische kenmerken

Ontwerp met twee schermen:Ingangsspanning en uitgangsspanning zijn in één oogopslag te zien, wat goed is voor een visuele beoordeling van de huidige status en de status van de voeding van de apparatuur.

Programmeerbare drempels:We kunnen de over-/onderspanningswaarde en de vertraagde hersteltijd instellen volgens de voorgeprogrammeerde apparatuur om veelvuldig schakelen te voorkomen.

Goedkeuring van hoog isolatiemateriaal:De overspanningsbeveiliging voor elektrische spanning maakt gebruik van een vlamvertragende schaal en hoogspanningsbestendig isolatiemateriaal, dat een hoge veiligheidscoëfficiënt en een lange levensduur heeft.

Belangrijke overwegingen bij het selecteren van een overspanningsbeveiliging

Het goede kiezenBeveiliging tegen elektrische spanningspiekenvereist inzicht in verschillende technische parameters om ervoor te zorgen dat uw gevoelige apparatuur volledig beschermd is tegen onvoorspelbare netschommelingen. Als deskundigeChinese leverancier, raadt PUGAO (Plannter Electric) aan om de volgende factoren te evalueren:

1. Klemspanning (spanningsbeveiligingsniveau)

Dit is de maximale spanning die de beschermer tijdens een stroomstoot doorlaat naar uw apparatuur.

• Veiligheidsdrempel:Een lagere klemspanning duidt op een betere bescherming. Onze beschermers zijn voorzien van programmeerbare drempelwaarden (bijvoorbeeld 230 V tot 300 V), zodat u nauwkeurig de limiet kunt instellen die uw apparatuur aankan.
• Apparatuur passend:Zorg ervoor dat de klemspanning lager is dan de isolatiespanning van uw aangesloten apparaten om diëlektrische doorslag te voorkomen.

2. Reactietijd

Bij een piek telt elke milliseconde. Een hoge kwaliteitBeveiliging tegen elektrische spanningspiekenmoet handelen voordat de piek uw interne componenten bereikt.

• Triggering in milliseconden:Onze apparaten zijn ontworpen voor snelle ontkoppeling en reageren doorgaans binnen 20 ms tot 50 ms, afhankelijk van het fouttype.
• Onmiddellijke isolatie:Snellere responstijden voorkomen effectief dat de "eerste golf" van een piek gevoelige halfgeleidercircuits in computers en medische apparaten beschadigt.

3. Beschermingsdekking

Evalueer welke specifieke risico's het apparaat dekt om uitgebreide systeemstabiliteit te garanderen.

• Over-/onderspanning:Niet alle pieken zijn ‘hoog’. Aanhoudende lage spanning (brown-outs) kan motoren in airconditioners en pompen net zo gemakkelijk doorbranden als een piek.
• Overstroom en lekkage:De uitgebreide units omvatten ook stroombewaking en overspanningsonderdrukking ter bescherming tegen interne circuitfouten en sfeervolle lichteffecten.

4. Soorten overspanningsbeveiliging

Het begrijpen van de installatie "Zone" helpt bij het selecteren van de juisteBeveiliging tegen elektrische spanningspiekenvoor uw faciliteit:

• Op rails gemonteerd (type 2/3):Deze worden rechtstreeks in de verdeelkast geïnstalleerd. Ze zijn de ideale keuze voor thuis-, kantoor- en industriële besturingssystemen en bieden gecentraliseerde bescherming voor meerdere vertakte circuits.
• Gebruikspunt:Kleinere apparaten ontworpen voor individuele waardevolle activa.
• Industriële kwaliteit:Units gehuisvest in vlamvertragende, hoogisolerende materialen die speciaal zijn ontworpen voor fabrieksomgevingen met zware inductieve belastingen.

5. Onderhouds- en herstelfuncties

Een cruciaal kenmerk van moderne beschermers is hun vermogen om de stroom automatisch te herstellen.

• Automatische resetfunctie:Zoek naar beschermers met een programmeerbare vertraagde hersteltijd. Dit voorkomt het "flikkerende" effect waarbij de stroom snel in- en uitschakelt, wat schadelijker kan zijn dan een enkele stroomstoring.
• Visuele monitoring:Dankzij het ontwerp met twee schermen kan onderhoudspersoneel snel de status van het ingangsvermogen verifiëren zonder dat daarvoor externe multimeters nodig zijn.

Veelgestelde vragen

Wat is het verschil tussen een stekkerdoos en een overspanningsbeveiliging?

Een stekkerdoos biedt alleen maar extra stopcontacten, terwijl eenBeveiliging tegen elektrische spanningspiekenbewaakt en onderbreekt actief het circuit tijdens spanningspieken of -dalingen om doorbranden van de hardware te voorkomen.

Waar moet ik op letten bij het kopen van een overspanningsbeveiliging?

Zoek naar instelbare spanningsdrempels, hoogwaardige vlamvertragende behuizing en een hoge onderbrekingsstroom (zoals 40A of 63A) die past bij uw totale belasting.

Zijn overspanningsbeveiligingen versleten?

Ja. Na verloop van tijd kan herhaalde blootstelling aan spanningspieken de interne componenten aantasten. Hoogwaardige beschermers met duurzame isolatiematerialen gaan langer mee, maar moeten periodiek worden geïnspecteerd op operationele nauwkeurigheid.

Heb ik voor alle apparaten een overspanningsbeveiliging nodig?

Het wordt ten zeerste aanbevolen voor apparaten met gevoelige motoren of besturingskaarten, zoals koelkasten, medische apparatuur en industriële CNC-systemen, omdat deze het meest kwetsbaar zijn voor onstabiele spanning.

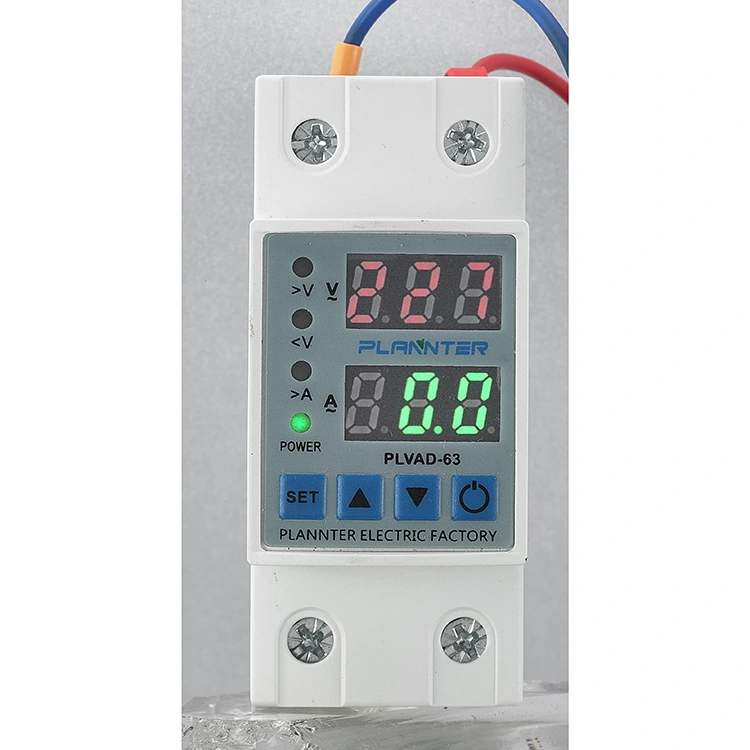

Scherm en knoppen

1 - SET-knop: deze knop wordt gebruikt om op te slaan na het instellen/wijzigen van overstroomwaarden en instellingswaarden voor hoge/lage spanning en fouten

wachttijd.

2 - OMHOOG-knop: Verhoog de gewenste waarde.

3 - Knop Omlaag: Verlaag de gewenste waarde.

4 - Handmatige aan/uit-knop: wordt gebruikt om de uitvoer van het apparaat uit te schakelen. In deze status wordt op het scherm 'uit' weergegeven en voert het apparaat geen automatische reset uit. Druk nogmaals op deze knop om het apparaat weer in te schakelen voor normaal gebruik (onder normale omstandigheden).

5 - Huidige weergave

1e Displaygroep: Tijdens normaal bedrijf wordt in deze sectie de waarde van de ingangsspanning (netspanning) weergegeven. Het scherm blijft continu branden als er geen storing is en knippert bij een storing (overspanning of onderspanning). Tijdens het programmeren worden de bijbehorende instelwaarden weergegeven, zoals overstroom, hoge/lage spanningsdrempels, foutvertraging en resetvertraging.

6 - Spanningsweergave

2e Displaygroep: Onder normale werkomstandigheden toont dit gedeelte de huidige waarde. Het scherm blijft continu verlicht als er geen fouten zijn en knippert als er sprake is van overstroom. Tijdens de programmeerfase geeft dit display de numerieke waarden voor de overeenkomstige parameters weer.

7 - LED-indicatoren:

A>: Gaat branden wanneer er een overstroomfout wordt gedetecteerd.

V>: Brandt wanneer er een hoogspanningsfout optreedt.

V<: Brandt wanneer er een laagspanningsfout optreedt.

Uit: Licht op wanneer het apparaat begint met uitvoeren.

Aansluitschema

De neutrale en fasedraden van de hoofdvoeding moeten worden aangesloten op de “N” en “L” aansluitingen die zijn gelabeld als de ingang van het apparaat.

De neutrale en faselijnen voor de apparatuur die moet worden beschermd tegen over- en onderspanning moeten worden aangesloten op de “N” en “L” klemmen die zich in het uitgangsgedeelte van het apparaat bevinden.

Afmetingen
