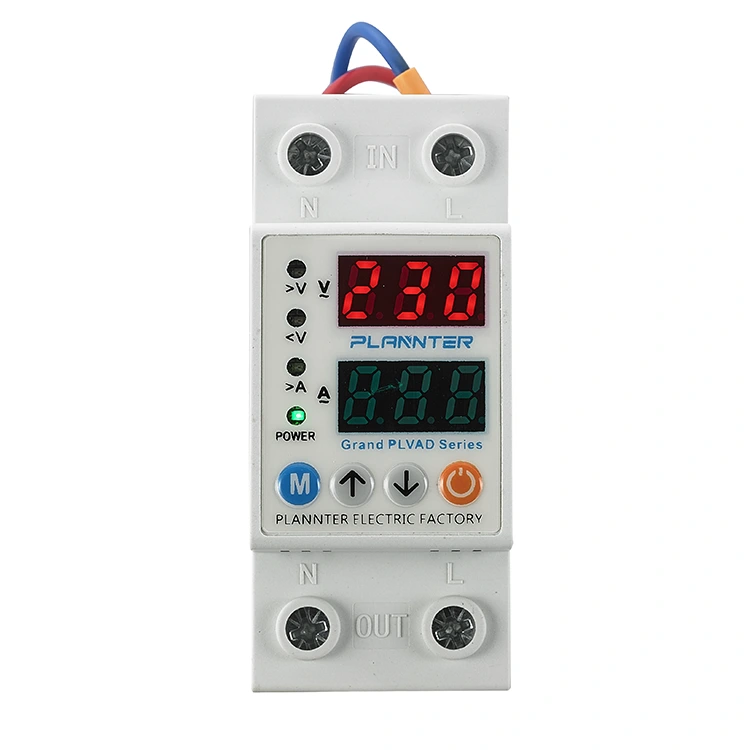

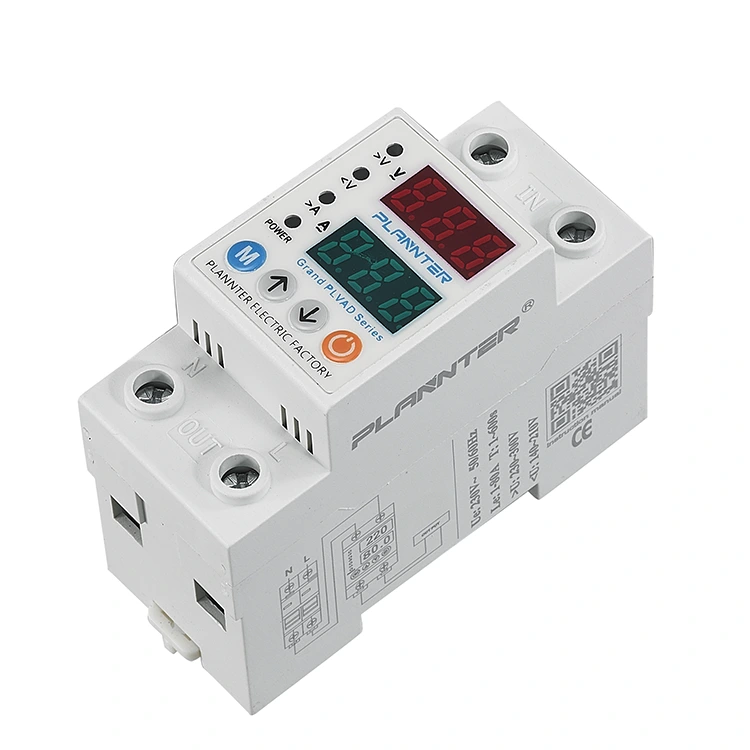

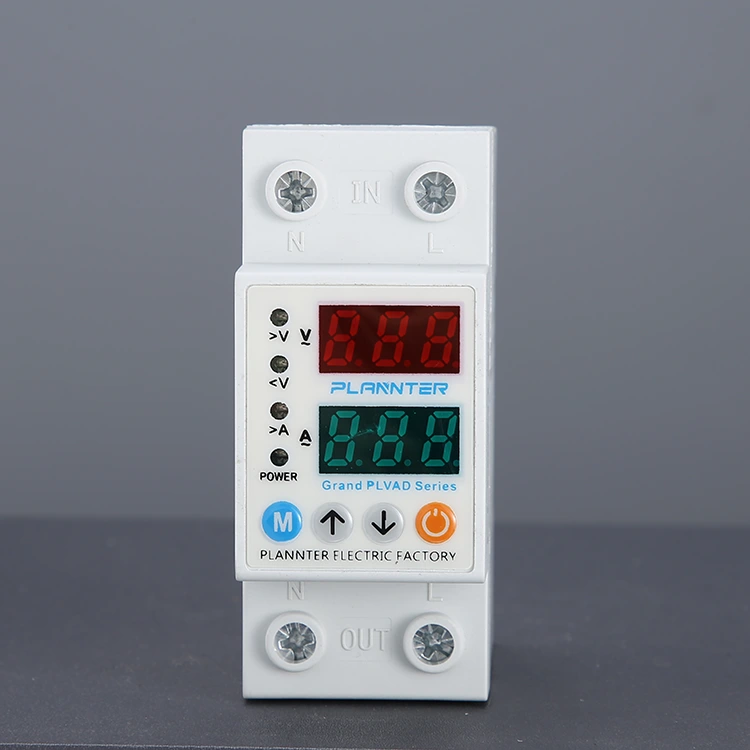

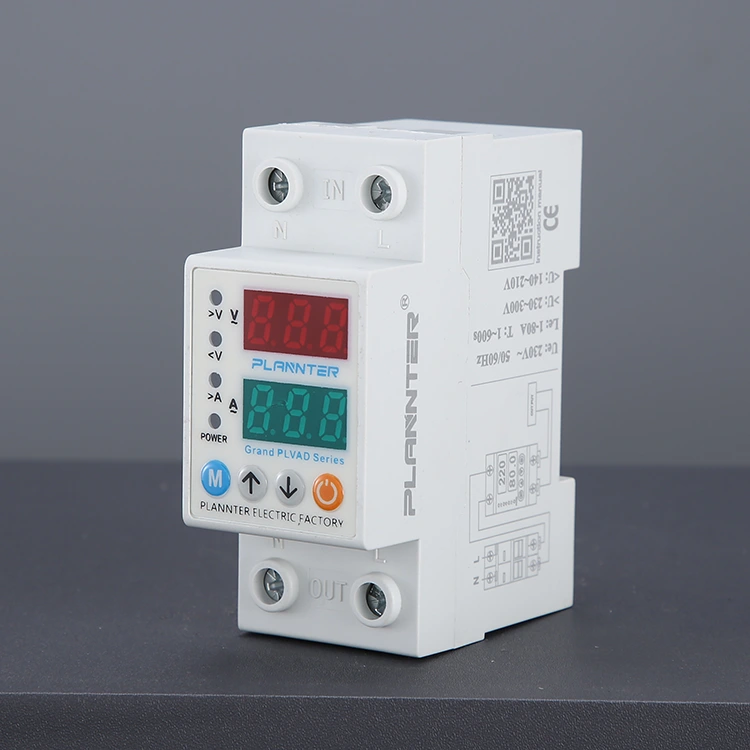

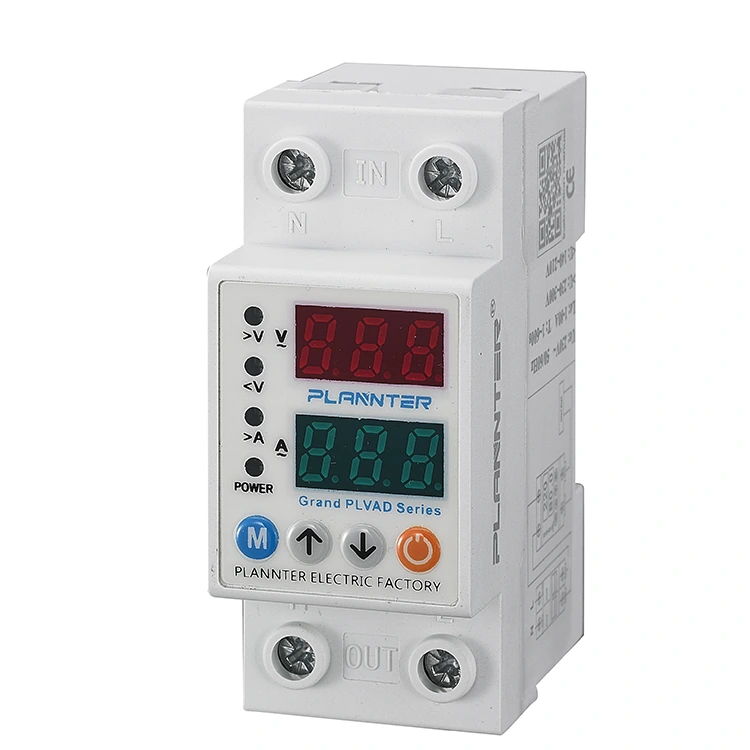

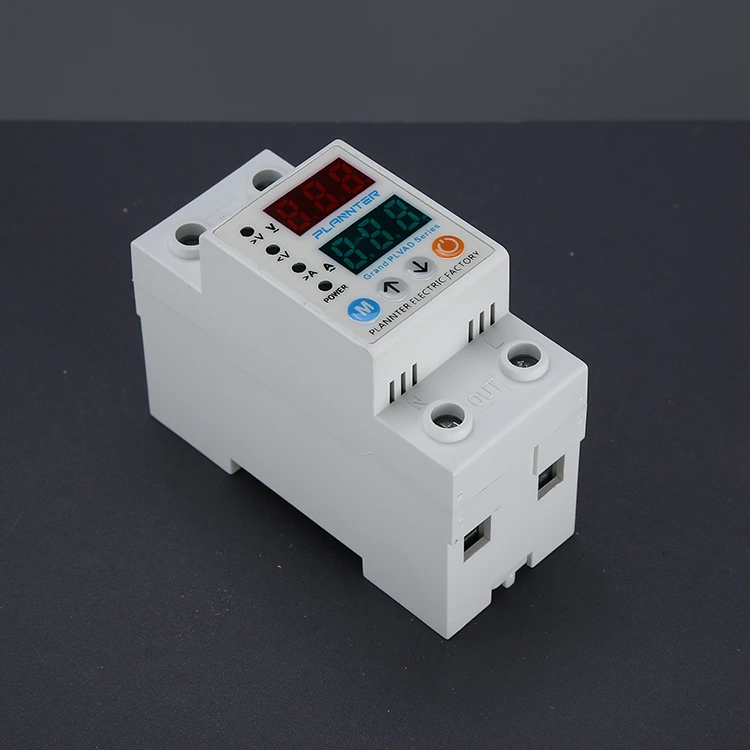

Dubbele display-spanningsbeveiliging

Instelbare spanning beschermt elektrische systemen tegen overspanning, onderspanning, overstroom en onderstroom voor verschillende systemen, zoals zonne-energie-installaties, om schade aan apparatuur te voorkomen. Biedt een realtime bewakings- en beveiligingssysteem voor industriële, commerciële en residentiële toepassingen. Deze PUGAO (Plannter Electric) Dual Display-spanningsbeschermer is voorzien van dubbele LED-schermen die in één oogopslag een beeld geven van de ingangsspanning en belastingsstroom. Bespaart ruimte met DIN-railmontage en is eenvoudig in te stellen met behulp van de knoppen voor instellen/omhoog/omlaag/handmatig aan/uit.

Functies

Gereglementeerde spannings-/stroombeveiliging: We kunnen aanpasbare overspanning instellen, b.v. >230V en overstroom tot 63A drempels om het elektrische systeem te bewaken en te beschermen tegen schade als gevolg van stroomschommelingen.

Realtime dubbel beeldscherm: Deze Dual Display Voltage Protector beschikt over een digitaal LED-scherm dat zowel de spanning 220V/230V als de huidige waarden bewaakt.

Meerdere indicatoralarmen: Rode en groene LED's geven duidelijk de stroomstatus, overspanning/overstroom en onderspanning/onderstroom aan, waardoor realtime monitoring en betrouwbare systeembescherming worden geboden voor industriële, commerciële en residentiële toepassingen.

Wat zijn de functies van de spanningsbeschermer met dubbel display?

Hoewel stroomonderbrekers voornamelijk bescherming bieden tegen kortsluiting en overbelasting, ongeacht de spanningsniveaus, is PUGAO's Dual Display Voltage Protector de ideale keuze als u gespecialiseerde apparatuur nodig heeft om specifieke spanningsgerelateerde problemen aan te pakken.

1. Overspanningsbeveiliging

Wanneer de spanning plotseling stijgt, bijvoorbeeld als een kapotte neutrale draad ervoor zorgt dat de spanning omhoog schiet naar 380V, zal het apparaat onmiddellijk de stroomtoevoer onderbreken zodra de spanning de vooraf ingestelde drempel overschrijdt, waardoor wordt voorkomen dat elektrische apparaten beschadigd raken of doorbranden.

2. Onderspanningsbeveiliging

Wanneer de spanning te laag wordt (bijvoorbeeld onder de 170 V tijdens piekperioden in het elektriciteitsverbruik), schakelt het apparaat automatisch de stroom uit. Dit voorkomt dat motoraangedreven apparaten oververhit raken en doorbranden als gevolg van gebruik onder onvoldoende spanning.

3. Overstroombeveiliging

De producten van PUGAO zijn geavanceerd en zeer betrouwbaar, met geïntegreerde stroombewakingsmogelijkheden. Mocht de stroom een ​​vooraf ingestelde drempel overschrijden, dan schakelt het apparaat uit om bescherming te bieden.

4. Automatisch herstel

Zodra de spanning terugkeert naar een normaal niveau, zal de spanningsbeschermer na een korte vertraging automatisch de stroom herstellen, zonder dat er handmatige tussenkomst nodig is.

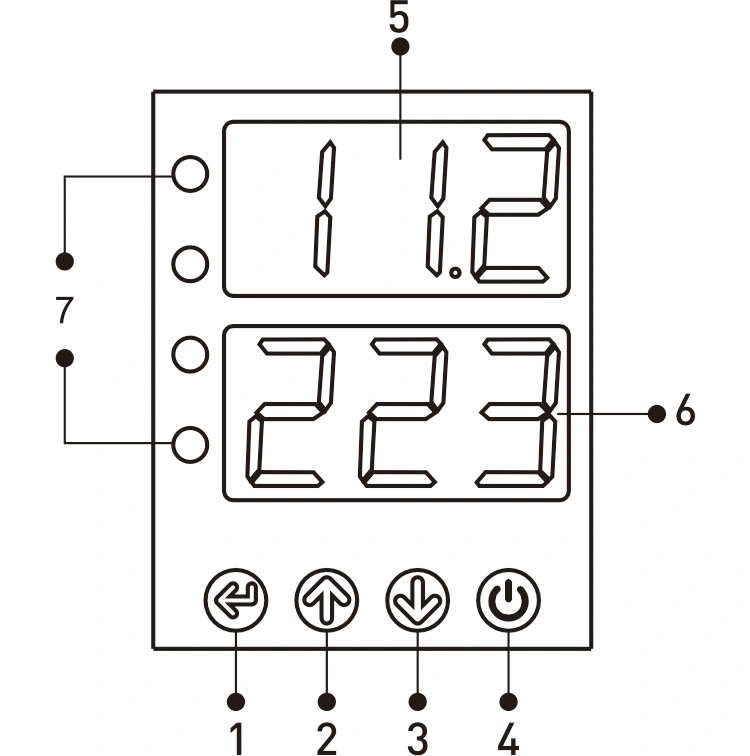

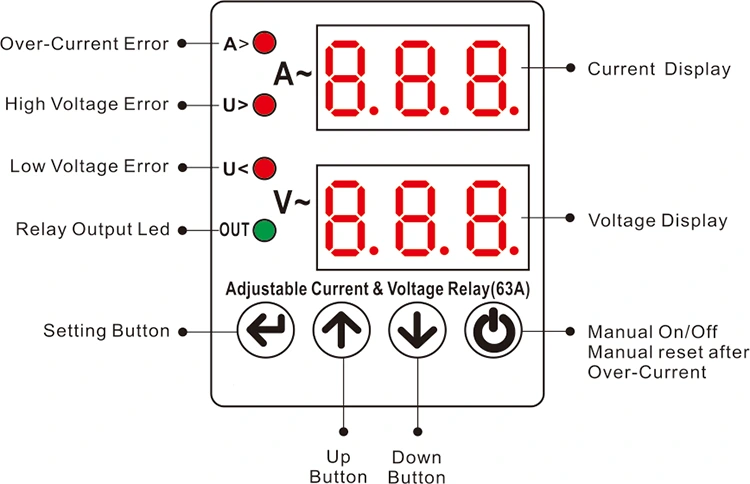

Scherm en knoppen

1 - SET-knop: voor het instellen of wijzigen van de overstroomwaarde, hoge/lage spanningsinstelwaarden, fouten, etc. in de setup.

2 - OMHOOG-knop: Verhoogt de gewenste waarde.

3 - Knop Omlaag: verlaagt de gewenste waarde.

4 - Handmatige aan/uit-knop: Wordt gebruikt om de uitvoer van het apparaat uit te schakelen. Als dit het geval is, wordt op het scherm 'uit' weergegeven en wordt het apparaat niet gereset. Als het apparaat niet defect is, drukt u nogmaals op deze knop om het apparaat in te schakelen en opnieuw te gebruiken.

5 - HUIDIGE DISPLAY

Eerste displaygroep: tijdens normaal bedrijf wordt hier de ingangsspanning weergegeven; tijdens niet-storingsomstandigheden is het scherm altijd verlicht; bij storingen door hoge of lage spanning knippert het display. Tijdens het programmeren toont het display de waarden van het betreffende programma, zoals overstroom, hoge spanning/laagspanning, wachten op fouten, wachten op resetten en ingestelde waarden.

6 - Spanningsweergave

Tweede displaygroep: tijdens normaal bedrijf wordt hier de huidige waarde weergegeven; als er geen storing is, blijft het scherm verlicht; bij een overstroomfout knippert het scherm. Tijdens het programmeren wordt hierdoor de bijbehorende programmawaarde weergegeven.

7 - LED's:

A>: Brandt tijdens een overstroomfout.

V>: Brandt tijdens een hoogspanningsfout.

V<: Brandt tijdens een laagspanningsfout.

OUT: Brandt wanneer het apparaat uitvoer uitvoert.

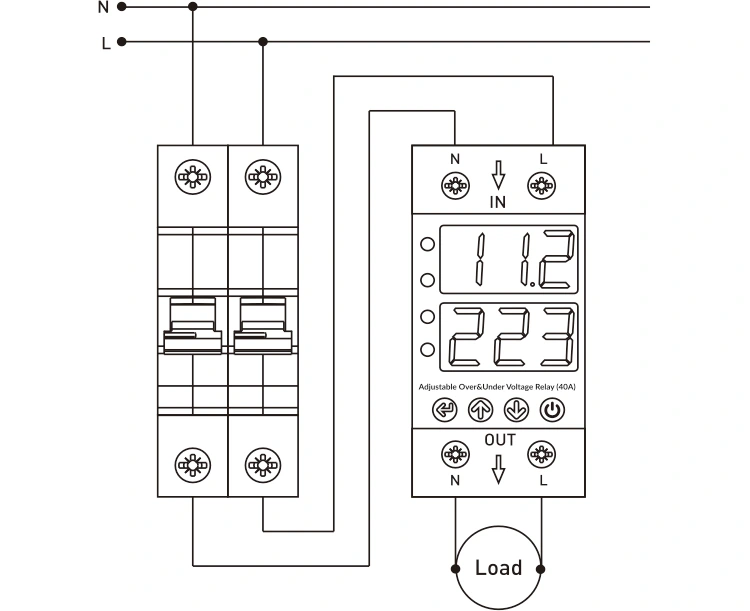

Aansluitschema

De neutrale en fasedraden van de voeding moeten worden aangesloten op de klemmen "N" en "L" op het "Ingang"-gedeelte van het apparaat.

Voor apparaten die over- en onderspanningsbeveiliging vereisen, moeten de neutrale en fasedraden worden aangesloten vanaf de "N" en "L" aansluitingen op het "Uitgang" gedeelte van het apparaat.

Toepassingsscenario's

Veelgestelde vragen

Vraag: Kan ik de uitschakellimieten voor de spanning zelf handmatig aanpassen?

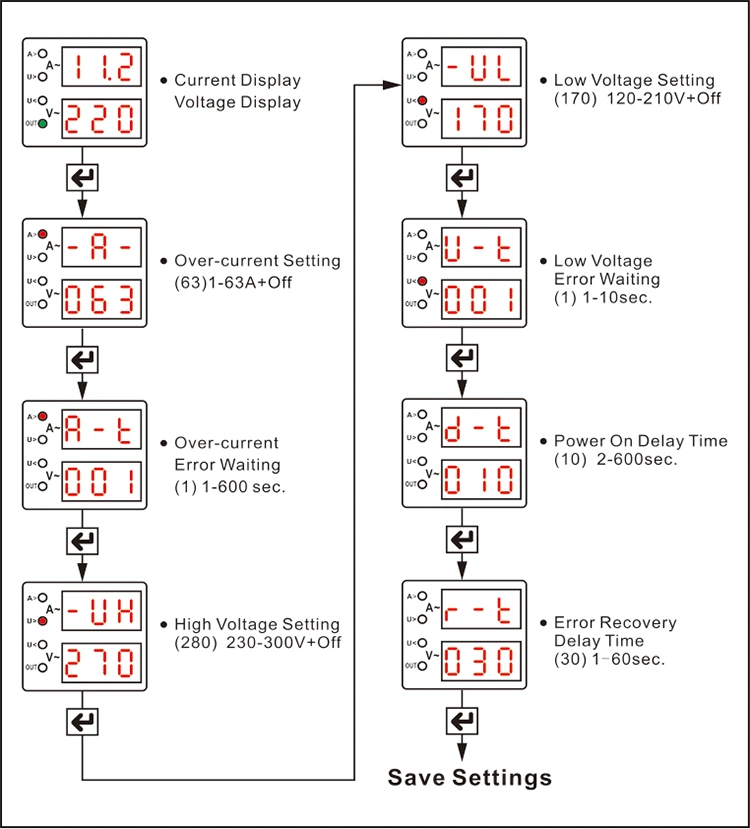

EEN: Ja. Dit is een van de belangrijkste voordelen van PUGAO-producten. U kunt de volgende parameters handmatig aanpassen met behulp van de instelknoppen op het bedieningspaneel:

Drempel voor overspanningsbeveiliging

Drempel voor bescherming tegen onderspanning

Overstroombeveiligingsdrempel

Herstelvertragingstijd

Voor specifieke configuratiestappen verwijzen wij u naar de gebruikershandleiding die bij het product is geleverd.

Vraag: Waarom licht het scherm onmiddellijk op nadat de voeding is aangesloten, maar wordt er niet meteen stroom aan de belasting geleverd?

A: Controleer het scherm om te zien of er cijfers knipperen of dat er wordt afgeteld. Dit geeft aan dat de vertraagde opstartfunctie van de beschermer actief is.

Doel: voorkomen dat elektrische apparaten worden beschadigd door plotselinge stroomstoten die kunnen optreden onmiddellijk na onderhoud of herstel van het elektriciteitsnet.

Aanbeveling: Als u direct bij het aansluiten stroom wilt hebben, kunt u de herstelvertragingstijd op de minimumwaarde instellen; Omwille van de veiligheid van het apparaat adviseren wij echter een bepaalde vertragingsperiode aan te houden.
