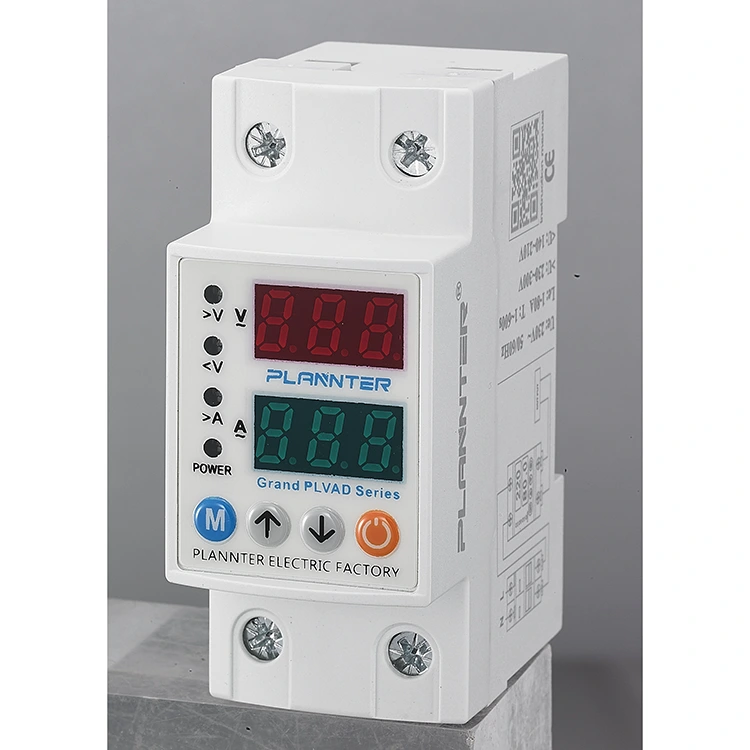

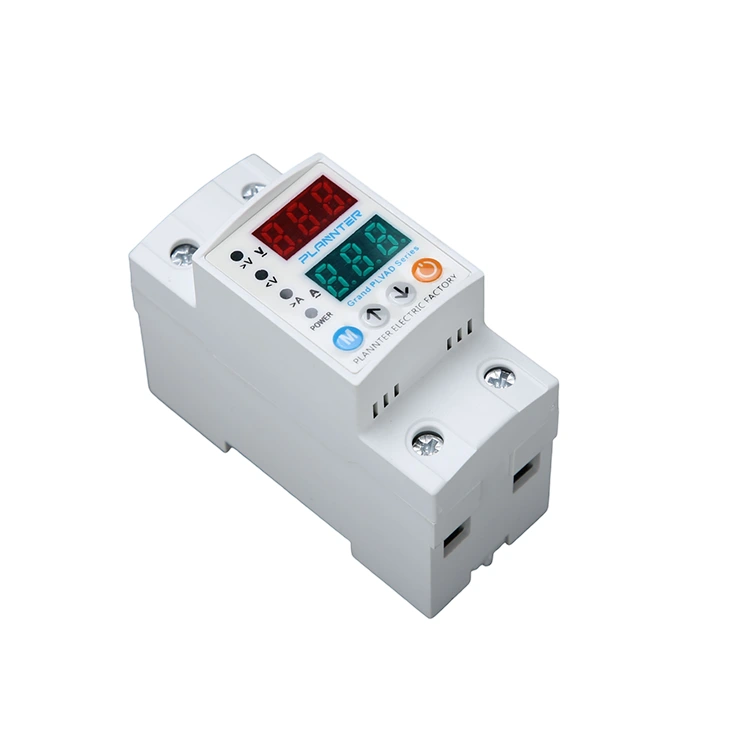

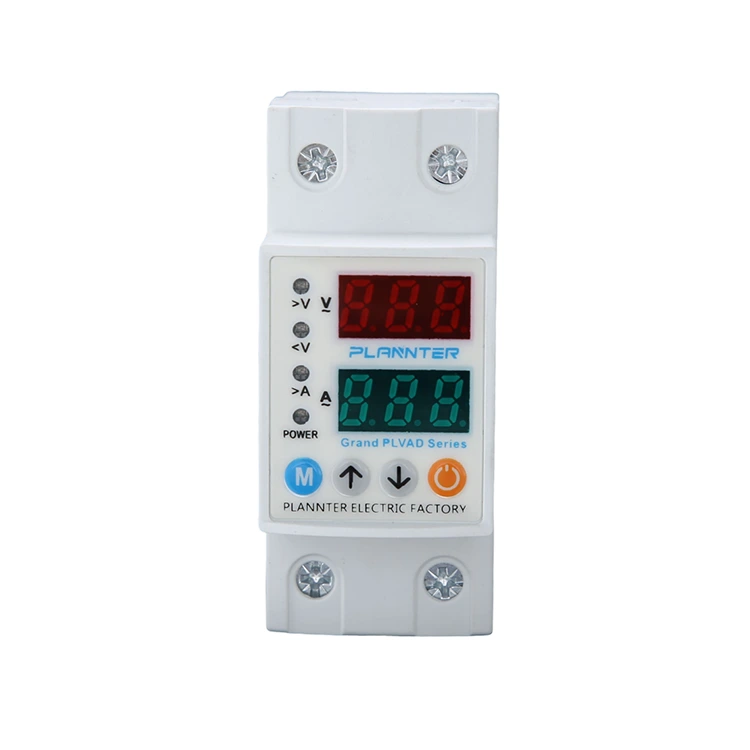

40A 63A Boven- en onderbeschermer

De Pugao 40A 63A Boven- en onderbeschermeris een gespecialiseerd elektrisch veiligheidsapparaat dat is ontworpen om circuits en aangesloten apparaten te beschermen tegen spanningsinstabiliteit. Deze op rails gemonteerde unit is geschikt voor standaard 220VAC/230VAC-systemen (50/60Hz) en bewaakt continu de lijnspanning.

Het verbreekt automatisch de voeding wanneer de spanningsniveaus veilige drempels overschrijden (overspanning) of te laag worden (onderspanning), waardoor schade aan motoren, printplaten en bedrading wordt voorkomen. Met een robuust ontwerp dat kan werken bij temperaturen van -20°C tot +55°C, garandeert het betrouwbare prestaties in diverse omgevingen.

Werkingsprincipe

Het werkingsprincipe van de 40A 63A Over and Under Protector is eigenlijk het monitoren van spanningsgegevens. Hierbij valt bijvoorbeeld te denken aan het detecteren en monitoren van sensoren, besturingseenheden, relais en andere condities.

Sensor: Het spanningsniveau kan in realtime worden bewaakt. Als de spanning onze vooraf ingestelde drempelwaarde overschrijdt of onderschrijdt, stuurt de sensor een signaal naar de besturingseenheid, waardoor we het proces kunnen starten.

Besturingseenheid: kan signalen van de sensor ontvangen en bepalen of de spanning abnormaal is. Als wordt herkend dat de spanning te hoog of te laag is, activeert de besturingseenheid beveiligingsmaatregelen.

Relais: Wanneer het relais wordt aangestuurd door de besturingseenheid, wordt het circuit snel geopend om de apparatuur tegen schade te beschermen en brand te voorkomen.

Bescherming van apparatuur

Gevoelige machines hebben een stabiel vermogen nodig om correct te kunnen functioneren. De40A 63A Boven- en onderbeschermerwordt veel gebruikt ter bescherming van:

• Medische apparatuur:Ervoor zorgen dat kritische diagnostische hulpmiddelen niet worden beschadigd door stroompieken.
• Instrumentatie:Behoud van de nauwkeurigheid van besturingssystemen en sensoren die afhankelijk zijn van een consistente spanning.

Industriële/commerciële ladingen

Voor zwaardere toepassingen biedt het apparaat hoge stroomwaarden om aanzienlijke elektrische belastingen aan te kunnen:

• 40A Beoordeling:Geschikt voor standaard commerciële verlichtingscircuits en kleinere opstellingen voor kantoorapparatuur.
• 63A Beoordeling:Ideaal voor industriële verdeelborden, zware motoren en hoofdvoedingen waar een hogere stroomcapaciteit vereist is.

Beschermingstype en mechanisme

De40A 63A Boven- en onderbeschermermaakt gebruik van een slim besturingssysteem met sensoren en relais om de stroomveiligheid te beheren:

• Overspanningsbeveiliging:Detecteert plotselinge spanningsstijgingen (bijvoorbeeld het loskoppelen van de neutrale lijn) en schakelt de stroom uit om brandgevaar en veroudering van de isolatie te voorkomen.
• Bescherming tegen onderspanning:Identificeert spanningsdalingen die ervoor kunnen zorgen dat motoren oververhit raken en afslaan, waarbij de belasting wordt losgekoppeld om doorbranden te voorkomen.
• Automatisch herstel:Zodra de spanning terugkeert naar een stabiel bereik, kan de unit het circuit automatisch opnieuw sluiten, waardoor er minder handmatige tussenkomst nodig is en een continue werking wordt gegarandeerd.

Voordelen

Real-time spanningsbewaking en snelle ontkoppeling: de 40A 63A Over- en Under Protector bewaakt continu de lijnspanning elke dag. Zodra de spanning boven de ingestelde drempel wordt gedetecteerd, zoals overspanning of onderspanning, zal de beschermer de stroomtoevoer afsluiten, waardoor wordt voorkomen dat de elektrische apparaten permanent worden beschadigd als gevolg van hoge of lage spanning.

Verleng de levensduur van elektrische apparaten: als er op de lange termijn sprake is van een stabiele spanningsomgeving, zullen de elektronische componenten worden verminderd als gevolg van spanningsschokken veroorzaakt door schade en veroudering, kan de voeding worden gestabiliseerd en schommelingen worden verminderd, om de algehele levensduur van de apparatuur te verlengen.

Bescherm apparatuur: zoals computers, medische apparatuur, instrumentatie en besturingssystemen vereisen een hoge spanningsnauwkeurigheid. Als er abnormale spanning wordt gedetecteerd, wordt de stroomtoevoer afgesloten om gegevensverlies van de apparatuur te voorkomen.

Hoge veiligheids- en beschermingsprestaties: wanneer een plotselinge spanningsstijging kan leiden tot oververhitting van de draad, kortsluiting of brand, onderbreekt de 40A 63A Over and Under Protector de stroomtoevoer tijdig op het moment van overspanning, vermindert het risico op elektrische branden en verbetert de veiligheid van elektriciteit.

Veelgestelde vragen

Hoe pas ik de spanningslimieten aan?

Het apparaat beschikt over aanpasbare instellingen, zodat u de drempelwaarden voor overspanning en onderspanning kunt kalibreren, zodat deze overeenkomen met de specifieke vereisten van uw aangesloten apparaten.

Wat is de functie "automatisch herstel"?

Nadat een fout is verholpen en de spanning terugkeert naar een veilig bereik, kan de 40A 63A Over- en Under Protector automatisch de stroom herstellen, waardoor de noodzaak voor handmatige resets wordt verminderd en de continuïteit wordt gewaarborgd.

Wat is het verschil tussen 40A en 63A?

Dit heeft betrekking op de nominale stroomcapaciteit. Een 63A-model kan een hogere elektrische belasting (meer apparaten) aan dan een 40A-model. Kies op basis van uw totale aansluitvermogen.

Biedt dit bescherming tegen blikseminslag?

Dit apparaat is ontworpen voor bescherming tegen over-/onderspanning. Voor uitgebreide veiligheid tegen directe blikseminslagen wordt aanbevolen om deze beschermer te gebruiken in combinatie met een speciaal overspanningsbeveiligingsapparaat (SPD).

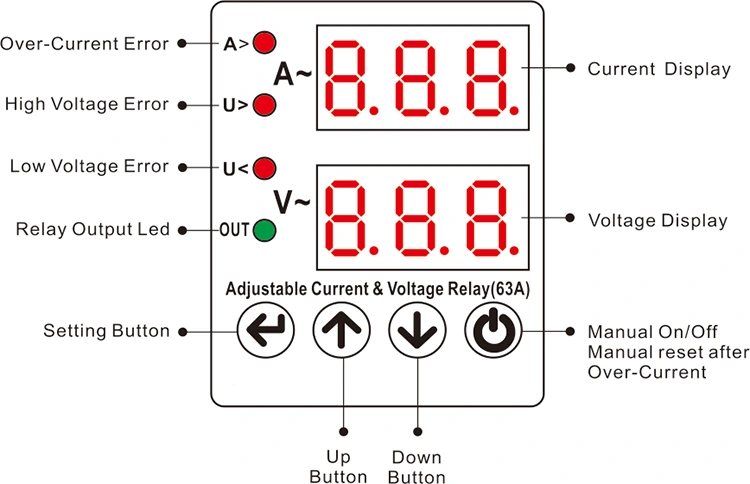

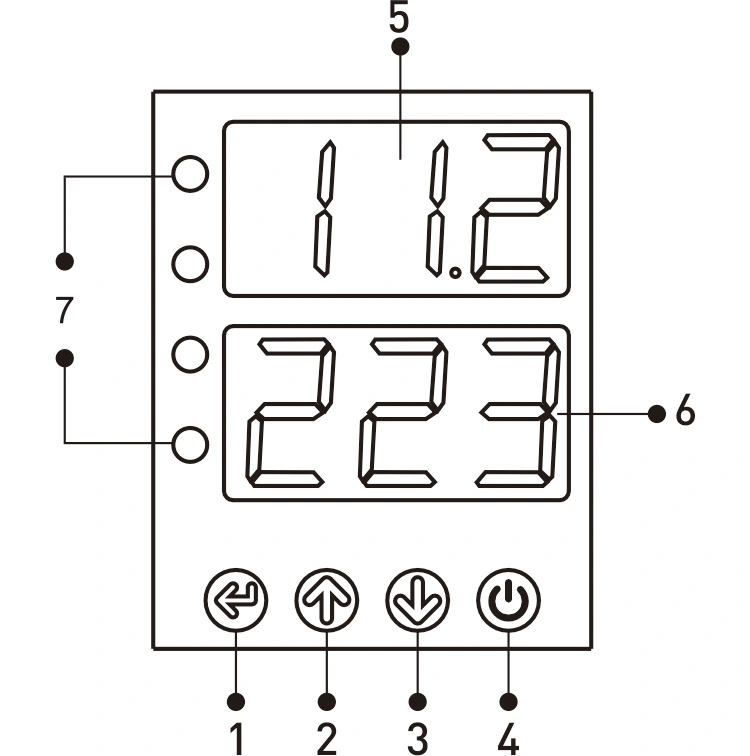

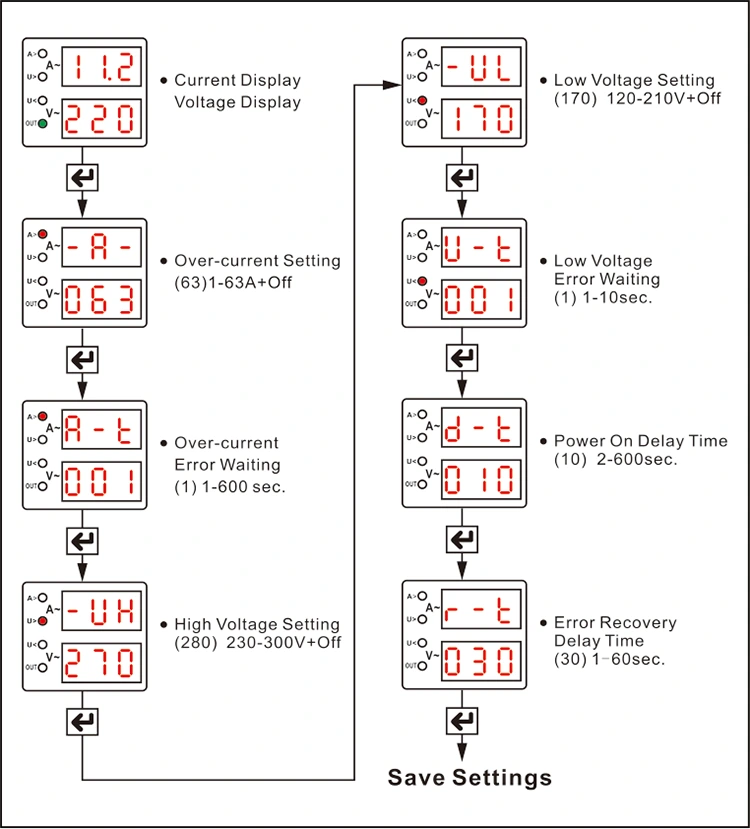

Scherm en knoppen

1 - SET-knop: deze knop wordt gebruikt om op te slaan na het instellen/wijzigen van overstroomwaarden en instellingswaarden voor hoge/lage spanning en fouten

wachttijd.

2 - OMHOOG-knop: Verhoog de gewenste waarde.

3 - Knop Omlaag: Verlaag de gewenste waarde.

4 - Handmatige aan/uit-knop: Wordt gebruikt om de apparaatuitgang handmatig in of uit te schakelen. Wanneer de uitgang is uitgeschakeld, wordt op het scherm “OFF” weergegeven en kan het apparaat geen automatische reset uitvoeren. Druk nogmaals op de knop om het apparaat opnieuw te activeren en de normale werking te hervatten (op voorwaarde dat er geen bestaande storing is).

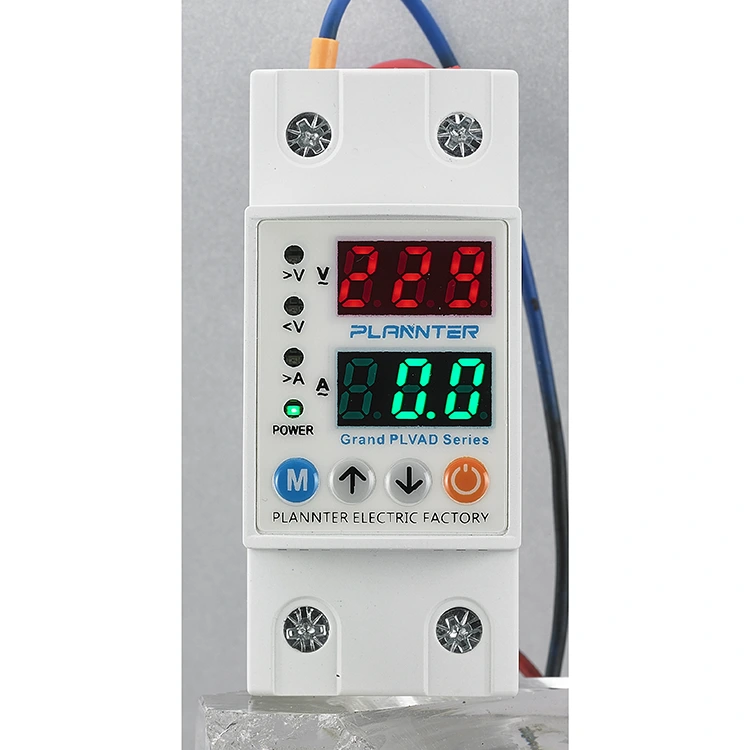

5 - Huidige weergave

1e Displaygroep: Bij normaal gebruik toont dit display de ingangs(net)spanningswaarde. Het scherm blijft continu verlicht als er geen storing aanwezig is en knippert als er een hoog- of laagspanningsfout optreedt. Tijdens het programmeren geeft het display de relevante parameterwaarden weer die worden ingesteld, zoals overstroom, hoge/lage spanningsdrempels, foutvertraging en resetvertragingstijden.

6 - Spanningsweergave

2e displaygroep: Tijdens normaal bedrijf toont dit gedeelte de huidige waarde. Het scherm blijft continu branden als het systeem normaal functioneert en knippert bij een overstroomfout. Tijdens het programmeerproces wordt de numerieke waarde van de overeenkomstige programmaparameter weergegeven.

7 - LED-indicatoren:

A>: Gaat branden wanneer er een overstroomfout wordt gedetecteerd.

V>: Brandt wanneer er een hoogspanningsfout optreedt.

V<: Brandt wanneer er een laagspanningsfout optreedt.

Uit: Licht op wanneer het apparaat begint met uitvoeren.

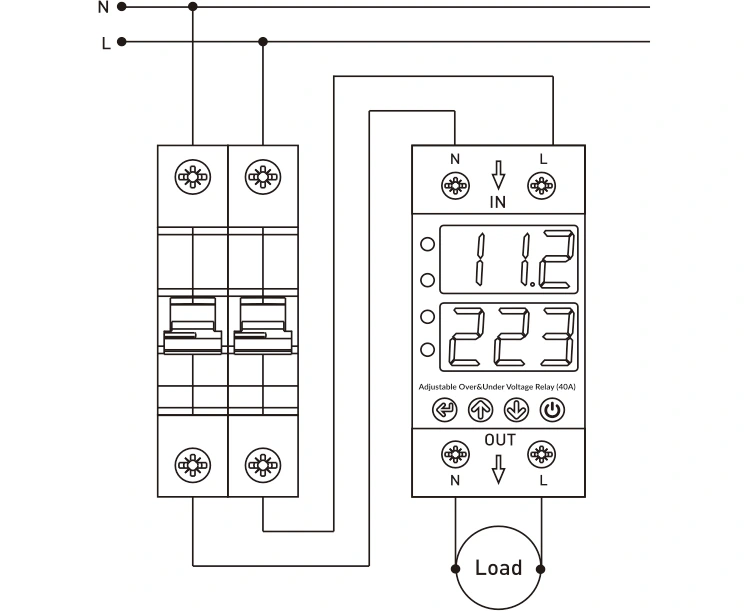

Aansluitschema

De neutrale en fasedraden van het elektriciteitsnet moeten worden aangesloten op de “N” en “L” aansluitingen die op het apparaat zijn gemarkeerd als “Ingang”.

De neutrale en fasedraden van de apparatuur die moet worden beschermd tegen over- of onderspanning moeten worden aangesloten op de “N” en “L” aansluitingen onder het “Uitgang” gedeelte van het apparaat.

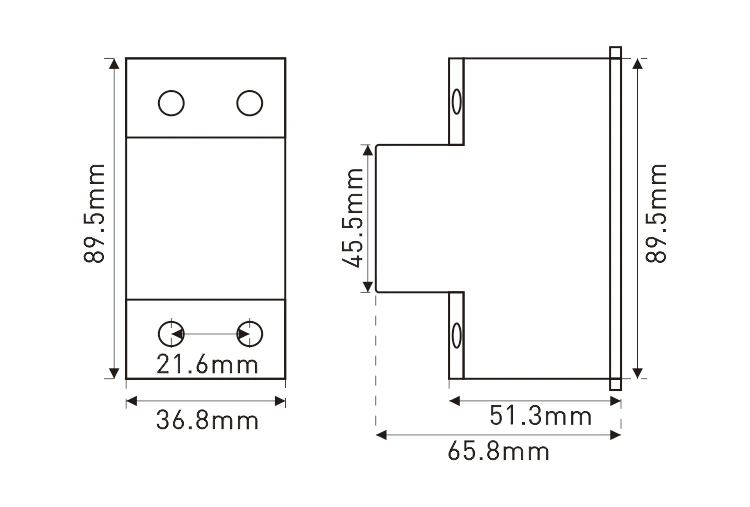

Afmetingen
