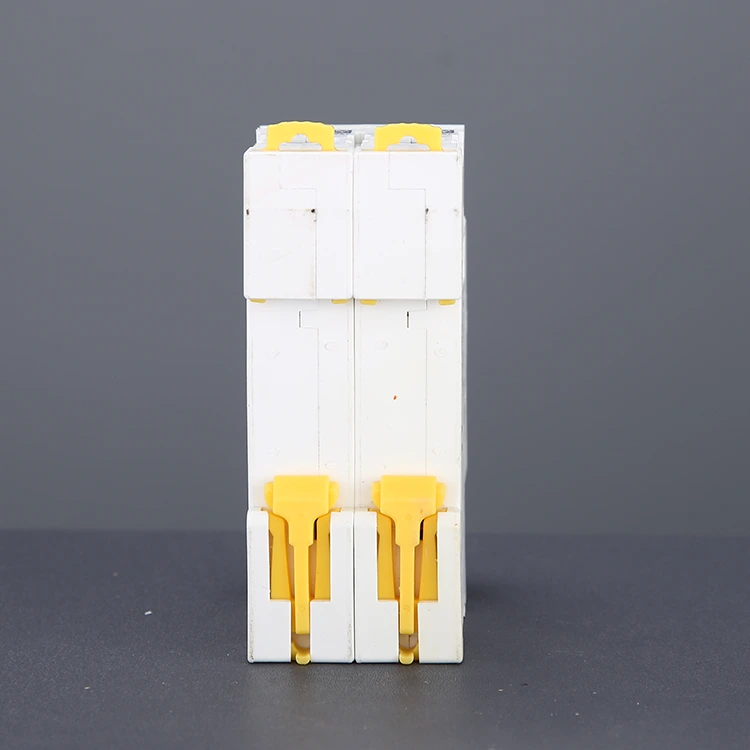

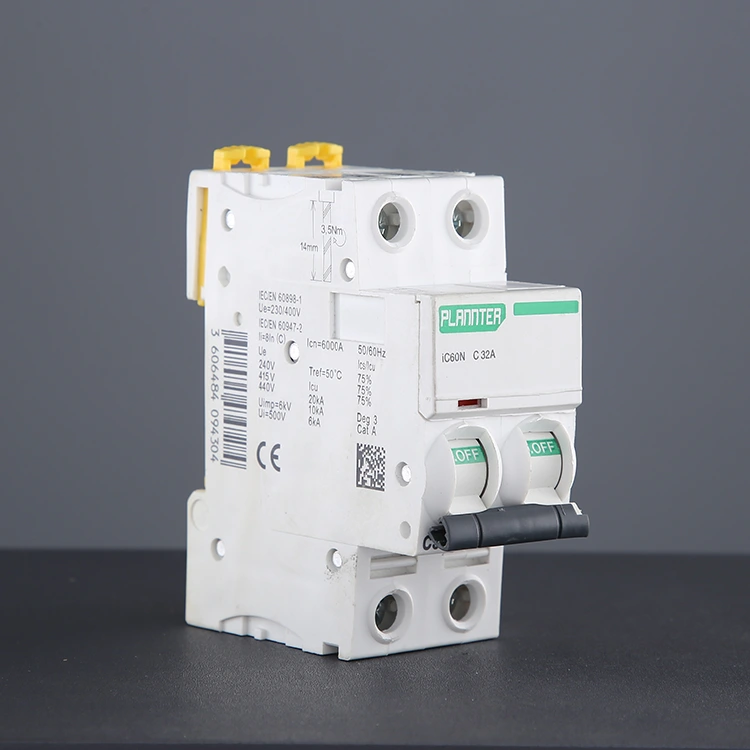

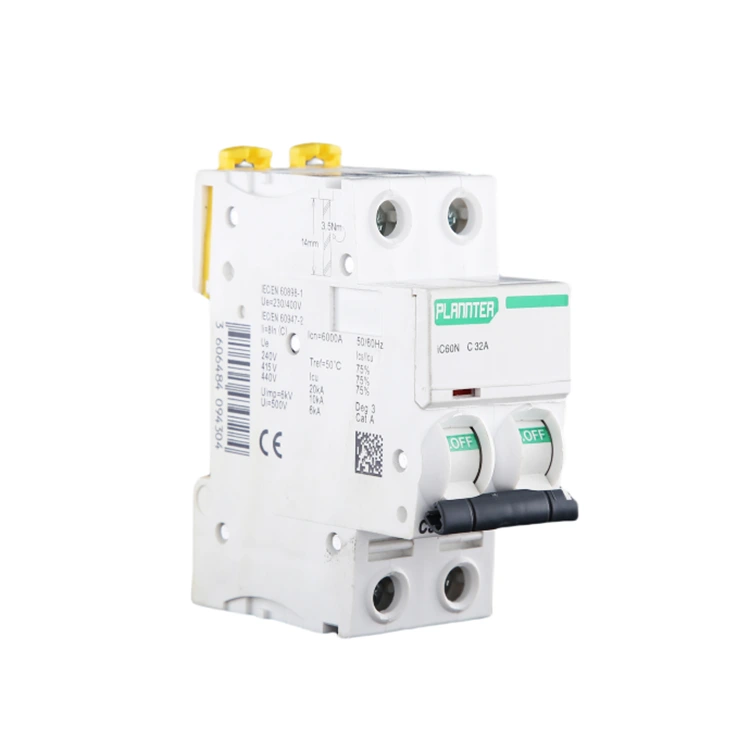

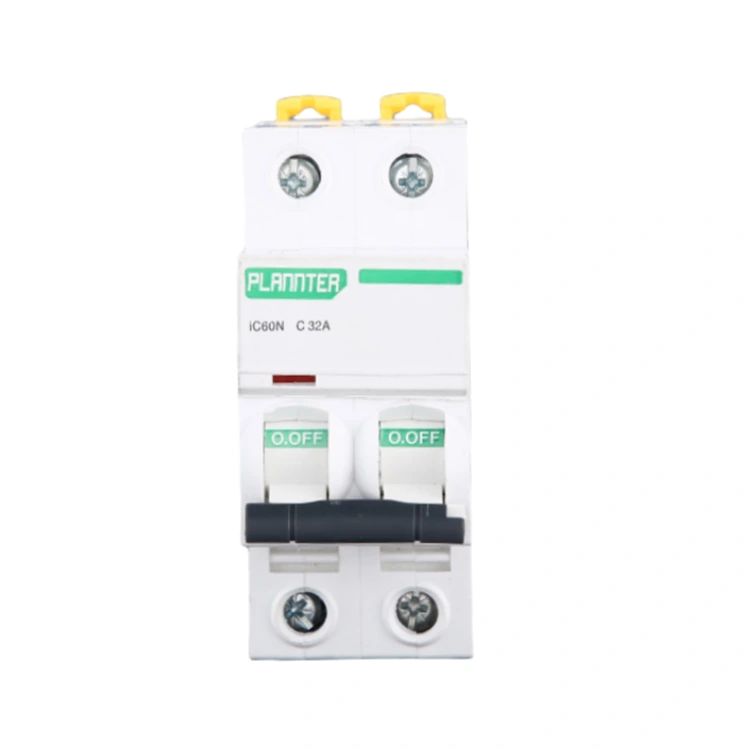

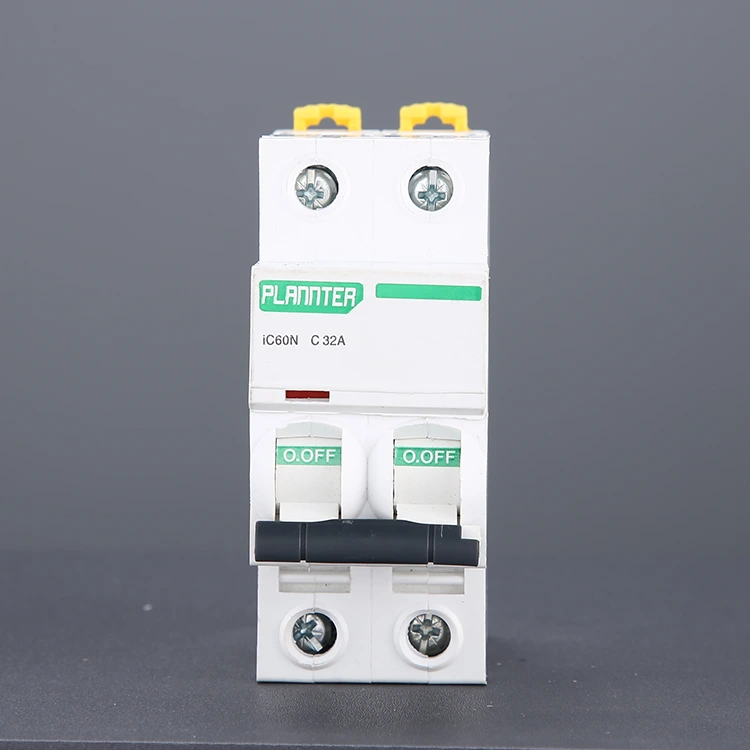

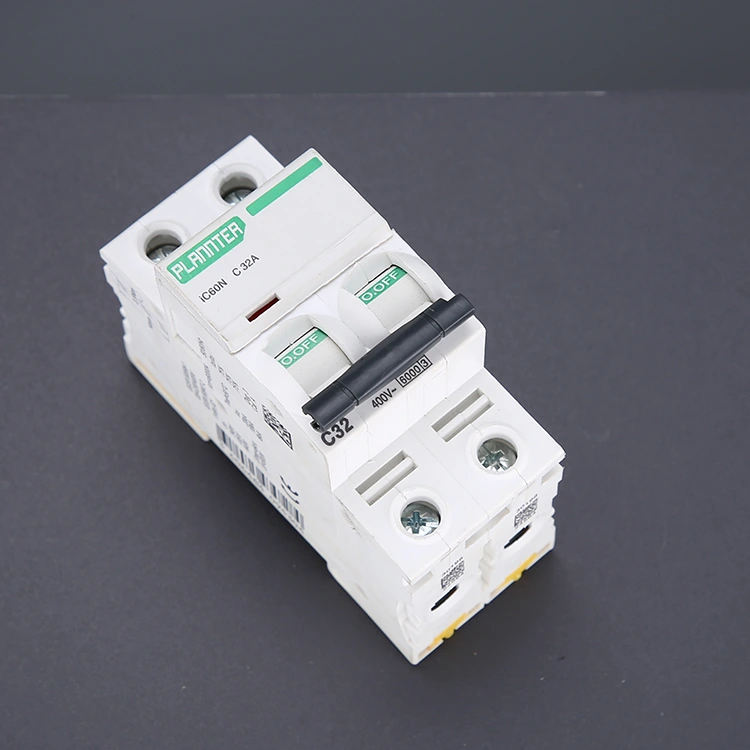

Op DIN-rail gemonteerde miniatuurstroomonderbreker

In tegenstelling tot een enkelpolige stroomonderbreker (1P) die alleen de branddraad loskoppelt, zal de 2-polige op DIN-rail gemonteerde miniatuurstroomonderbreker de branddraad en de nuldraad synchroon loskoppelen tijdens het struikelen, waardoor het risico op elektrische schokken als gevolg van de elektrificatie van de nuldraad wordt vermeden, wat een hogere veiligheidsfactor is. Daarom is het vooral geschikt voor toepassingen die volledige bescherming tegen stroomuitval vereisen, zoals huishoudelijke airconditioners, waterverwarmers, hoofdschakelaars voor distributie, kleine stroomapparatuur, enzovoort.

Waarom is het DIN-railontwerp de industriestandaard?

1. Modulariteit en flexibiliteit

Net als bij bouwen met blokken, kunt u meerdere stroomonderbrekers, aardlekschakelaars, schakelaars of relais naast elkaar op de rail monteren.

Als een circuit een extra aftakking nodig heeft, hoeft u alleen maar een nieuwe onderbreker in een beschikbare ruimte op de rail te plaatsen, zonder dat u het hele verdeelbord hoeft te vervangen.

2. Uitzonderlijke installatie-efficiëntie

Voor elektriciens duurt het installeren van een op een DIN-rail gemonteerde installatieautomaat slechts enkele seconden. Vergeleken met traditionele, met schroeven bevestigde methoden wordt de installatietijd met meer dan 80% verkort.

3. Standaardisatie en uitwisselbaarheid

Door te voldoen aan de IEC 60898-norm zijn PUGAO-stroomonderbrekers dimensionaal volledig compatibel met merken als ABB, Schneider Electric en Siemens. Als u bestaande apparatuur moet vervangen, dienen onze producten als directe vervanging.

4. Warmteafvoer en onderhoud

Bij railmontage worden de stroomonderbrekers opgehangen, waardoor er een luchtcirculatiespleet achter ontstaat die een effectieve warmteafvoer mogelijk maakt.

Voor onderhoud hoeft u alleen maar het specifieke apparaat van de rail te verwijderen, waardoor u niet de hele kastbehuizing hoeft te demonteren.

DIN-railmontage versus vaste montage: wat is het verschil?

Scenario's voor het selecteren van railmontage: Railmontage heeft de voorkeur voor meer dan 90% van de stroomonderbrekertoepassingen.

● Standaard verdeelkasten of kasten

● Situaties waarbij batchinstallatie vereist is (engineeringprojecten)

● Gevallen waarin toekomstig onderhoud of uitbreiding nodig kan zijn

● Residentiële, commerciële en de meeste industriële stroomdistributiesystemen

Functie

Bescherming tegen overbelasting: Wanneer de belastingsstroom gedurende lange tijd de nominale waarde overschrijdt, wordt het bimetaal in de MCB verbogen door hitte, waardoor het mechanische mechanisme in werking treedt en het circuit wordt afgesloten, waardoor wordt voorkomen dat de lijn oververhit raakt en brand veroorzaakt.

Kortsluitbeveiliging: Wanneer er kortsluiting optreedt in de lijn en de stroom onmiddellijk stijgt, genereert de elektromagnetische spits snel een sterke magnetische kracht en duwt het koppelingsmechanisme in om de contacten te ontkoppelen, waardoor een uitschakeling van milliseconden wordt gerealiseerd.

Volledige isolatie: Tijdens onderhoud of revisie kan handmatige bediening van de stroomonderbreker tegelijkertijd de brandlijn en de nullijn loskoppelen, waardoor wordt gegarandeerd dat de apparatuur niet onder stroom staat en de veiligheid van de operators wordt gewaarborgd.

Dubbele monitoring: Deze op DIN-rail gemonteerde miniatuurstroomonderbreker kan de huidige status van de brandlijn en de nullijn in realtime bewaken en de beveiligingsactie onmiddellijk uitvoeren zodra er een abnormaliteit in een van beide lijnen is.

Hoe installeer ik een op DIN-rail gemonteerde stroomonderbreker op de juiste manier?

PUGAO wordt bij de levering van uw product geleverd en biedt een uitgebreide installatie- en onderhoudsgids; Mocht u problemen ondervinden, neem dan gerust contact op met ons technische ondersteuningsteam na verkoop. Omdat het DIN-railontwerp het installatieproces vereenvoudigt, kunnen we ook aanbevelingen doen op basis van standaard installatiepraktijken.

Stap 1: Koppel de voeding los

Voordat u handelingen uitvoert, is het absoluut noodzakelijk om de hoofdstroomtoevoer naar de verdeelkast af te sluiten. Gebruik een multimeter of spanningstester om de inkomende aansluitingen te controleren; ga pas verder met werken nadat u heeft bevestigd dat er geen spanning aanwezig is. Wij adviseren het dragen van geïsoleerde handschoenen en een veiligheidsbril.

Stap 2: Inspecteer de installatieomgeving

Controleer of er een standaard 35 mm DIN-rail in de verdeelkast is geïnstalleerd. Zorg ervoor dat er voldoende ruimte is om de warmteafvoer en toekomstig onderhoud te vergemakkelijken, en controleer of de rail stevig vastzit, zonder enige losheid.

Stap 3: Monteer de stroomonderbreker op de rail

Lijn de bovenste clip van de stroomonderbreker uit met de DIN-rail en druk vervolgens naar beneden totdat de onderste clip automatisch op zijn plaats klikt. Het apparaat moet stevig worden bevestigd en mag niet wiebelen.

Het modulaire ontwerp maakt de installatie van meerdere stroomonderbrekers naast elkaar mogelijk.

Stap 4: Sluit stroom- en belastingslijnen aan

De standaardbedradingsconfiguratie omvat het aansluiten van de voedingsingang op de bovenste klemmen en de belastingsuitgang op de onderste klemmen. Gebruik draden die voldoen aan de gespecificeerde stroomsterkte (voor een stroomonderbreker van 32 A wordt bijvoorbeeld een draaddoorsnede van ≥4 mm² aanbevolen). Draai de klemschroeven stevig vast om losse verbindingen of oververhitting te voorkomen.

Stap 5: Controleer de bedradings- en installatiestatus

Controleer of alle bedradingsverbindingen veilig zijn en dat er geen blootliggende draden zichtbaar zijn. Controleer de polariteit en fasevolgorde; dit is vooral van cruciaal belang voor driefasige systemen. Zorg ervoor dat de stroomonderbrekerschakelaar in de stand "UIT" (losgekoppeld) staat.

Stap 6: Opstarttesten

Nadat u de hoofdvoeding hebt hersteld, schakelt u de stroomonderbreker naar de stand "AAN" om te testen of deze goed werkt. Controleer op abnormale geluiden, tekenen van oververhitting of onverwacht struikelen.

Veelgestelde vragen

1. Bent u een handelsonderneming of een fabrikant?

Wij zijn een professionele fabriek met 10 jaar ervaring in de DIN-railgemonteerde miniatuurstroomonderbreker.

2. Accepteert u service op maat?

Wij bieden OEM / ODM-service, we kunnen uw merklogo op de producten afdrukken. Een professioneel technisch en offerteteam kan bevredigende oplossingen bieden op basis van uw tekeningen en parametervereisten.
