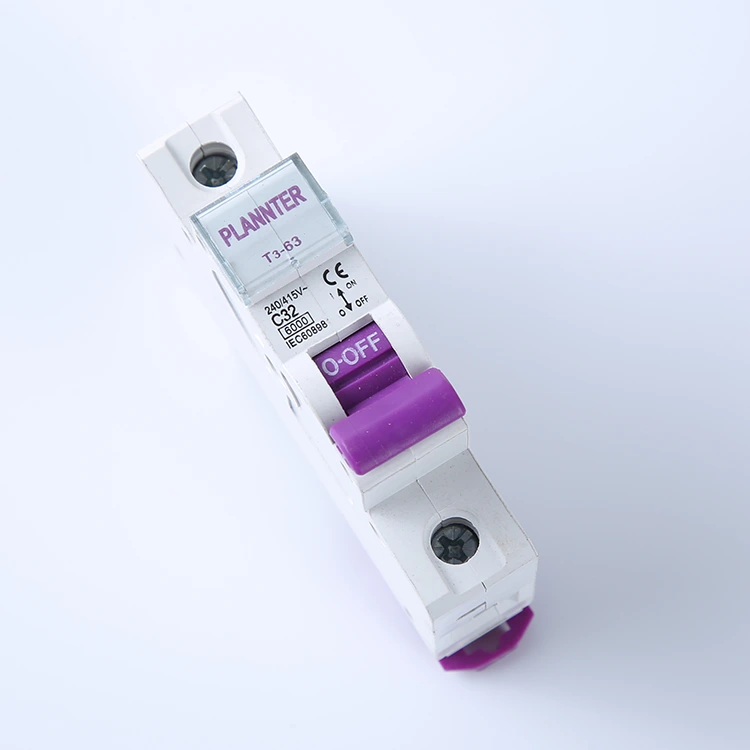

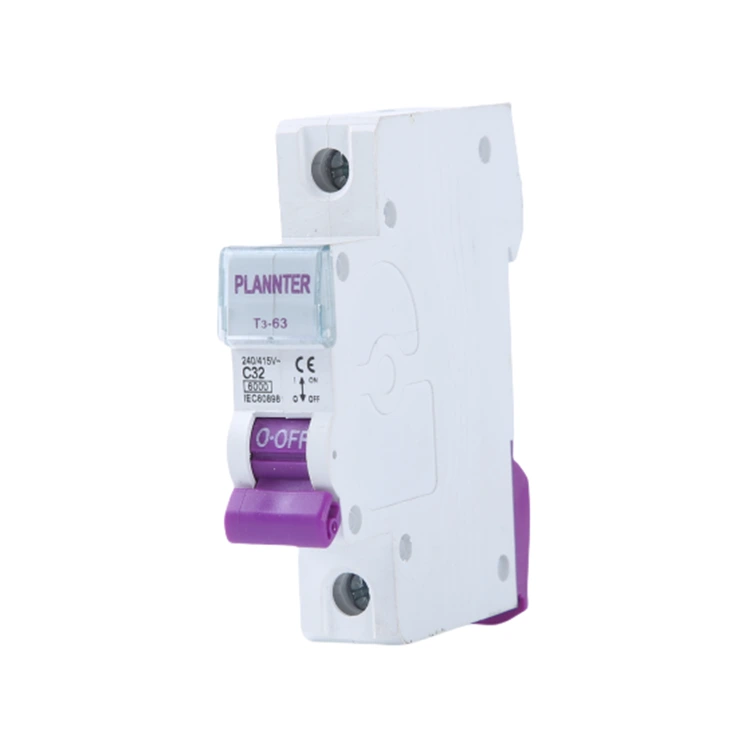

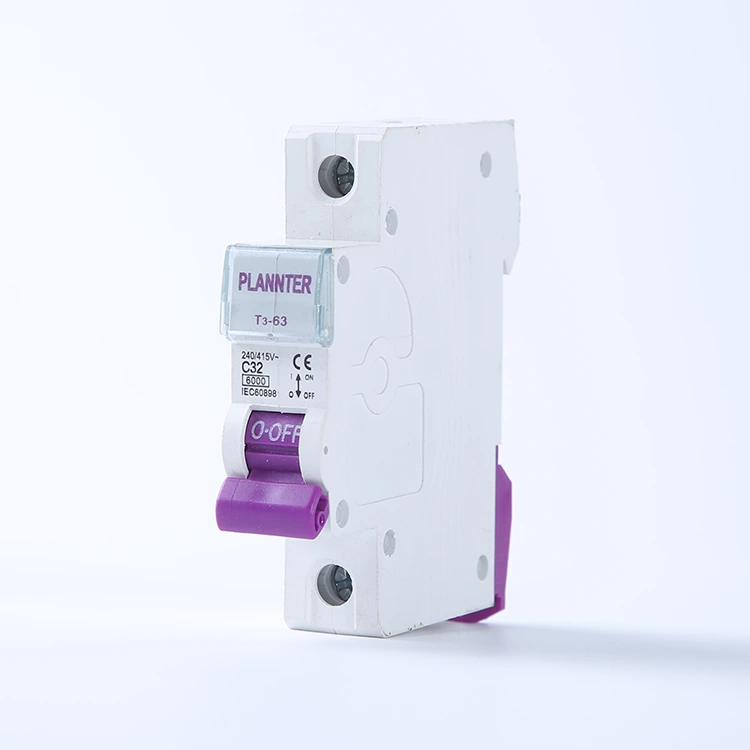

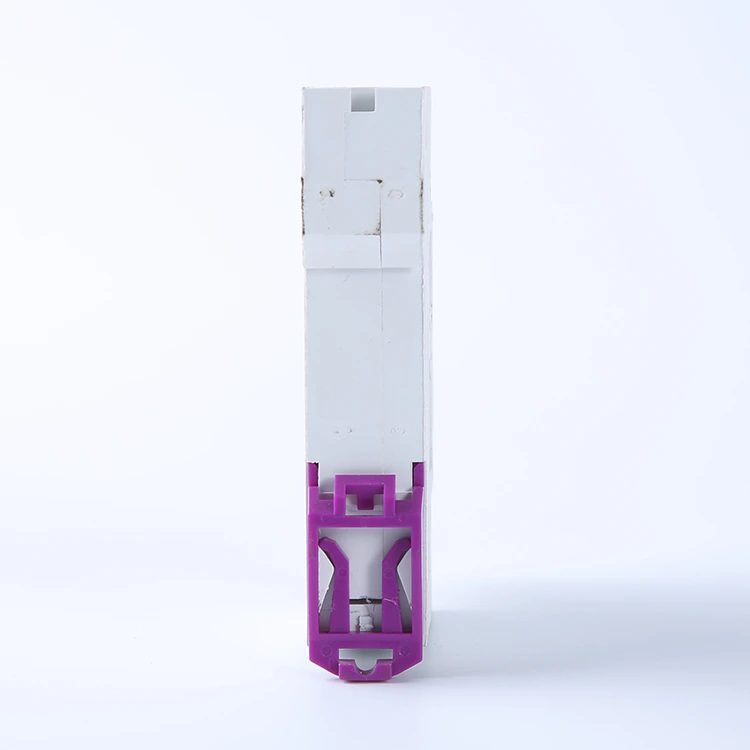

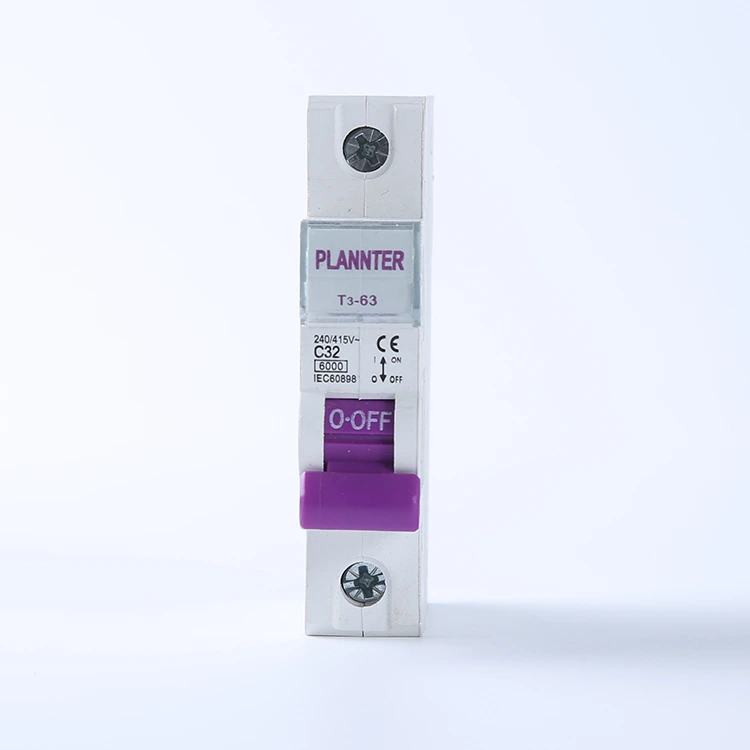

1-polige AC-stroomonderbreker

PUGAO (Plannter Electric) is een professionele fabrikant en leverancier in China. Als een van onze geavanceerde producten is deze 1-polige AC-stroomonderbreker geschikt voor AC 50Hz, 230V (eenfase) circuits en biedt bescherming tegen overbelasting en kortsluiting. Het is minder duur en wordt voornamelijk gebruikt in laagspanningscircuits en is ontworpen om elektrische apparatuur en persoonlijke veiligheid te beschermen door het circuit af te sluiten.

Wat is een enkelpolige stroomonderbreker?

PUGAO is gespecialiseerd in stroomonderbrekers en de 1-polige AC-stroomonderbreker is een van onze producttypes. De belangrijkste voordelen zijn het kleine formaat en de minimale benodigde installatieruimte.

1P, of enkelpolig, verwijst naar een stroomonderbreker met slechts één klemmenblok, gebruikt om een ​​eenfasige stroomvoerende draad te besturen. Het is geschikt voor gewone huishoudelijke verlichtingscircuits of apparatuur met een laag vermogen en beschermt het circuit tegen overbelasting, kortsluiting en andere potentiële elektrische fouten. Het is een relatief goedkope, kosteneffectieve optie, en we hebben projecten met verschillende residentiële, commerciële en industriële energiedistributietoepassingen.

Let echter op: Bij het selecteren van een stroomonderbreker moet u ook rekening houden met de werkelijke situatie en het juiste enkelpolige of meerpolige beveiligingsapparaat kiezen. Kies niet blindelings op basis van voordelen of prijs.

Kernfuncties

1-polige AC-stroomonderbreker biedt effectieve bescherming voor enkelfasige AC-circuits door middel van dubbele thermische en magnetische beveiliging.

1. Overbelastingsbeveiliging

De stroomonderbreker integreert een zeer nauwkeurige bimetaalstrip. Wanneer er te veel apparaten op het circuit zijn aangesloten, waardoor de stroom de nominale waarde overschrijdt, zorgt de door de stroom gegenereerde warmte ervoor dat de bimetaalstrip buigt.

Deze vertraagde uitschakelfunctie identificeert nauwkeurig continue overbelastingen, waardoor wordt voorkomen dat de isolatielaag van draden spontaan ontbrandt als gevolg van langdurig hoge temperaturen.

2. Onmiddellijke kortsluitbeveiliging

Het product bevat een krachtige elektromagnetische spoel. In het geval van kortsluiting genereert de onmiddellijke stroomstoot een krachtig magnetisch veld, waardoor de uitschakelhendel binnen enkele seconden in werking treedt.

Dankzij ons ontwerp en onze tests bereikt de enkelpolige stroomonderbreker een reactiesnelheid van milliseconden, waardoor de stroom wordt uitgeschakeld zodra er een elektrische vonk ontstaat. Dit beschermt niet alleen het circuit, maar beschermt ook stroomafwaartse dure slimme huishoudelijke apparaten, servers en industriële besturingsapparatuur tegen overspanningsschade.

3. Hoogefficiënt boogblussysteem

Naast het thermische en magnetische beveiligingsontwerp is deze AC-stroomonderbreker ook uitgerust met een meerlaags metalen boogblusrooster. De elektrische boog die wordt gegenereerd op het moment dat de verbinding wordt verbroken, wordt snel in het elektriciteitsnet opgenomen voor segmentatie, koeling en blussing.

Het boogblussysteem vermindert effectief contacterosie. Dankzij PUGAO's volledig geautomatiseerde puntlasproces zijn de contacten duurzamer, behouden ze een extreem lage contactweerstand en uitstekende geleiding, zelfs na meerdere fouten.

Belangrijkste kenmerken van PUGAO AC-stroomonderbreker

Wij bieden op maat gemaakte oplossingen en ondersteunen hoge isolatiespanningen tot 400V AC om elektrische isolatie en bescherming tegen lekkage te bieden.

Wij kunnen bevredigende oplossingen bieden op basis van uw parametervereisten. Zorg voor stroomonderbrekers van 6A-63A, bijvoorbeeld voor een zonne-energiesysteem, of voor de dagelijkse stroomverdeling in woningen.

U hoeft zich geen zorgen te maken over de veiligheid, hoge veiligheid, als de spanning overbelast is, wordt de stroomvoorziening automatisch uitgeschakeld, waardoor het risico op brand wordt verminderd.

Onze 1-polige AC-stroomonderbrekers zijn allemaal fabrieksconform met CE-, CCC- en ISO-certificeringen. Elk productieproces is uitvoerig getest om aan de internationale kwaliteitsnormen te voldoen.

Algemene probleemoplossing en oplossingen

PUGAO levert als fabrikant van 1-polige AC-stroomonderbrekers gerelateerde technische ondersteuningsdiensten. Er is technische begeleiding op afstand beschikbaar als zich productproblemen voordoen. Volledige installatie- en onderhoudsinstructies, inclusief veelvoorkomende fouten en oplossingen, worden bij de levering van uw product meegeleverd.

1. Regelmatig onverklaarbare uitschakeling van de stroomonderbreker

Mogelijke oorzaken: Overbelasting of te hoge omgevingstemperatuur.

Het totale vermogen van de op de lijn aangesloten apparaten overschrijdt de nominale waarde van de stroomonderbreker, of de stroomonderbreker heeft lange tijd in een gesloten verdeelkast met hoge temperaturen gewerkt, waardoor de metalen plaat voor thermische beveiliging voortijdig uitschakelde.

Oplossing: Controleer de lijnbelasting. We raden aan om te upgraden naar een hogere nominale stroom en ervoor te zorgen dat de draaddiameter compatibel is.

Indien omgevingsfactoren de oorzaak zijn, raden wij aan de ventilatie van de verdeelkast te verbeteren. PUGAO-producten zijn ontworpen met het oog op temperatuurstijging. Als de omgeving extreem is, neem dan contact met ons op voor passende aanpassingsaanpassingen tijdens de selectie- en oplossingsontwikkelingsfase.

2. Oververhitting of brandgeur bij terminals

Mogelijke oorzaken: Losse krimp of verkeerde draaddiameter.

Losse schroeven verhogen de contactweerstand; dunne draden veroorzaken bij hoge stroom hoge temperaturen op het aansluitpunt. Beide situaties kunnen tot problemen leiden.

Oplossing: Schakel onmiddellijk de stroom uit, controleer de bedradingsschroeven en draai ze weer vast. Onze producten maken gebruik van verdikte tunnelterminals met een hoog ontworpen koppel; wij raden aan een professionele geïsoleerde schroevendraaier te gebruiken om vast te draaien tot de standaardwaarde. Zorg ervoor dat de draad volledig in het aansluitgat is gestoken, zonder blootliggende draadkern.

3. Handgreep kan niet worden gesloten, kan niet omhoog worden bewogen

Mogelijke oorzaken: Aanhoudende kortsluiting of blokkering van het mechanisme.

Er is nog steeds kortsluiting in het circuit. Het magnetische uitschakelmechanisme weigert uit veiligheidsoverwegingen met geweld te sluiten, anders kan de interne boogdovende kamer beschadigd raken door een grote stroomstoot.

Oplossing: Forceer het circuit in deze situatie niet om te sluiten! Controleer eerst op kortsluiting in stroomafwaartse apparaten of schade aan de bedrading.

Als het circuit nog steeds niet kan worden gesloten nadat externe fouten zijn uitgesloten, heeft de 1P AC-stroomonderbreker zijn beschermende missie voltooid. Om de staat van het product verder te bevestigen, kan vervanging nodig zijn. Neem contact op met Planner.

4. Stroomafwaartse apparatuur krijgt geen stroom na het sluiten van de schakelaar

Mogelijke oorzaken: Onjuiste bedrading of storing van het interne mechanisme.

Inkomende en uitgaande lijnen zijn omgedraaid, of de draadklem bevindt zich op de isolatie; Hoewel de hendel in de AAN-positie staat, zijn de interne contacten niet gesloten.

Oplossing: Gebruik een multimeter om de spanning op de uitgaande klemmen te meten en controleer of de draadklem op de draadisolatie drukt.

Elk PUGAO-product ondergaat polariteits- en continuïteitstests op een geautomatiseerde werkbank. Als er ondanks de juiste bedrading nog steeds geen spanning is, neem dan contact op met ons technische ondersteuningsteam.

Veelgestelde vragen:

Accepteert u service op maat?

Ja, we hebben meer dan 10 jaar ervaring in de sector van 1-polige AC-stroomonderbrekers. Wij bieden OEM/ODM-service en kunnen uw merklogo op de producten afdrukken. We kunnen ook oplossingen op maat bieden volgens uw tekeningen en parametervereisten.

Hoe lang is uw levertijd?

Het hangt af van de behoefte en hoeveelheid van de producten die u koopt.
