Stroomonderbrekers voor kortsluitbeveiliging

Een stroomonderbreker voor kortsluitbeveiliging is een laagspanningsstroomdistributieapparaat. Het is uitgerust met een boogblusapparaat dat het circuit effectief beschermt. In huishoudelijke en industriële omgevingen spelen stroomonderbrekers een vergelijkbare rol als de combinatie van elektrische componenten zoals messchakelaars, zekeringen en thermische relais om de veilige werking van circuits te garanderen.

Werkingsprincipe

Intern beschikt de stroomonderbreker over twee primaire beveiligingsmechanismen: een bimetaalstrip die is ontworpen om geleidelijke overbelastingen aan te pakken, en een elektromagnetische spoel die speciaal is bedoeld voor het omgaan met kortsluitingen. Om de automatische ontkoppeling van het circuit binnen enkele milliseconden te garanderen, voert het apparaat bij activering de volgende operationele sequentie uit:

Onmiddellijke detectie: Wanneer er kortsluiting optreedt, vloeit er een enorme stroomstoot door de spoel die zich in de stroomonderbreker bevindt.

Generatie van magnetische kracht: In overeenstemming met de principes van elektromagnetische inductie genereert deze uitzonderlijk hoge stroom onmiddellijk een enorm krachtig magnetisch veld.

Mechanische impact: De kracht die door dit magnetische veld wordt gegenereerd, werkt als een zware hamer en veroorzaakt een onmiddellijke impact op het uitschakelmechanisme.

Snelle ontkoppeling: De elektrische contacten worden binnen milliseconden met geweld opengegooid, waardoor de stroom abrupt wordt onderbroken en daardoor wordt voorkomen dat de bedrading smelt als gevolg van extreme hitte of in brand vliegt.

Soorten stroomonderbrekerpolen

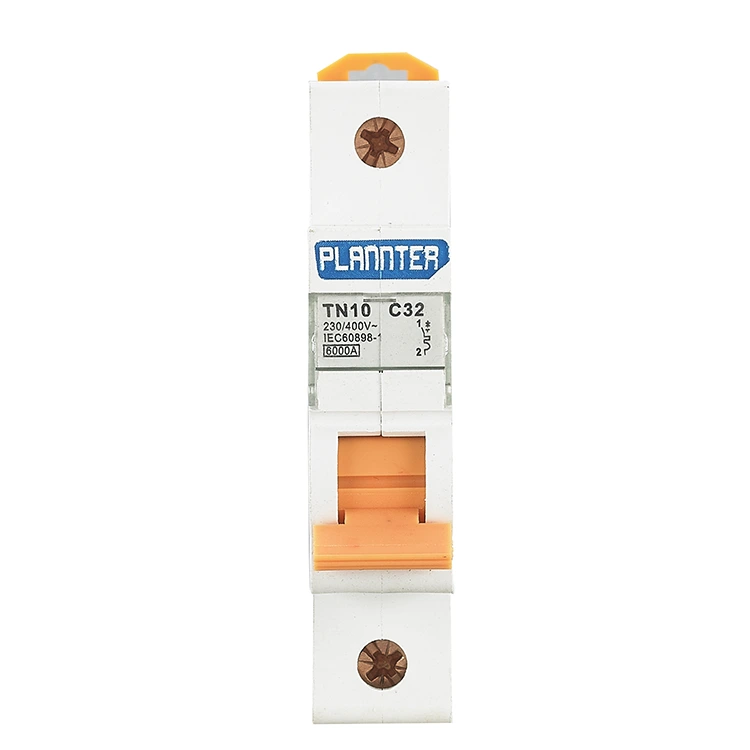

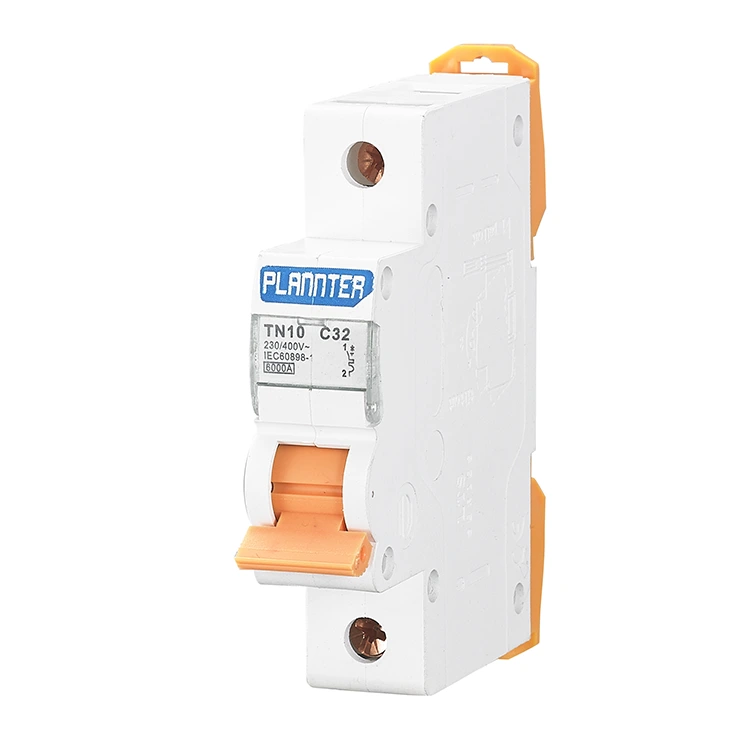

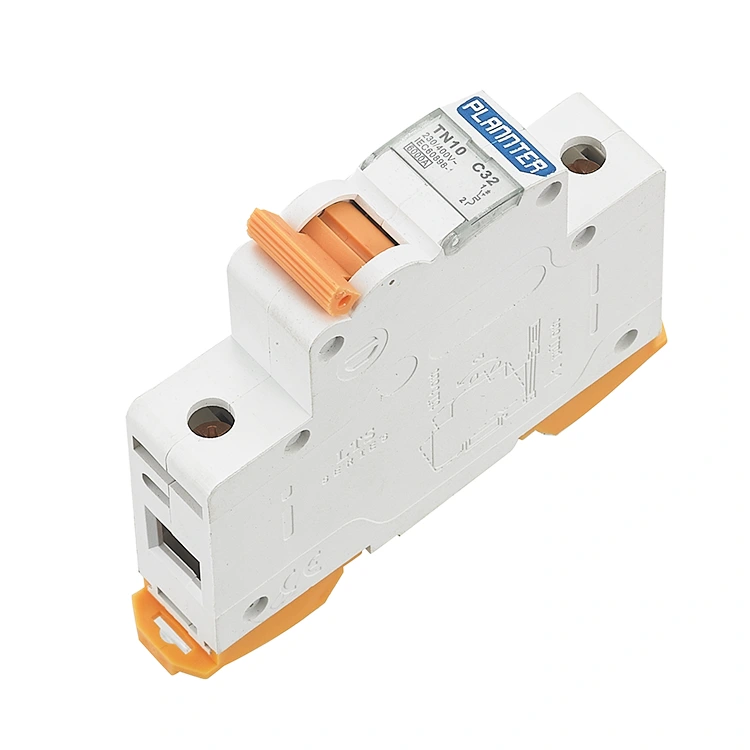

1. Enkelpolige stroomonderbrekers: Stroomonderbrekers voor kortsluitbeveiligingen hebben slechts één schakelcontact en worden voornamelijk gebruikt voor eenfasige circuits, zoals verlichtingscircuits of stopcontacten in huis.

2. Dubbelpolige stroomonderbrekers: dubbelpolige stroomonderbrekers hebben twee schakelcontacten om de fase- en nuldraden te besturen. Dubbelpolige stroomonderbrekers worden meestal gebruikt in scenario's waarin zowel de fase- als de nuldraden tegelijkertijd moeten worden aangestuurd, zoals bij motorbedieningen of tweefasige voedingssystemen.

3. 3-polige stroomonderbrekers: 3-polige stroomonderbrekers hebben drie schakelcontacten die drie afzonderlijke fasedraden besturen, zoals commerciële en industriële apparatuur, die gelijktijdige controle van drie afzonderlijke stroomlijnen vereisen om een ​​veilige en evenwichtige verdeling van de belasting te garanderen.

Voordelen

1. Deze stroomonderbrekers voor kortsluitbeveiliging maken gebruik van de standaard 35 mm DIN-railmontagemethode en maken gebruik van een uiterst nauwkeurig magnetisch-thermisch dubbel ontgrendelingsmechanisme om met onmiddellijke inschakelstroom om te gaan;

2. Verbeterd ontwerp van het isolatiesysteem om veroudering van de isolatie veroorzaakt door langdurige thermische spanning te voorkomen;

3. Nominale isolatiespanning tot AC400V, met overspanningsbeveiliging, geschikt voor fotovoltaïsche energieopwekking en complex stroomdistributienetwerk;

4. Van 6A tot 63A nominale stroomopties, compact en modulair ontwerp, om te voldoen aan de residentiële verlichting, stopcontacten, motoren, fotovoltaïsche systemen en andere verschillende scenario's van belastingsvraag.

5. Het product ondersteunt de OEM/ODM-service, die voldoet aan de vraag van overzeese distributie en merkaanpassing. De PUGAO-fabriek (Plannter Electric) is geslaagd voor de internationale ISO9001-certificering van het kwaliteitssysteem.

Toepassingsscenario's

PUGAO's stroomonderbrekers voor kortsluitbeveiliging worden gebruikt in residentiële, commerciële en industriële energiesystemen en bieden betrouwbare bescherming voor een breed scala aan omgevingen.

1. Residentiële stroomdistributiesystemen

Gebruikt in circuits voor verlichting, stopcontacten en huishoudelijke apparaten; in het geval van een kortsluiting veroorzaakt door verouderde bedrading of defecten aan het apparaat, onderbreken ze snel de stroomtoevoer om doorbranden van de bedrading of het uitbreken van brand te voorkomen.

2. Energiesystemen voor commerciële gebouwen

Onze stroomonderbrekers zijn geschikt voor stroomdistributiesystemen in commerciële locaties zoals winkelcentra, kantoorgebouwen en hotels. Ze worden toegepast op zowel hoofd- als vertakte circuits en voorkomen dat kortsluiting wijdverspreide stroomuitval of schade aan apparatuur veroorzaakt.

3. Industriële apparatuur en productielijnen

Ingezet in verschillende soorten industriële machines, elektromotoren en geautomatiseerde productielijnen; ze schakelen snel de stroom uit in het geval van apparatuurstoringen of bedradingsafwijkingen, waardoor schade aan apparatuur en productieonderbrekingen worden voorkomen en tegelijkertijd de onderhoudskosten en het risico op uitvaltijd worden verminderd.

4. Stroomverdeelkasten en besturingssystemen

Kan worden geïnstalleerd in stroomverdeelkasten en bedieningspanelen en dienen als kernbeschermingscomponenten, waardoor gecentraliseerde kortsluitbeveiliging voor meerdere circuits wordt geboden. Deze worden vaak gebruikt in technische projecten en geïntegreerde elektrische apparatuurassemblages.

5. Omgevingen met hoge kortsluitstroom

Voor circuits in de buurt van transformatoren of voedingsbronnen, of in andere gebieden die worden gekenmerkt door hoge kortsluitstroomniveaus, waar stroomonderbrekers met een hoog uitschakelvermogen vereist zijn, is dit product een ideale keuze.

Veelgestelde vragen

Vraag: Zijn kortsluitbeveiliging en overbelastingsbeveiliging hetzelfde?

A: Nee. Hoewel ze doorgaans in dezelfde stroomonderbreker zijn geïntegreerd, werken ze volgens verschillende principes. Overbelastingsbeveiliging beschermt tegen langdurige overmatige belasting, afhankelijk van de accumulatie van warmte; kortsluitbeveiliging beschermt tegen onmiddellijke stromen van grote omvang, afhankelijk van magnetische aantrekkingskrachten.

Vraag: Waarom hebben sommige stroomonderbrekers een vermogen van 6 kA, terwijl andere een vermogen van 15 kA hebben?

A: Dit geeft het breekvermogen aan. Een beoordeling van 6 kA betekent dat de maximale kortsluitstroom die hij veilig kan onderbreken 6.000 ampère bedraagt. Als de werkelijke kortsluitstroom deze waarde overschrijdt, kan de stroomonderbreker ontploffen. Locaties met grotere transformatorcapaciteiten vereisen stroomonderbrekers met hogere uitschakelcapaciteiten; Laat PUGAO u voorafgaand aan de selectie professionele aanbevelingen of een ontwerpoplossing op maat geven.

Vraag: Kan ik de stroomonderbreker reinigen? Hoe moet ik verder gaan?

A: Ja, maar u moet er wel voor zorgen dat de stroomvoorziening vooraf volledig is uitgeschakeld.

Gebruik een droge doek om stof van de behuizing te vegen en zorg ervoor dat er geen stofdeeltjes in de boogdovende kamer terechtkomen.

Strikt verboden: Gebruik geen chemische oplosmiddelen of water om de plastic behuizing schoon te maken, aangezien dit de prestaties van de vlamvertragende materialen in gevaar kan brengen of interne kortsluiting kan veroorzaken.
