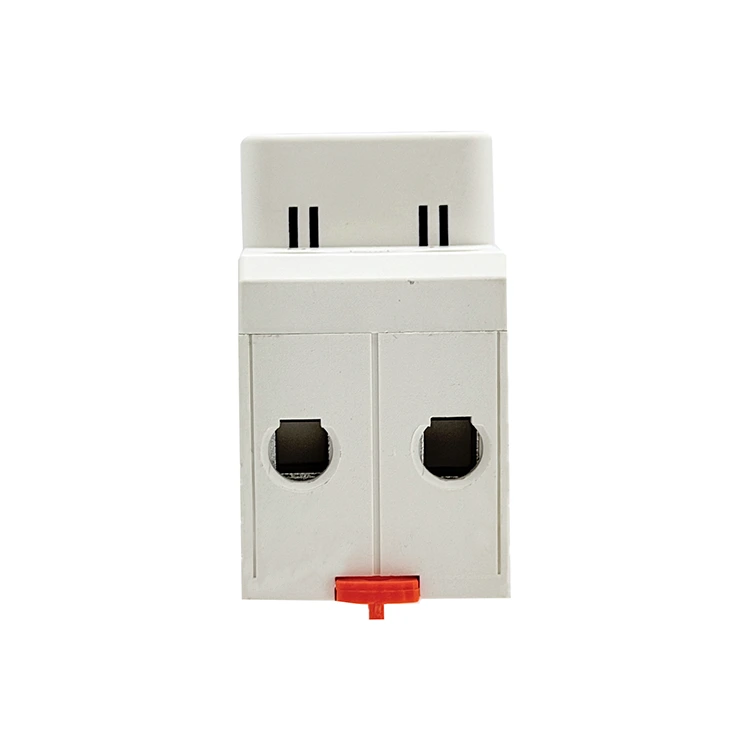

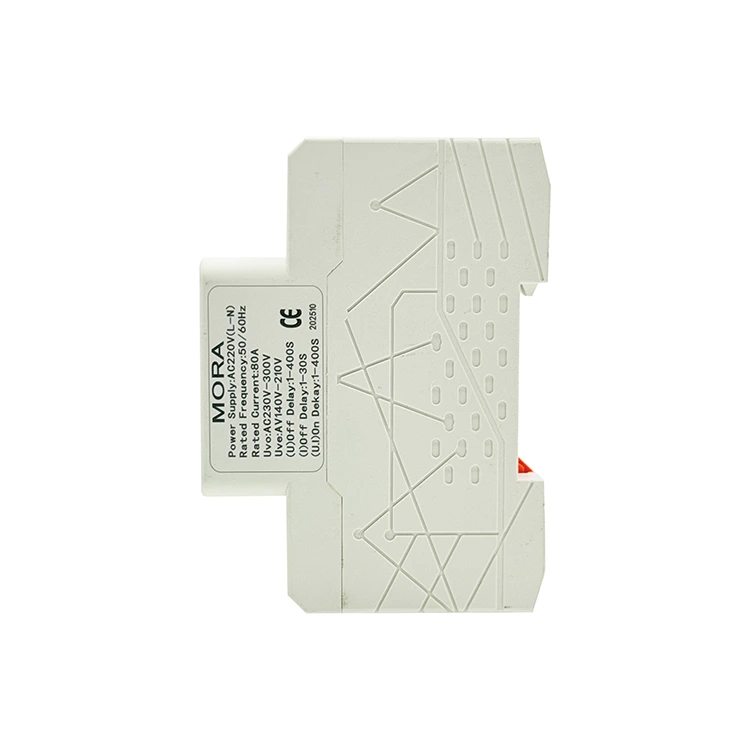

2P Automatisch opnieuw verbinden spanningsbeschermer Type M drievoudig display

Inkoopteams die schakelapparatuur voor externe infrastructuur aanschaffen, hebben slimme beschermingsmodules nodig die automatisch kunnen herstellen van tijdelijke stroomstoringen om de uptime van het systeem te maximaliseren. De krachtige 2P Auto Reconnect Voltage Protector Type M Triple Display, ontworpen en gebouwd door Pugao (Mora), is speciaal ontworpen voor deze onbeheerde toepassingen. Dit apparaat gaat verder dan de standaard relais met handmatige reset en beschikt over een intelligent algoritme voor automatisch hersluiten dat de netomstandigheden na een uitschakeling bewaakt. Zodra de netspanning gedurende een ingestelde aftelperiode binnen veilige parameters stabiliseert, sluit het interne motoraangedreven mechanisme automatisch het circuit, waardoor de stroom naar stroomafwaartse telecomarrays, beveiligingsnetwerken of weermonitoringsystemen wordt hersteld.

Triple-Window Array met foutteller-integratie

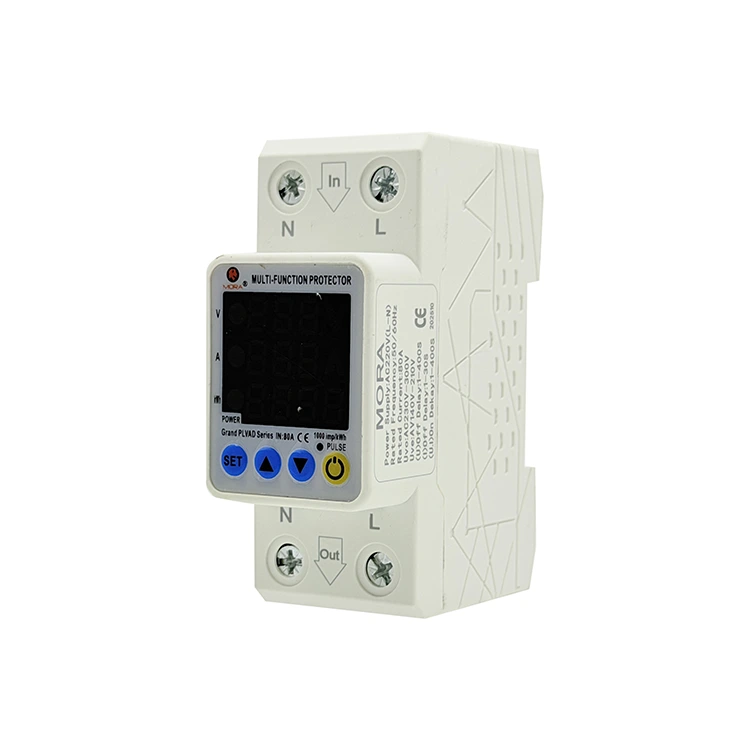

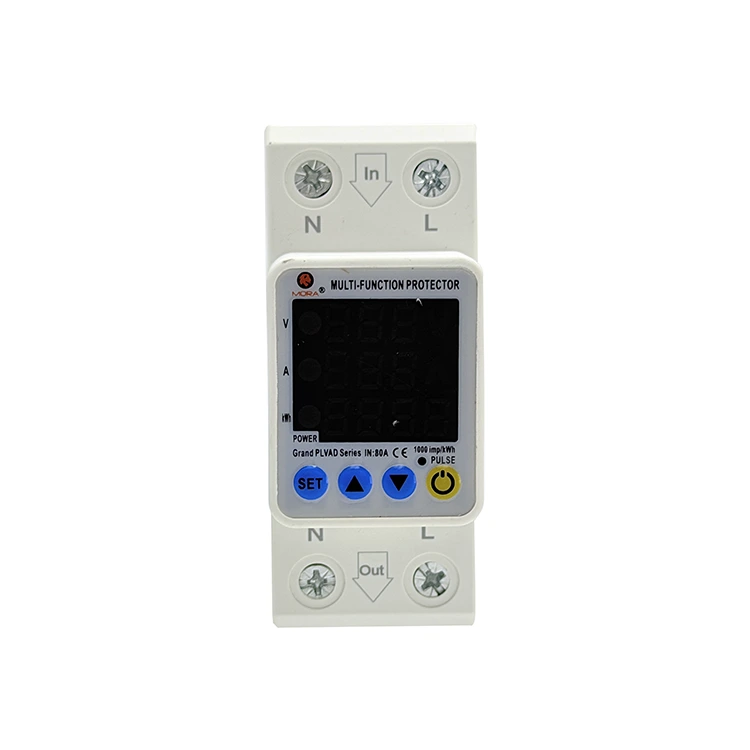

Synchrone weergave van multidimensionale gegevens: de 2P Auto Reconnect Voltage Protector Type M Triple Display presenteert respectievelijk real-time spanning, real-time stroom en cumulatieve fouttijden, met duidelijke gegevensclassificatie en volledig inzicht in de bedrijfsstatus van het circuit op één scherm.

Kwantificeerbare vroegtijdige waarschuwing bij fouten: De ingebouwde foutenteller kan het aantal overspannings- en overstroomtrips tijdens de bedrijfscyclus registreren. Onderhoudspersoneel kan de stabiliteit van het elektriciteitsnet ter plaatse en de verouderingsstatus van stroomafwaartse apparatuur beoordelen aan de hand van foutgegevens, waardoor voorspellend onderhoud wordt gerealiseerd.

Kernproductvoordelen

Elimineer externe O&M-truckrollen

• Los pijnpunten voor onderhoud op afstand op: Voor mobiele basisstations, meteorologische stations in de bergen en onbeheerde pompstations zullen tijdelijke fluctuaties in het elektriciteitsnet ervoor zorgen dat traditionele beveiligingsrelais in werking treden en worden uitgeschakeld, waardoor een handmatige reset ter plaatse nodig is, wat hoge tijd- en arbeidskosten met zich meebrengt.

• Maximaliseer de uptime van het systeem: Realiseert automatische foutbewaking tijdens het volledige proces, stabiliteitsbeoordeling en herstel van mechanische hersluiting. Voor tijdelijke storingen in het elektriciteitsnet zorgt de 2P Auto Reconnect Voltage Protector Type M Triple Display zelfstandig voor stroomherstel zonder menselijke tussenkomst, waardoor de O&M-kosten aanzienlijk worden verlaagd en de continue werking van de apparatuur wordt verbeterd.

Verstelbare hersluitcyclus en intelligente veiligheidsvergrendeling

• Voorkom secundaire schade door fouten: Bij permanente kortsluitingsfouten zal herhaaldelijk hersluiten thermische schade aan leidingen en apparatuur veroorzaken. De 2P Auto Reconnect Voltage Protector Type M Triple Display ondersteunt aangepaste instellingen van maximale hersluitingspogingen.

• Automatische veiligheidsvergrendeling: Wanneer de vooraf ingestelde hersluittijden zijn verstreken en de fout nog steeds bestaat, vergrendelt het systeem het motoraandrijfmechanisme, activeert het een foutalarm en houdt het circuit geïsoleerd om gevaarlijke cyclische schakelingen te voorkomen.

Technische prestatieparameters

• Opties voor nominale bedrijfsstroom: 40A / 63A continue belasting

• Aanpasbaarheid van de automatische hersluitingstijd: 1 seconde tot 900 seconden maximaal bereik

• Maximale continue hersluitingscycli: 1 tot 30 configureerbare pogingen vóór vergrendeling

• Nauwkeurigheid spanningsregistratie / stroombereik: ±1% variantie / 0,5 A tot 63 A dynamische uitlezing

• Capaciteit aansluitdoorsnede: tot 25 mm² massief / 16 mm² gestrand met ferrule (M5-klem)

• Diëlektrische sterkte chassis: 2,5 kV gecontroleerde isolatiebarrière

• Naleving en certificeringen: CE-gecertificeerd, RoHS-compatibel, voldoet aan EN 60947-1 structurele normen

Veelgestelde vragen

Vraag: Als het elektriciteitsnet volledig naar 0V daalt, heeft de motor dan nog voldoende restvermogen om de stroomafwaartse uitrusting te beschermen?

EEN: Ja. Uitgerust met een industriële energieopslagcondensatorbank met hoge capaciteit, kan de opgeslagen elektrische energie, in het geval van een plotselinge totale stroomuitval, het reductiemotormechanisme aandrijven om een ​​onmiddellijke uitschakelactie te voltooien, waardoor de contacten gedwongen worden om veilig te openen en te vergrendelen, zodat er geen stroomlekken aan de belastingzijde voorkomen voordat de stuurstroom volledig is uitgeput.

Vraag: Wat gebeurt er bij het bereiken van de maximale hersluitingslimiet bij aanhoudende netstoringen?

A: Bij permanente circuitfouten zal de 2P Auto Reconnect Voltage Protector Type M Triple Display, na het voltooien van de vooraf ingestelde hersluitpogingen zonder netherstel, automatisch de motoraandrijffunctie vergrendelen, alle automatische hersluitacties uitschakelen en het circuit open houden. Het vermijdt eindeloos cyclisch schakelen naar defecte circuits, beschermt interne mechanische structuren en stroomafwaartse leidingen tegen thermische schade, en vereist handmatige probleemoplossing en reset om te herstellen.

Vraag: Hoe maakt de controller onderscheid tussen tijdelijke spanningspieken en permanente kortsluitingen?

A: Het systeem integreert een dubbel detectiemechanisme voor spanningsdetectie en stroombemonstering. Als tijdens hersluitingsdetectie de netspanning stabiel is maar er een ogenblikkelijke grote stroompiek wordt gegenereerd, zal de MCU dit onmiddellijk beoordelen als een permanente kortsluitingsfout, een onmiddellijke uitschakeling activeren zonder hersluitingsvertraging uit te voeren en de interne schakelstructuur beschermen tegen schade door hoge stroomstoten.
