2P digitale spanningsbeschermer Type C met drievoudig display

Kopers van industriële schakelapparatuur zoeken naar multifunctionele bewakingsapparatuur die spoorruimte bespaart en de complexiteit van veldbedrading vermindert. De zeer efficiënte 2P digitale spanningsbeschermer Type C met drievoudig display is nauwkeurig gebouwd door PUGAO (Mora) en voldoet aan deze zoekintentie met een alles-in-één 36 mm breed modulair pakket. Dit apparaat verschilt van oudere ontwerpen met twee vensters en beschikt over een ingebouwde interne stroomsensor en een lekdetectiecircuit met hoge resolutie. De ingebouwde microprocessor verwerkt deze ingangen tegelijkertijd en biedt onafhankelijke aanpassingsbereiken voor overspanning, overstroom en reststroomfouten om volledige bescherming voor gevoelige geautomatiseerde machines te garanderen.

Wat kan een interface met drie vensters doen voor uw onderhoudsefficiëntie?

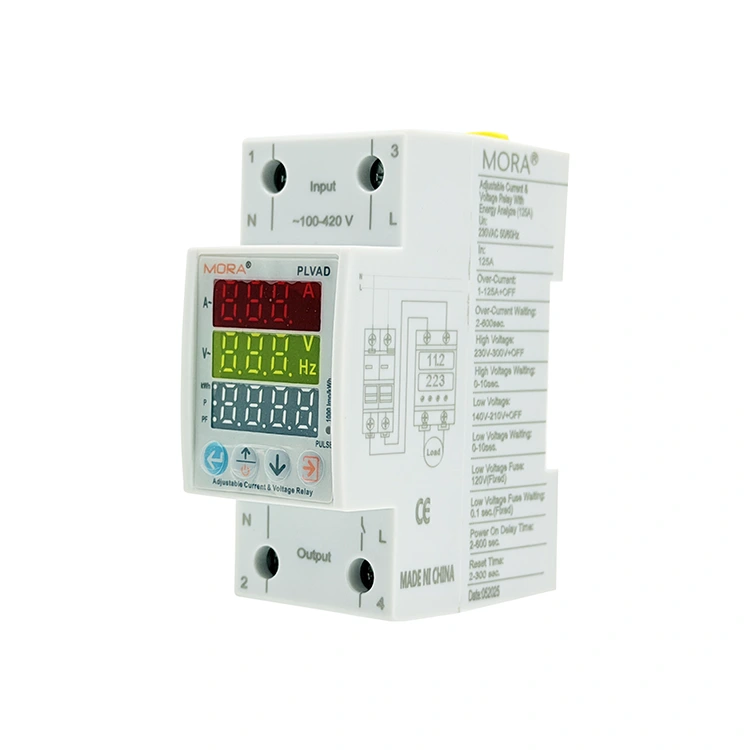

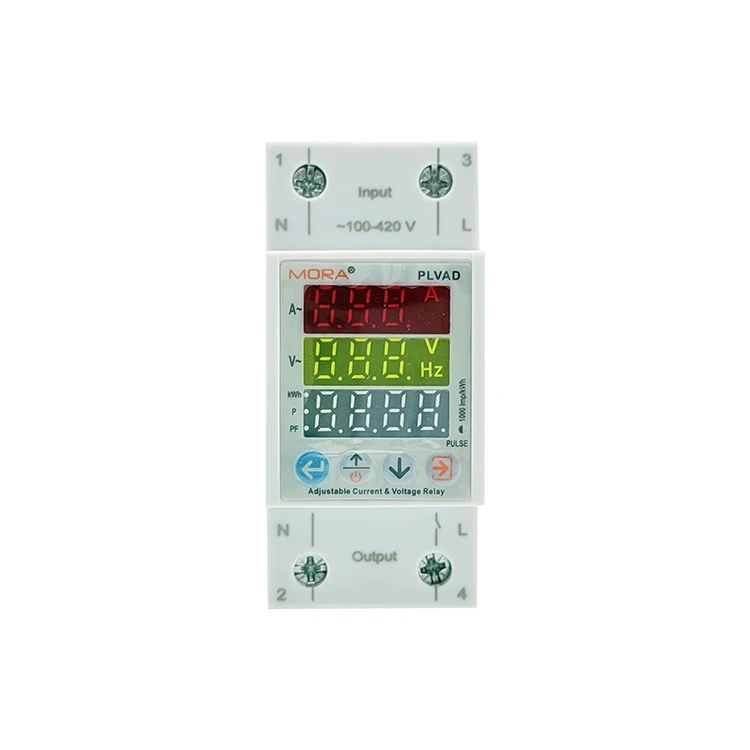

Moderne automatiseringssubpanelen vereisen gedetailleerde elektrische gegevens om de diagnose te vereenvoudigen en uitvaltijd te voorkomen. De 2P digitale spanningsbeschermer Type C met drievoudig display maakt gebruik van drie onafhankelijke, gestapelde digitale weergavevensters die tegelijkertijd de lijnspanning (V), actieve circuitstroom (A) en realtime reststroom/vermogensstatistieken weergeven. Deze real-time gegevensweergave elimineert de noodzaak om handmatig door menu's te bladeren met behulp van frontplaatknoppen, waardoor onderhoudsteams onmiddellijk ongebalanceerde belastingen, harmonische stromen of falende isolatie kunnen opmerken voordat een kritieke fout een ongeplande systeemuitschakeling veroorzaakt.

Technische prestatieparameters

• Bedrijfsspanningsbereik: 140V tot 300V AC (50/60 Hz)

• Stroombewakingscapaciteit (Iₘₐₓ): 1A tot 63A instelbaar (stap: 0,1A)

• Lekkagegevoeligheidsspectrum: bereik van 10 mA tot 99 mA of configureerbare bypass

• Vernieuwingssnelheid/precisie van gegevens: ≤ 0,5 s Bemonsteringscyclus / Klasse 1.0 metrologie

• Klembedradingscapaciteit: accepteert tot 25 mm² massieve / 16 mm² flexibele gestrande kabel

• Naleving en certificeringen: CE-gecertificeerd, RoHS-compatibel, vervaardigd volgens IEC 60947-2 bijlage B-normen

Opsporen van aardlekken op microseconden

Precisiecontrole op lekkage op millimeterniveau: Uitgerust met een professionele kern voor reststroombewaking, ondersteunt het realtime volgen van aardlekstroom op milliampèreniveau, waarbij nauwkeurig kleine leksignalen worden geregistreerd die worden veroorzaakt door veroudering van de draad, infiltratie van vocht en schade aan de isolatie.

Dubbele preventie van brand en elektrische schokken: Het bouwt een secundaire veiligheidsbarrière voor het circuit op op basis van kortsluitbeveiliging, waardoor elektrische branden en elektrische schokongevallen veroorzaakt door isolatiefouten effectief worden voorkomen, en is geschikt voor oude bedradingsfaciliteiten en industriële scenario's met een hoog veiligheidsniveau.

Ingebouwde stroomsensor met laag verlies en overstroombeveiliging

Geïntegreerd ruimtebesparend ontwerp met detectie: ingebouwde uiterst nauwkeurige stroomtransformator met lage weerstand, ondersteunt 0-63A uiterst nauwkeurige stroombewaking met volledig bereik. De 2P digitale spanningsbeschermer Type C met drievoudig display elimineert de noodzaak voor externe CT-sensoren en hulpbedrading, waardoor de interne lay-out van de verdeelkast aanzienlijk wordt geoptimaliseerd en de engineeringkosten worden verlaagd.

Intelligente inschakelstroomidentificatie: gebruikers kunnen de uitschakeldrempel en vertragingstijd voor overstroom aanpassen. Het systeem kan tijdens het opstarten van de motor automatisch onmiddellijke inschakelstroom identificeren en vermijden, zal geen hinderlijke uitschakelingen genereren en kan bij echte aanhoudende overbelastingsfouten de stroomvoorziening snel afsluiten om de circuitapparatuur te beschermen.

Stabiele verbinding op lange termijn

• Gasdicht bedradingsontwerp: vernikkelde koperen klemmen en M5 stalen composietschroeven ondersteunen een maximaal bedradingskoppel van 2,5 Nm, met een sterke klemkracht.

• Anti-veroudering en anti-los: diepe antislipvertandingen op de binnenwand van de terminal grijpen stevig in de koperdraadkern, waardoor losse contactfouten veroorzaakt door koperkruip en langdurige thermische cycli effectief worden opgelost, en een stabiele werking met lage weerstand wordt gehandhaafd.

Veelgestelde vragen

Vraag: Waarom geeft het huidige display 0,0 A weer als apparatuur met laag vermogen normaal werkt?

A: De ingebouwde stroomtransformator van dit model is gekalibreerd voor industriële bewaking van hoge vermogensbelasting, met een minimale detectiedrempel van 0,5A. De bedrijfsstroom van apparatuur met een laag vermogen, zoals kleine lampen en stand-by-elektronica, is lager dan de detectielimiet, dus het display geeft 0,0A weer. Deze 2P digitale spanningsbeschermer Type C met drievoudig display is gepositioneerd voor industriële bescherming tegen hoge belasting, niet voor microstroommeting van apparatuur met een laag vermogen.

Vraag: Kan de lekbeschermingsfunctie worden uitgeschakeld voor oude faciliteiten met een hoge basislekkage?

EEN: Ja. De reststroomdrempel kan vrij worden aangepast binnen 10–99 mA of handmatig worden uitgeschakeld via het programmeermenu om hinderlijke uitschakelingen te voorkomen die worden veroorzaakt door inherente basislijnlekkage van oude lijnen. Het wordt aanbevolen om de bediening te laten uitvoeren door een gekwalificeerde elektricien nadat de veiligheid van de bedrading ter plaatse is bevestigd, om ervoor te zorgen dat wordt voldaan aan de veiligheidsspecificaties voor aarding ter plaatse.

Vraag: Zullen de aangepaste spannings- en stroomparameters verloren gaan na een stroomstoring?

Antwoord: Geen verlies. Alle door de gebruiker ingestelde beveiligingsdrempels en bedrijfsparameters zijn vastgelegd in de niet-vluchtige EEPROM-chip aan boord, er is geen batterijback-up vereist. De parameters worden permanent opgeslagen en kunnen automatisch worden geladen om de beveiligingswerkzaamheden te hervatten na herstel van de netstroom.
