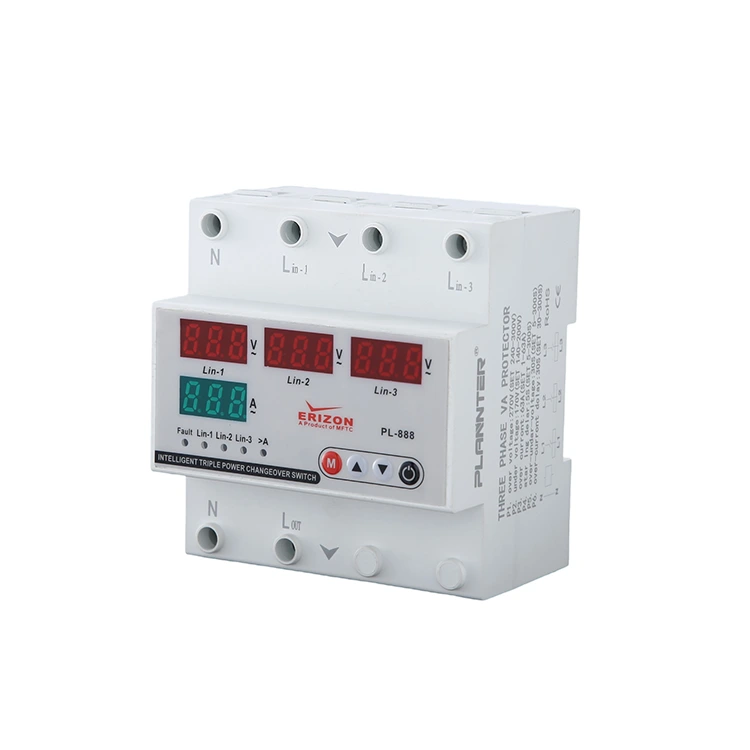

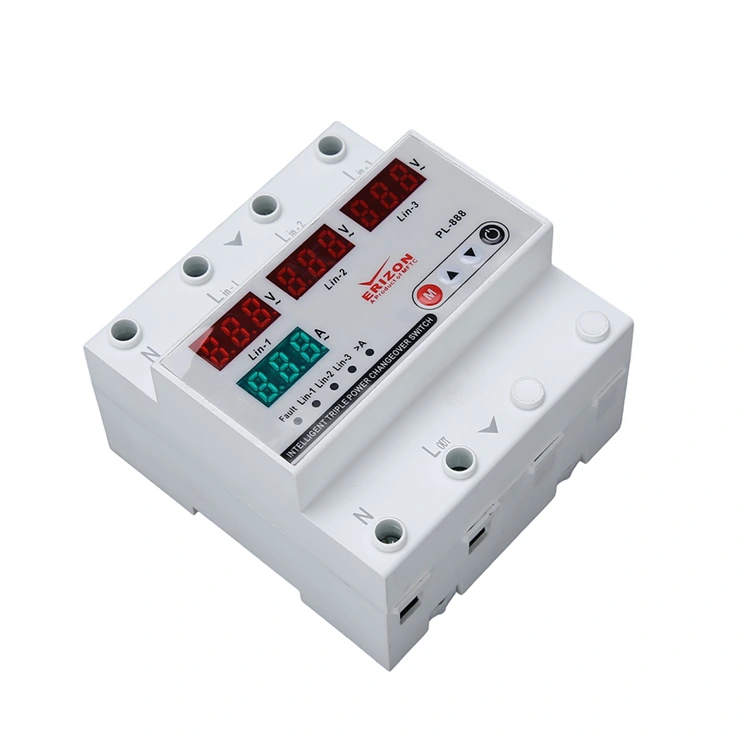

3-fase spanningsbeschermer met vier schermen

Deze driefasige spanningsbeschermer met vier beeldschermen beschikt over overspanning, onderspanning en overstroom. Het gebruik van een speciale meetchip zorgt ervoor dat de meetfout van elektrische parameters zoals stroom- en energieverbruik binnen ±1% ligt. Het is uitgerust met een LCD-scherm met twee schermen voor realtime monitoring, stroom- en spanningswaarden. En het kan ook de overspannings-/onderspanningsdrempel, de overstroomwaarde en de actievertragingstijd aanpassen om aan de toepassingsvereisten van verschillende scenario's te voldoen.

Voordelen

1. Bescherm elektrische apparatuur en verleng de levensduur van elektrische apparaten: moderne huishoudelijke apparaten zoals koelkasten, airconditioners, televisies, computers enzovoort. Overspanning, waardoor de printplaat, de motor of andere kernonderdelen van het apparaat kunnen verbranden of zelfs brand kan ontstaan. Overspanning: kan de printplaat, de motor of andere kerncomponenten van het apparaat verbranden. Computervoedingsmodules of airconditioningcompressoren zijn bijvoorbeeld gevoelig voor oververhitting bij overspanning en veroorzaken zelfs brand. Onderspanning: Het kan ertoe leiden dat het apparaat niet normaal start of onregelmatig werkt. Door een driefasige spanningsbeschermer met vier beeldschermen te installeren, kunt u de stroomtoevoer snel afsluiten in geval van een abnormale spanning, waardoor schade aan grote apparaten, servers, enzovoort wordt voorkomen.

2. Verbeter de elektriciteitsveiligheid en voorkom veiligheidsongevallen: abnormale spanning beschadigt niet alleen elektrische apparaten, maar kan ook veiligheidsongevallen veroorzaken. Een te hoge spanning kan er bijvoorbeeld voor zorgen dat de draadisolatie verslechtert, waardoor het risico op kortsluiting of brand toeneemt. Onderspanning leidt tot oververhitting van de motor, waardoor lijnoverbelasting of elektrische brand ontstaat.

3. Kosteneffectief, lage kosten: 3-fase spanningsbeschermer met vier schermen is betaalbaar, eenvoudig te installeren en lage onderhoudskosten. Als u dit apparaat niet installeert, bestaat het uit abnormale spanning veroorzaakt door elektrische reparatie- of vervangingskosten. Bovendien heeft deze beschermer een automatische herstelfunctie, waardoor de handmatige bediening van de gebruiker wordt verminderd en veiliger en handiger is.

Verzeker de levensduur van uw industriële en commerciële elektrische systemen met de3-fase spanningsbeschermer met vier schermen. Dit apparaat is ontworpen voor robuuste driefasige netwerken en combineert nauwkeurige meting met snelle bescherming. Door gebruik te maken van een speciale meetchip garandeert het een hoge nauwkeurigheid bij het monitoren van vermogen en energie, waardoor het een cruciaal onderdeel is voor het voorkomen van schade aan dure machines en infrastructuur.

Belangrijkste functies en kenmerken

Wat doet een driefasige spanningsbeschermer met vier schermen?

In wezen fungeert het als een "bewaker" voor uw elektrische verdeelkast. Het bewaakt continu de stroomvoorziening en sluit automatisch de elektriciteit af als er onveilige omstandigheden worden gedetecteerd. Dit voorkomt dure reparaties en verbetert de veiligheid door de risico's die gepaard gaan met spanningsinstabiliteit te beperken.

Wat betekent 'vier schermen'?

Het apparaat is uitgerust met een LCD-interface met twee schermen die realtime zichtbaarheid biedt van kritische elektrische parameters. De "Vier-Display" verwijst doorgaans naar de gelijktijdige bewaking van:

• Spanning (V):Real-time monitoring van de lijnspanning.
• Stroom (A):Bewaking van de stroomstroom om overbelasting te voorkomen.
• Vermogen/Energie:Het verbruik met hoge precisie volgen (foutmarge van ±1%).
• Statusindicatoren:Visuele bevestiging van beveiligingsstatussen (Aan/Uit/Fout).

Wat zijn de belangrijkste beschermingsparameters?

De3-fase spanningsbeschermer met vier schermenbiedt uitgebreide bescherming tegen de drie meest voorkomende elektrische gevaren:

• Overspanningsbeveiliging:Voorkomt het verbranden van printplaten, motoren en kerncomponenten (bijvoorbeeld in AC-compressoren of servers) veroorzaakt door spanningspieken.
• Bescherming tegen onderspanning:Voorkomt dat motoren oververhit raken en doorbranden als gevolg van een lage spanning, wat onregelmatige werking of startproblemen kan veroorzaken.
• Overstroombeveiliging:Beschermt tegen lijnoverbelasting die kan leiden tot verslechtering van de isolatie en elektrische branden.

Installatie en bediening

Hoe wordt het geïnstalleerd?

Deze beschermer is ontworpen als standaardcomponent voor stroomverdeelkasten in huis en in de industrie. Het is compact, eenvoudig te installeren en vereist minimaal onderhoud. Eenmaal geïnstalleerd, werkt het automatisch, waardoor er minder handmatige tussenkomst nodig is.

Wat betekent 4P?

"4P" staat voor4-polig. In een driefasensysteem geeft dit aan dat de schakelaar alle drie fasen (L1, L2, L3) plus de neutrale lijn (N) verbindt en beschermt. Dit zorgt voor totale isolatie en bescherming van het gehele driefasige circuit.

Is het verstelbaar?

Ja, flexibiliteit is een belangrijk kenmerk van de3-fase spanningsbeschermer met vier schermen. Gebruikers kunnen de instellingen aanpassen aan specifieke toepassingsvereisten, waaronder:

• Drempelaanpassing:Stel specifieke overspannings- en onderspanningslimieten in.
• Overstroomwaarde:Definieer de huidige limiet voor uitschakeling.
• Actievertragingstijd:Configureer de vertraging voordat het apparaat uitschakelt of reset om hinderlijke uitschakelingen door tijdelijke fluctuaties te voorkomen.

Waarom deze beschermer installeren?

• Verleng de levensduur van het apparaat:Beschermt koelkasten, computers en industriële motoren tegen spanningsstress.
• Brandpreventie:Vermindert het risico op elektrische branden veroorzaakt door defecte draadisolatie als gevolg van overspanning of overstroom.
• Kosteneffectief:De lage kosten van de3-fase spanningsbeschermer met vier schermenis verwaarloosbaar vergeleken met de hoge kosten voor het repareren of vervangen van beschadigde elektrische apparatuur.

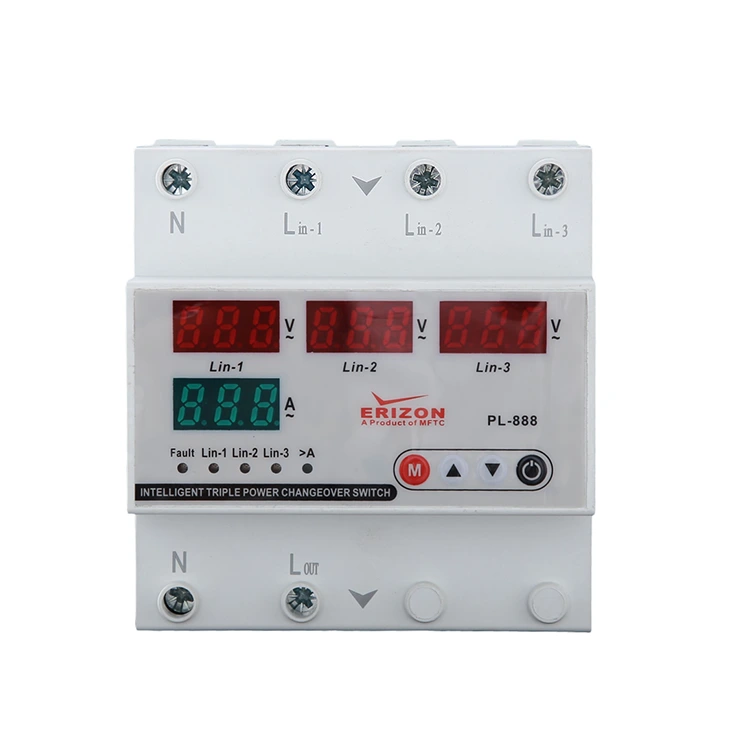

Scherm en knoppen

1 - SET-knop: deze knop wordt gebruikt om op te slaan na het instellen/wijzigen van overstroomwaarden en instellingswaarden voor hoge/lage spanning en fouten

wachttijd.

2 - OMHOOG-knop: Verhoog de gewenste waarde.

3 - Knop Omlaag: Verlaag de gewenste waarde.

4 - Handmatige aan/uit-knop

wordt gebruikt om de aan/uit-uitgang van het apparaat te regelen. Wanneer de uitgang wordt uitgeschakeld, wordt op het scherm het woord "OFF" weergegeven en wordt het apparaat niet automatisch in deze status hervat. Als het apparaat niet defect is, drukt u nogmaals op deze knop om het apparaat opnieuw op te starten en het normale gebruik te hervatten.

5 - HUIDIGE DISPLAY

HOOFDDISPLAYGEBIED: Tijdens normaal bedrijf wordt de ingangsspanning hier in realtime weergegeven. Het scherm blijft verlicht als het apparaat zich in een niet-defecte staat bevindt; bij een storing met een abnormale spanning (te hoog of te laag) zal het display alarmerend knipperen. Tijdens het instellen van de parameters toont het display synchroon de ingestelde waarden van relevante programmeeritems (inclusief de waarde van de overstroombeveiliging, hoge en lage spanningsdrempels, foutvertraging en resetvertraging en andere parameters).

6 - Spanningsweergave

Dubbele weergavegroep: tijdens normaal gebruik van het apparaat wordt hier de huidige huidige waarde weergegeven en is het scherm altijd verlicht als er geen sprake is van een storing; bij storingen (bijv. overstroom) knippert het display als alarm. Tijdens het parametreren worden hier de waarden van de overeenkomstige geprogrammeerde items weergegeven.

7 - Indicatorbeschrijving

A>: Deze indicator licht op wanneer er een overstroomfout optreedt.

V>: Deze indicator licht op wanneer er een overspanningsfout optreedt.

V<: Deze indicator licht op wanneer er een laagspanningsfout optreedt.

Uit: Deze indicator licht op wanneer het apparaat begint met uitvoeren.

Bedradingsschema

De neutrale en fasedraden van het elektriciteitsnet moeten worden aangesloten op de klemmen "N" en "L" aan de "Ingang"-zijde van het apparaat.

De nul- en fasedraden van apparaten die bescherming tegen overspanning en onderspanning vereisen, moeten worden aangesloten op de "N"- en "L"-klemmen aan de "uitgangszijde" van het apparaat.

Afmetingen
