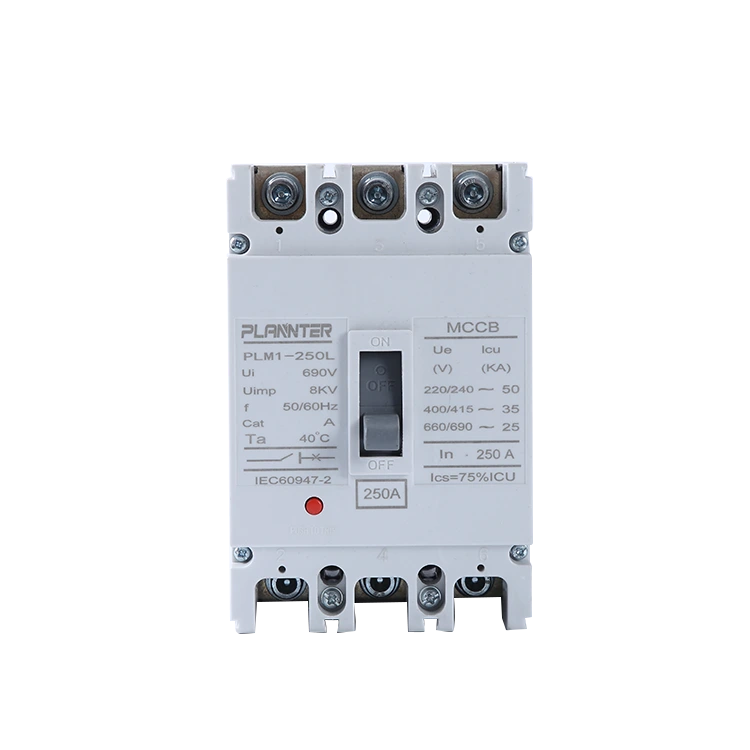

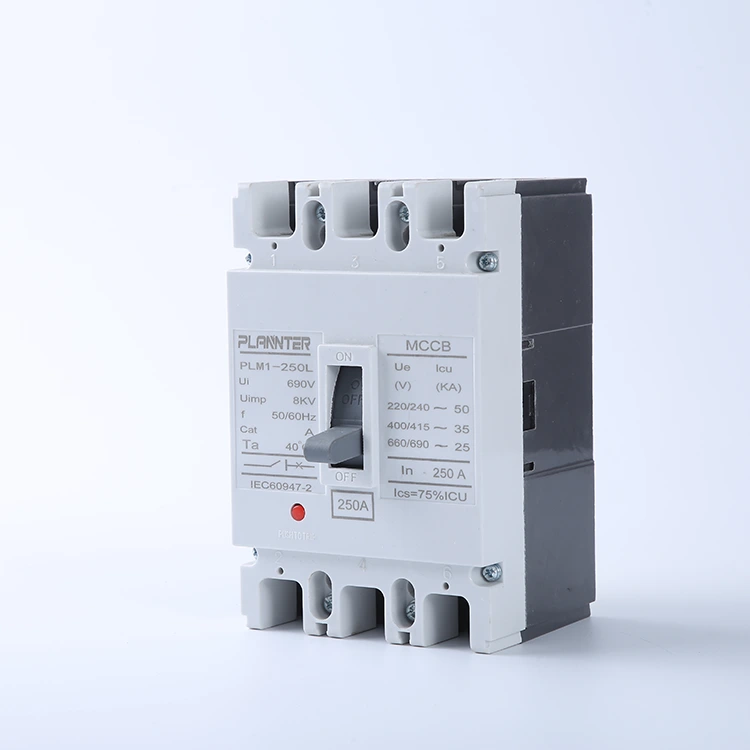

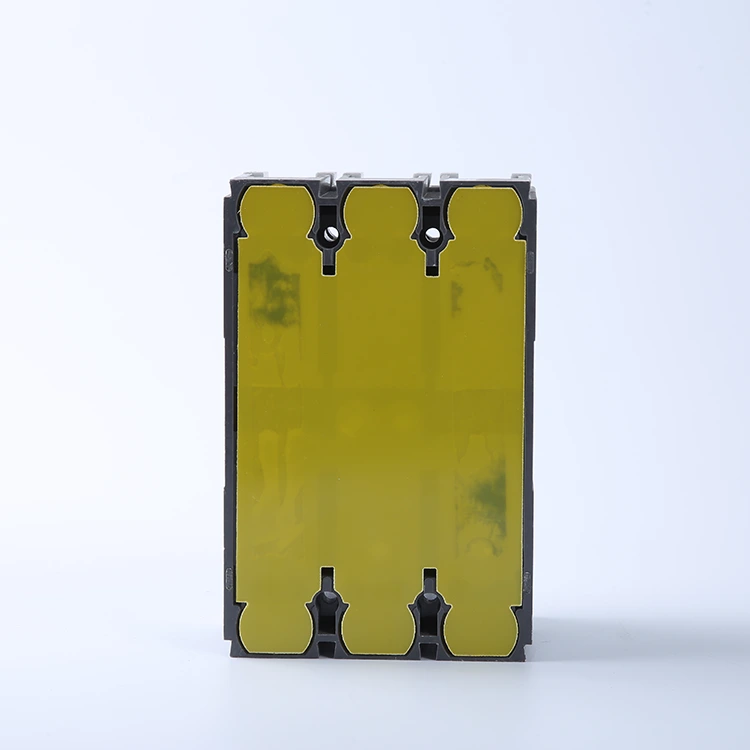

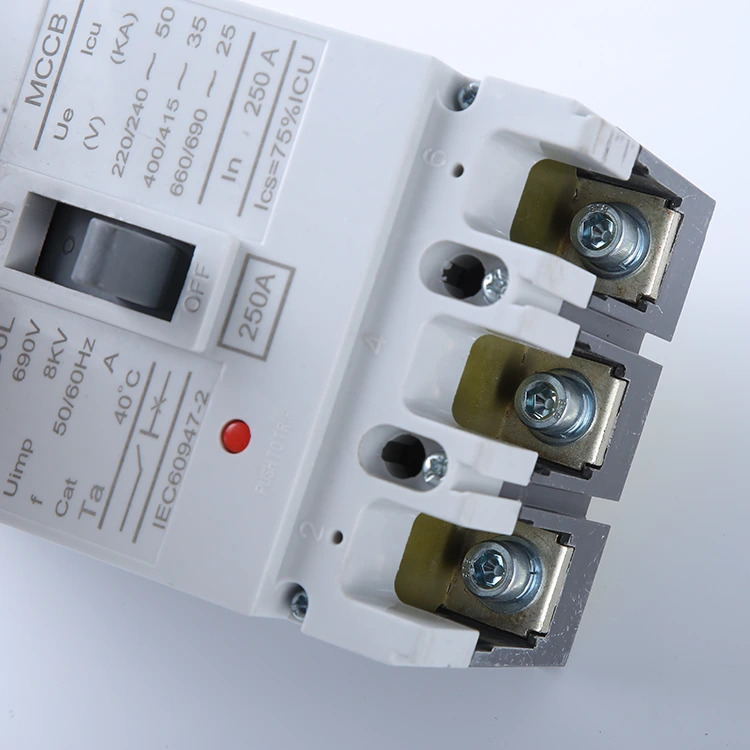

AC-hoogspanningsstroomonderbreker met gegoten behuizing

EenAC-hoogspanningsstroomonderbreker met gegoten behuizingis een robuust circuitbeveiligingsapparaat dat is ontworpen om hoge stroombelastingen en extreme kortsluitingssituaties aan te kunnen. Het dient als de "laatste verdediging" voor uw energiesysteem en zorgt voor onderbrekingen, zelfs bij ernstige storingen.

Deze onderbrekers zijn gebouwd met boog- en slagvaste materialen en bieden maatvaste prestaties, waardoor ze de betrouwbare kern vormen in stroomregelkasten voor grootschalige operaties.

Belangrijkste kenmerken en specificaties

Spanningsbereik

Nominale bedrijfsspanning:Wisselstroom 400V/690V; AC hoogspanningsstroomonderbreker met gegoten behuizing is geschikt voor industriële hoogspanningsstroomdistributietoepassingen en ondersteunt driefasige, driedraadssystemen.

Isolatieprestaties:Beschikt over een stroomfrequentie van 3000 V en een impulshoudspanning van 8 kV, waardoor isolatieveiligheid in hoogspanningsomgevingen wordt gegarandeerd.

Brekende capaciteit

Ultieme kortsluiting Brcapaciteit:Icu reikt tot 65 kA–100 kA, waardoor snelle circuitonderbreking tijdens extreme kortsluitfouten mogelijk is en als laatste verdedigingslinie van het systeem kan dienen.

Servicekortsluitvermogen:Ics ≥ 50kA, waardoor het apparaat zelfs na meerdere storingsonderbrekingen operationeel kan blijven, waardoor de onderhoudskosten worden verlaagd.

Huidige beoordelingen

Nominale stroom:Bestrijkt een bereik van 250A–1600A en ondersteunt standaardspecificaties zoals 250A, 400A, 630A, 800A, 1000A, 1250A en 1600A om aan diverse belastingsvereisten te voldoen.

Instelbare reisinstellingen:Beschikt over een thermisch uitschakelbereik van 80%–100% In en een magnetisch uitschakelbereik van 4–10 In, waardoor selectieve bescherming mogelijk is om hinderlijke uitschakelingen te voorkomen.

Bedrijfsomstandigheden

Omgevingstemperatuur:-25°C tot +70°C, bestand tegen extreme temperatuurschommelingen in industriële omgevingen.

Montagemethode:Vast of uittrekbaar type; ondersteunt horizontale/verticale railverbindingen en is compatibel met standaard installatieafmetingen van verdeelkasten.

Beschermingsklasse:IP20 (voor kastinstallatie); de behuizing is gemaakt van hittebestendige, slagvaste technische kunststoffen en voldoet aan de IEC 60947-2-norm.

Belangrijkste verschillen: laagspanning versus hoogspanningsonderbrekers

Het begrijpen van het onderscheid tussen laagspannings- (LV) en hoogspanningsbeveiliging (HV) is van cruciaal belang voor het selecteren van de juiste apparatuur voor uw stroomdistributiesysteem. Hier is hoe ze vergelijken:

Laagspanningsonderbrekers (LV).

• Spanningsbereik:Typisch geschikt voor systemen tot **1000V AC**. Gangbare waarden zijn 240V en 400V voor residentieel en licht commercieel gebruik.
• Toepassingen:Op grote schaal gebruikt in huishoudelijke verdeelborden, kleine commerciële gebouwen en eindstroombeveiliging (verlichting, stopcontacten).
• Omvang en complexiteit:Over het algemeen compact (bijv. MCB's) en eenvoudiger van ontwerp, gericht op elementaire overbelastings- en kortsluitbeveiliging zonder complexe boogcontrolesystemen.

Hoogspanningsonderbrekers (HV).

• Spanningsbereik:Ontworpen voor midden- tot hoogspanningssystemen, vaak variërend van **3,3 kV tot 72,5 kV** of hoger.
• Boog blussen:Omdat hoge spanning krachtige bogen veroorzaakt, zijn deze onderbrekers (zoals onzeAC-hoogspanningsstroomonderbreker met gegoten behuizing) vereisen geavanceerde boogdovende technologieën, zoals vacuümflessen, SF6-gas of gespecialiseerde roosters, om de stroom veilig te onderbreken.
• Toepassingen:Essentieel voor zware industriële installaties, elektriciteitscentrales, grote transformatoren en hoofddistributieleidingen waar betrouwbaarheid van cruciaal belang is.
• Bescherming:Vaak uitgerust met geavanceerde elektronische trip-units voor nauwkeurige selectieve coördinatie en afstandsbedieningsmogelijkheden.

Wat zijn de soorten hoogspanningsstroomonderbrekers?

Hoogspanningsstroomonderbrekers worden gecategoriseerd op basis van het medium dat ze gebruiken om de elektrische boog te doven. Het kiezen van het juiste type is essentieel voor de veiligheid en efficiëntie van het systeem.

Vacuümstroomonderbreker (VCB)

• Beginsel:Gebruikt een vacuüm (druk < 10⁻⁴ Pa) als boogblus- en isolatiemedium. De afwezigheid van gasmoleculen maakt het uiterst moeilijk voor een boog om zichzelf in stand te houden.
• Belangrijkste kenmerken:Compact formaat, lange levensduur en onderhoudsvrije werking. Ze zijn milieuvriendelijk omdat ze geen gas of olie gebruiken.
• Sollicitatie:Dominant in middenspanningstoepassingen (tot 40,5 kV) voor schakelapparatuur binnenshuis.

SF6-stroomonderbreker

• Beginsel:Maakt gebruik van zwavelhexafluoride (SF6)-gas, dat een isolatiesterkte heeft van ~2,5x die van lucht en een boogdovende capaciteit heeft die ~100x beter is dan lucht.
• Belangrijkste kenmerken:Uitstekende prestaties in transmissienetwerken met hoge spanning (HV) en extra hoge spanning (EHV). Ze zijn betrouwbaar, maar vereisen een strikte afdichting om gaslekken te voorkomen.
• Sollicitatie:Op grote schaal gebruikt in onderstations en hoogspanningstransmissielijnen buitenshuis (boven 72,5 kV).

Luchtstroomonderbreker

• Beginsel:Gebruikt een hogedrukstoot perslucht om de boog uit te blazen, waardoor deze snel afkoelt en dooft.
• Belangrijkste kenmerken:Snelle werking en brandveilig (geen olie). Ze zijn echter luidruchtig en vereisen een complex luchtcompressorsysteem.
• Sollicitatie:Historisch gebruikt voor zeer hoogspanningssystemen (EHV), hoewel grotendeels vervangen door SF6 en VCB's in moderne netwerken.

Waar past de AC High Voltage MCCB?

Terwijl VCB's en SF6-onderbrekers spanningen op transmissieniveau verwerken, kunnen deAC-hoogspannings-MCCBis ontworpen voor industriële middenspanningsdistributie (bijvoorbeeld 690V tot 3,6kV). Het overbrugt de kloof tussen standaard laagspanningsonderbrekers en massieve hoogspanningsschakelaars en biedt robuuste bescherming voor zware machines en energiecentrales.

Veelgestelde vragen

Wat is de nominale spanning (Un)?

De nominale bedrijfsspanning (Un) voor onzeAC-hoogspannings-MCCBvarieert doorgaans tot **690V AC**. Deze classificatie zorgt ervoor dat de onderbreker veilig circuits kan bedienen en isoleren in industriële hoogspanningsomgevingen, zoals grote energiecentrales en zware machines.

Kan ik een standaard MCCB gebruiken voor de primaire zijde van een transformator?

Ja, maar het vereist een zorgvuldige selectie. De onderbreker moet de inschakelstroom van de transformator verwerken zonder hinderlijk uit te schakelen. OnsAC-hoogspannings-MCCBserie beschikt over instelbare magnetische uitschakelinstellingen (bijv. 4–10 keer In), waardoor u de drempelwaarde hoog genoeg kunt instellen om inschakelstromen te tolereren en toch kortsluitbeveiliging te bieden.

Wat is het typische stroombereik?

Hoogspanningsstroomonderbrekers met gegoten behuizing dekken doorgaans een hogere stroomsterkte in vergelijking met standaard miniatuuronderbrekers. Ons assortiment strekt zich doorgaans uit van250A tot 2500A, waardoor ze geschikt zijn voor hoofddistributiefeeders en grote industriële ladingen.

Hoe verschillen ze van zekeringen?

• Resetbaar:In tegenstelling tot zekeringen die na een storing vervangen moeten worden, kan een MCCB na uitschakeling gereset worden.
• Verstelbaarheid:MCCB's maken instelbare uitschakelinstellingen mogelijk (thermisch en magnetisch) en bieden een nauwkeurige beveiligingscoördinatie die vaste zekeringen niet kunnen bieden.
• Schakelen:Een MCCB kan dienen als handmatige schakelaar om de stroom af te sluiten voor onderhoud.

Wat gebeurt er als ik een AC-onderbreker gebruik op een DC-systeem?

Doe dit niet.AC-onderbrekers zijn afhankelijk van de wisselstroom die nul overschrijdt om de elektrische boog te doven. De gelijkstroom passeert de nul niet, wat betekent dat de boog niet dooft en brand of explosie kan veroorzaken. U moet een onderbreker gebruiken die specifiek geschikt is voor gelijkstroomtoepassingen.

Hoe vervangt u veilig een hoogspannings-MCCB?

Veiligheid staat voorop. Volg deze stappen:

1. Stroomloos maken:Schakel de stroomopwaartse voeding uit en controleer of de spanning nul is.
2. Lockout/Tagout:Pas vergrendelingsapparaten toe om onbedoeld opnieuw inschakelen te voorkomen.
3. Verbinding verbreken:Verwijder de lijn- en belastingskabels (en neutraal indien van toepassing).
4. Vervangen:Demonteer de oude eenheid en installeer de nieuweAC-hoogspanningsstroomonderbreker met gegoten behuizing, waarbij ervoor wordt gezorgd dat alle verbindingen zijn aangedraaid volgens de specificaties van de fabrikant.
