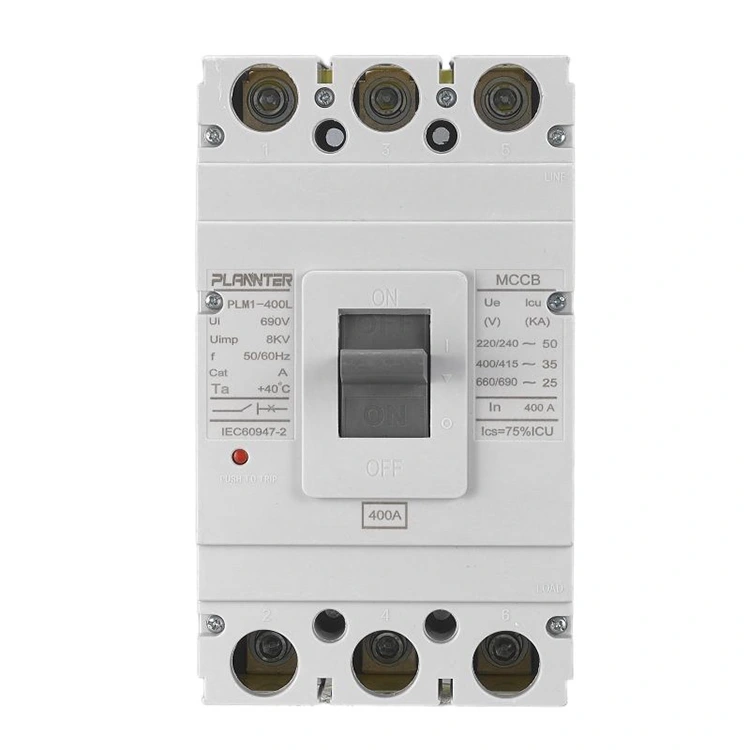

Elektrische 400A AC-stroomonderbreker met gegoten behuizing

Technische specificaties van elektrische 400A AC MCCB

• Nominale stroom (in):400A
• Nominale bedrijfsspanning (Ue):Wisselstroom 400V / 415V
• Nominale isolatiespanning (Ui):Tot AC 800V
• Nominale frequentie:50 / 60 Hz
• Aantal Polen:3P / 4P optioneel
• Breekcapaciteit (Icu):50 kA – 65 kA (IEC 60947-2)
• Nominaal servicebreekvermogen (Ics):75% – 100% van Icu
• Type uitschakeleenheid:Thermisch-magnetisch / elektronisch (optioneel)
• Reiskenmerken:Instelbare overbelastings- en vaste/instelbare kortsluitbeveiliging
• Mechanische levensduur:≥ 10.000 handelingen
• Elektrische levensduur:≥ 20.000 handelingen
• Contactmateriaal:Zilver-tinoxide-legering
• Installatiemethode:Vaste montage
• Verbindingstype:Voor-/achteraansluiting optioneel
• Bedieningsmechanisme:Handmatige bediening met optioneel gemotoriseerd mechanisme
• Beschermingsniveau:IP20 (hoger met behuizing)
• Omgevingstemperatuur:-5°C tot +40°C
• Naleving van normen:CEI 60947-2, ISO9001

Producteigenschappen:

√ Uitschakelvermogen bereikt 65 kA

√ Bedrijfsstroom van 400 A

√ Contacten gemaakt van zilverlegering met lage impedantie

√ Snel hefsysteem met vier stangen

√ Compacte constructie, eenvoudige installatie

√ Voldoet aan strenge verificatie van lusweerstand

√ Geautomatiseerde productie zorgt voor uniformiteit

√ Onmiddellijke kortsluitingsonderbreking

√ Betrouwbare stroomafwaartse circuitbeveiliging

√ Kostenefficiënt met minder onderhoudsbehoeften

Belangrijkste voordelen van 400A AC MCCB

Hoge stroombehandeling:

• Een vermogen van 400 A voor het beheer van zware belastingen in grote elektrische systemen
• Ondersteunt een betrouwbare werking van hoofdpanelen en stroomafwaartse apparatuur

Instelbare reisinstellingen:

• Thermisch-magnetische uitschakeleenheid maakt fijnafstelling mogelijk voor bescherming tegen overbelasting en kortsluiting
• Optimaliseert de bescherming op basis van belastingstype en toepassingsscenario

Hoog breekvermogen:

• Ultieme uitschakelcapaciteit (Icu) van 50–65 kA volgens IEC 60947-2-normen
• Onderbreekt snel ernstige foutstromen om apparatuur en kabels te beschermen

Compact ontwerp:

• Ruimtebesparende oplossing vergeleken met traditionele frame-stroomonderbrekers
• Eenvoudig te installeren en te onderhouden in schakelkasten en stroomverdeeleenheden

Veelzijdige accessoires:

• Optionele hulpcontacten, shunttrips en alarmmodules voor systeemintegratie
• Compatibel met diverse besturings- en monitoringopstellingen

Duurzaamheid en betrouwbaarheid:

• Contacten van zilver-tinoxide-legering met precisiestempels en laserlassen
• Elektrische levensduur van meer dan 20.000 cycli en lage contactweerstand van minder dan 35 micro-ohm
• Geavanceerde montage en kalibratie zorgen voor consistente bedieningskracht en prestaties

Verbeterde veiligheid:

• Het magnetische juk van siliciumstaal met hoge permeabiliteit garandeert een kortsluitreactie van minder dan 10 ms
• 100% fabrieksinspectie met koppelgekalibreerde klemschroeven en verificatie van de lusweerstand
• Betrouwbare bescherming tegen elektrische storingen en verbeterde personeelsveiligheid

Veelgestelde vragen

Wat is de belangrijkste toepassing van een 400A MCCB?

• De elektrische 400A AC-stroomonderbreker met gegoten behuizing wordt gebruikt in hoofdstroomverdeelpanelen voor industriële, commerciële en grote residentiële systemen.
• Beschermt circuits tegen overbelasting, kortsluiting en foutstromen.
• Zorgt voor een betrouwbare werking van stroomafwaartse apparatuur zoals motoren, transformatoren en grote apparaten.

Is de uitschakelinstelling van 400A instelbaar?

• Ja, de MCCB beschikt over een thermisch-magnetische uitschakeleenheid met instelbare instellingen.
• Maakt maatwerk mogelijk op basis van het belastingstype en de veiligheidseisen.
• Helpt hinderlijk struikelen te voorkomen terwijl de effectieve bescherming behouden blijft.

Wat is het verschil tussen 3P en 4P 400A MCCB's?

• 3P MCCB: Beschermt driefasige circuits, waardoor de neutrale lijn ononderbroken blijft.
• 4P MCCB: Beschermt driefasige circuits plus de neutrale lijn en biedt volledige ontkoppeling.
• De selectie is afhankelijk van systeemvereisten en veiligheidsnormen.

Welke kabelmaat moet ik gebruiken voor een 400A MCCB?

• De kabelgrootte is afhankelijk van het installatietype, het isolatiemateriaal en het toegestane spanningsverlies.
• Meestal worden 400A MCCB's gecombineerd met kabels variërend van 120 mm² tot 185 mm² koperen geleiders.
• Raadpleeg Pugao Electric voor nauwkeurige aanbevelingen op basis van specifieke projectomstandigheden.

Hoe vaak moet een 400A MCCB worden getest?

• Voor kritieke systemen wordt een periodieke inspectie aanbevolen, doorgaans elke 6 tot 12 maanden.
• Test op mechanische werking, uitschakelreactie en verbindingsintegriteit.
• Zorgt ervoor dat de elektrische 400A AC-stroomonderbreker met gegoten behuizing betrouwbare bescherming behoudt gedurende de hele levensduur.
