Luchtschakelaar-stroomonderbreker

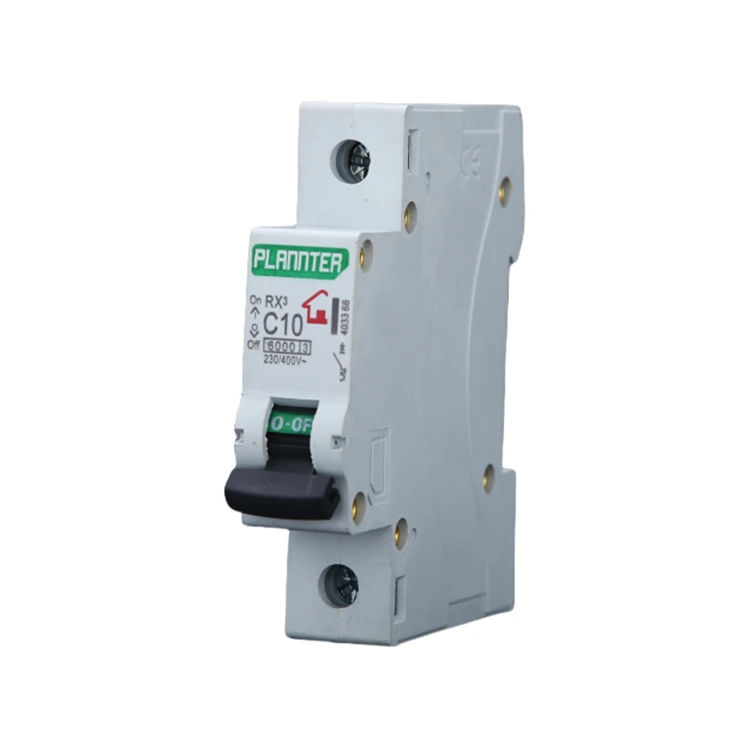

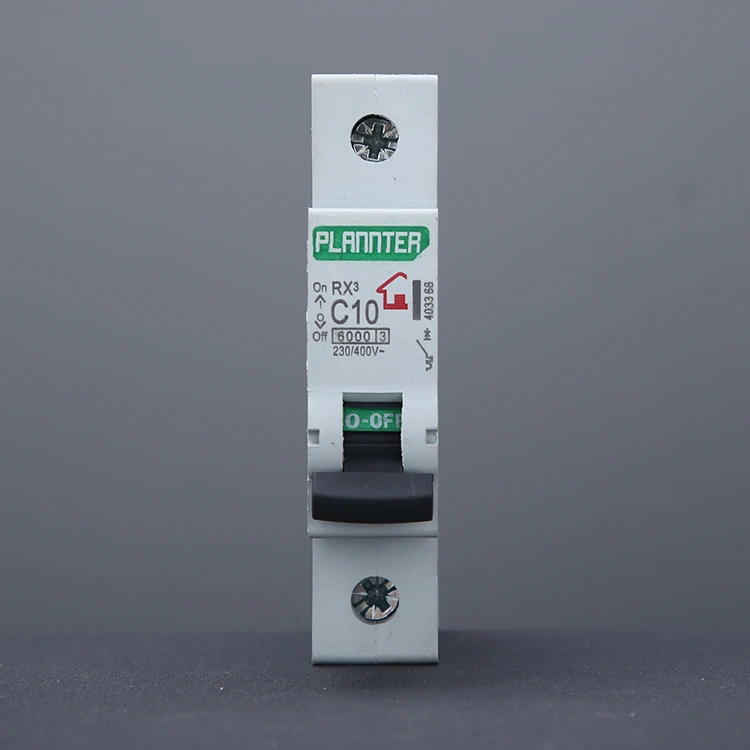

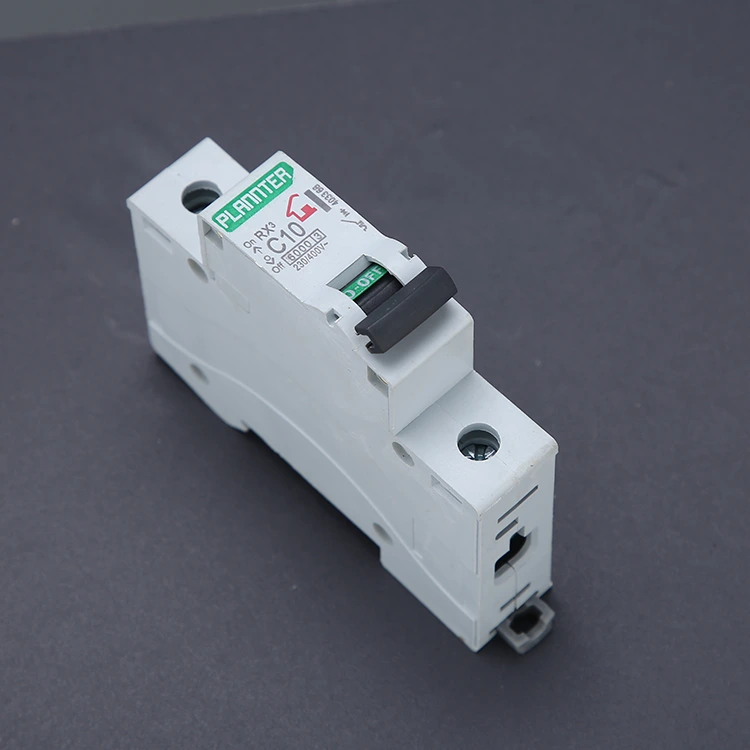

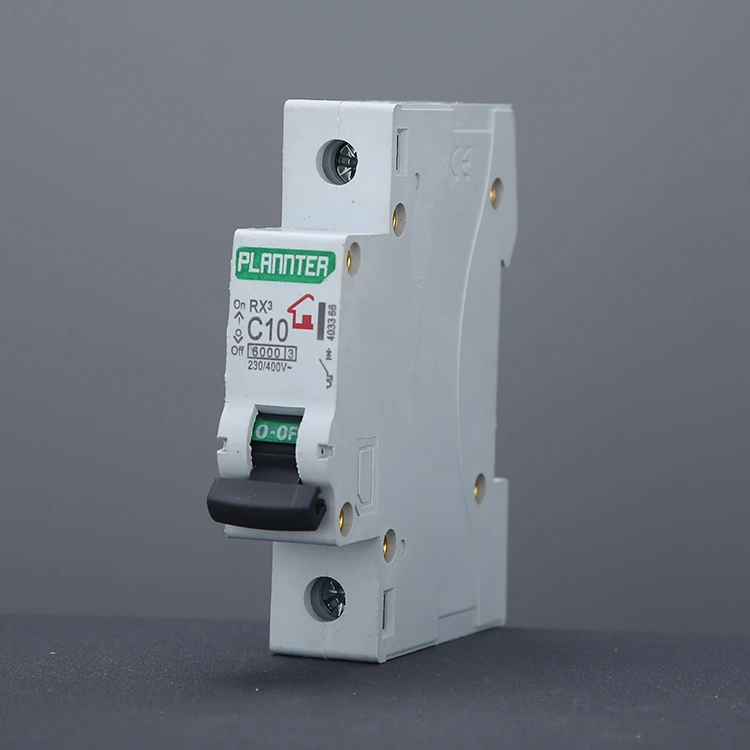

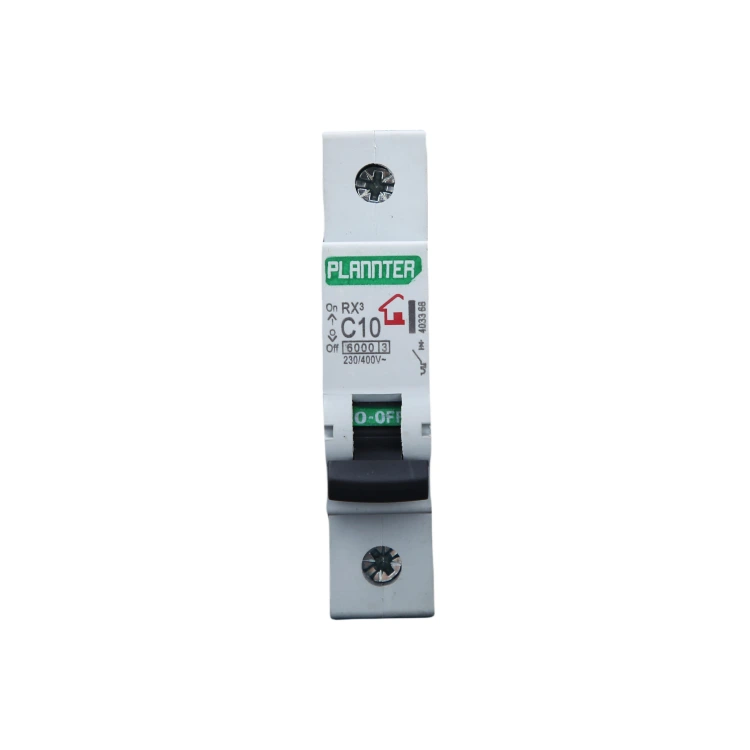

PUGAO (Plannter Electric) is een professionele fabrikant en leverancier in China. Het volume van onze Air-Switch Circuit Breaker (MCB) is slechts 1/3 van dat van traditionele producten (standaard 1P breedte 18 mm), ondersteunt railmontage, de vervangingstijd kan binnen 2 minuten worden geregeld en de transparante schaal is handig voor het oplossen van problemen. Veiligheidsprestaties, met thermische beveiliging tegen overbelasting en dubbele magnetische beveiliging tegen kortsluiting, boogblustechnologie is bestand tegen 400V herstelspanning, boogblustijd <0,1 seconden.

De luchtschakelaar-stroomonderbreker is breed aanpasbaar en geschikt voor omgevingen van -5°C tot 40°C. Economische voordelen worden aangetoond door een levensduur van 10.000 schakelingen tegen 40% lagere kosten dan zekeringssystemen. Toepassingen omvatten de bescherming van huishoudelijke en industriële circuits, waarbij de selectie zich moet concentreren op stroomwaarden (6A-125A), uitschakelvermogen (6kA voor huishoudelijk gebruik, ≥10kA voor industrieel.

Wat is een luchtschakelaar-stroomonderbreker?

Een Air-Switch-stroomonderbreker is een circuitbeveiligingsapparaat dat lucht als boogblusmedium gebruikt. Het is ontworpen om de stroomtoevoer automatisch te onderbreken in geval van overbelasting of kortsluiting, waardoor de veiligheid van zowel de bedrading als de apparatuur wordt gewaarborgd.

Wanneer de schakelaar een stroom met hoge stroom onderbreekt, ontstaat er een intense elektrische boog met hoge temperatuur tussen de contacten. Als deze boog niet onmiddellijk wordt gedoofd, kan de schakelaar doorbranden of zelfs brand veroorzaken.

De luchtschakelaar is voorzien van een speciaal ontworpen interne boogdovende kamer. Wanneer een boog wordt gegenereerd, wordt deze in deze kamer gedreven, waar deze wordt gesegmenteerd in talloze kleinere bogen en snel wordt afgekoeld door de omringende lucht, wat resulteert in het doven van de boog.

Sollicitatie

1. Bescherming van huishoudelijke apparaten: miniatuurstroomonderbrekers worden veel gebruikt in airconditioners, wasmachines en andere huishoudelijke apparaten om de veiligheid van huishoudelijke elektriciteit te bieden. Bescherm apparatuur en persoonlijke veiligheid.

2. Industriële toepassingen: Luchtschakelaarstroomonderbrekers zijn erg belangrijk in industriële automatisering, energiesystemen en communicatieapparatuur, overbelastings- en kortsluitbeveiliging, die een stabiele werking kunnen garanderen, zelfs in complexe elektrische systemen.

Voordeel

Goede veiligheidsprestaties: PUGAO heeft een eigen technisch team en maakt gebruik van geavanceerde elektronische besturingstechnologie, die een superveiligheidsbeschermingsfunctie heeft en automatisch de stroomvoorziening kan uitschakelen wanneer de elektriciteit abnormaal is, waardoor brand en andere ongelukken effectief worden voorkomen.

Eenvoudige installatie en onderhoud: compact en handig, of het nu gaat om het installeren van nieuwe apparatuur of het reviseren van circuits, het is gemakkelijk en snel voor dagelijks onderhoud en vervanging.

Sterke toepasbaarheid: Air-Switch-stroomonderbrekers kunnen worden aangepast aan de behoeften van verschillende elektrische systemen, inclusief specificatieparameters, merken, enz.

Gebruiksaanbevelingen

1. Selecteer de juiste nominale stroom

De nominale stroom van de luchtschakelaar-stroomonderbreker moet ≥ 1,2 tot 1,5 keer de werkelijke belastingsstroom zijn. Het selecteren van een te lage classificatie kan leiden tot frequente uitschakelingen, terwijl het selecteren van een te hoge classificatie de beschermingsgevoeligheid in gevaar brengt. Geef de specifieke details van uw project op, en PUGAO zal uw vereisten beoordelen en een passende oplossing aanbevelen.

2. Selecteer de juiste uitschakelcurve op basis van de belasting

Type B: Verlichting en ohmse belastingen

Type C: apparatuur voor algemeen gebruik, stopcontacten en kleine motoren

Type D: Apparatuur met hoge inschakelstromen en grote motoren

Als u het niet zeker weet, geef dan prioriteit aan het selecteren van de C-Curve, aangezien deze de grootste veelzijdigheid biedt.

3. Correcte installatie

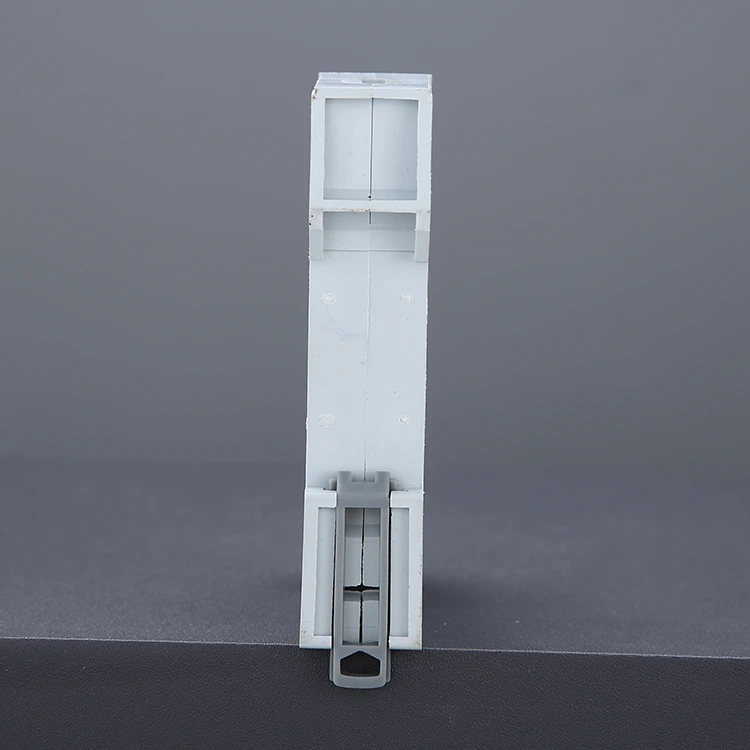

Bij installatie van de ACB moet deze op een standaard DIN-rail worden gemonteerd. De bedradingsklemmen moeten stevig worden vastgedraaid om losraken en daaropvolgende oververhitting te voorkomen. Gebruik draden die voldoen aan de gespecificeerde diktevereisten (voor een nominale waarde van 32A wordt bijvoorbeeld een draaddoorsnede van ≥ 4 mm² aanbevolen).

Aanbevolen installatieomgeving: Installeer in een droge, goed geventileerde verdeelkast. Vermijd blootstelling aan hoge temperaturen, vochtigheid of corrosieve omgevingen; installeer indien nodig een extra beschermende behuizing.

4. Vermijd langdurig gebruik bij volle belasting

Het wordt aanbevolen om de werkelijke bedrijfsstroom binnen 70%–80% van de nominale waarde te houden. Langdurig gebruik bij volledige belasting kan leiden tot overmatige temperatuurstijging en een kortere levensduur.

Veelvoorkomende fouten en probleemoplossing

Storingen in luchtschakelaarstroomonderbrekers zijn doorgaans het gevolg van overbelasting, slechte bedrading of onjuiste productselectie. Door te zorgen voor de juiste productselectie, juiste installatie en regelmatige inspecties kunnen meer dan 90% van de potentiële problemen effectief worden vermeden.

Samen met uw productlevering bieden wij uitgebreide aanbevelingen met betrekking tot installatie, gebruik en onderhoud; De volgende lijst met veelvoorkomende problemen dient als nuttig naslagwerk.

1. Frequent struikelen

Symptoom: Nadat apparaten met een hoog vermogen gedurende een bepaalde periode zijn gebruikt, schakelt de stroomonderbreker automatisch uit en voelt de schakelaar merkbaar warm aan.

Oorzaken:

Overmatige belasting: De totale stroom die wordt getrokken door de apparaten die binnen het circuit werken, overschrijdt de nominale stroomcapaciteit van de stroomonderbreker.

Hoge omgevingstemperatuur: Een slechte warmteafvoer in de verdeelkast zorgt ervoor dat de interne thermische detectiecomponenten van de stroomonderbreker voortijdig worden geactiveerd.

Oplossing: Verminder het aantal apparaten met hoog vermogen die op hetzelfde circuit zijn aangesloten om de belasting te verdelen.

Als de belasting inderdaad noodzakelijk is en de bestaande bedradingsspecificaties dit toestaan, upgrade dan naar een stroomonderbreker met een hogere stroomwaarde.

2. Onmiddellijk uitschakelen

Symptoom: Onmiddellijk na het sluiten van de stroomonderbreker of het aansluiten van een specifiek apparaat, schakelt de onderbreker onmiddellijk uit, vaak vergezeld van een luide knal of een zichtbare vonk.

Oorzaken:

Lijnkortsluiting: De fasedraad is in direct contact gekomen met de neutrale draad.

Beschadigd apparaat: Er heeft zich een interne elektrische storing of kortsluiting voorgedaan in een van de aangesloten apparaten.

Oplossing: Probeer niet herhaaldelijk de onderbreker te forceren. Koppel alle apparaten los die op dat specifieke circuit zijn aangesloten en probeer vervolgens de stroomonderbreker opnieuw te sluiten.

Als de stroomonderbreker niet meer uitschakelt, betekent dit dat een van de apparaten defect is; Als het apparaat blijft struikelen, duidt dit erop dat de bedrading in de muur beschadigd is, waardoor inspectie door een professionele elektricien vereist is.

3. Tuimelhendel kan niet worden gereset

Symptoom: Na het struikelen voelt de tuimelhendel los of slap aan; Wanneer hij naar de "AAN"-positie wordt geduwd, springt hij onmiddellijk terug naar de "UIT"-positie.

Oorzaken:

Fout niet gewist: er is nog steeds sprake van kortsluiting of ernstige overbelasting binnen de lijn; het "free-trip" -mechanisme van de stroomonderbreker zorgt voor bescherming.

Schade aan het interne mechanisme: Na een extreme kortsluiting kunnen de interne contacten aan elkaar zijn gelast, of zijn de mechanische veren mogelijk beschadigd door vermoeidheid.

Oplossing: Controleer eerst of de resetknop op het reststroomapparaat (RCD) er niet uit is gekomen.

Als u de stroomonderbreker niet kunt sluiten, zelfs nadat u externe fouten hebt uitgesloten, betekent dit dat de stroomonderbreker zelf beschadigd is en moet worden vervangen.

4. Oververhitting van de aansluiting of verkleuring van de behuizing

Symptoom: Er wordt een brandgeur waargenomen of de plastic behuizing rond de bedradingsklemmen van de stroomonderbreker ziet er vergeeld of zwart uit.

Oorzaken:

Losse verbindingen: dit vormt het gevaarlijkste gevaar. Als u de schroeven niet goed vastdraait, neemt de contactweerstand toe, waardoor extreme hitte ontstaat.

Niet-overeenkomende draaddikte: Het gebruik van te dunne draden heeft tot gevolg dat de warmte rechtstreeks naar de stroomonderbreker wordt overgedragen.

Oplossing: Schakel onmiddellijk de stroomtoevoer uit! Knip de verbrande uiteinden van de draden weg, strip de isolatie opnieuw en draai de schroeven stevig vast. Als de behuizing van de stroomonderbreker door hitte is vervormd, moet de gehele unit worden vervangen.

5. Duidelijk zoemend geluid tijdens gebruik

Symptoom: Tijdens de werking zendt de stroomonderbreker een zwak maar continu elektromagnetisch zoemend geluid uit (karakteristiek voor wisselstroom).

Oorzaken:

Elektromagnetisch mechanisme Trillingen: Het interne elektromagnetische anker is ongelijkmatig of er zijn vreemde voorwerpen in het mechanisme terechtgekomen.

Hoge stroombelasting: Bij gebruik op bijna volledige capaciteit zorgen magnetische veldkrachten ervoor dat interne componenten enigszins gaan resoneren.

Oplossing: Een heel zwak zoemend geluid is doorgaans normaal. Als het geluid echter luid of intens is (vooral als het gepaard gaat met oververhitting), duidt dit erop dat interne componenten aan het verouderen zijn; vervanging van het apparaat wordt aanbevolen.
