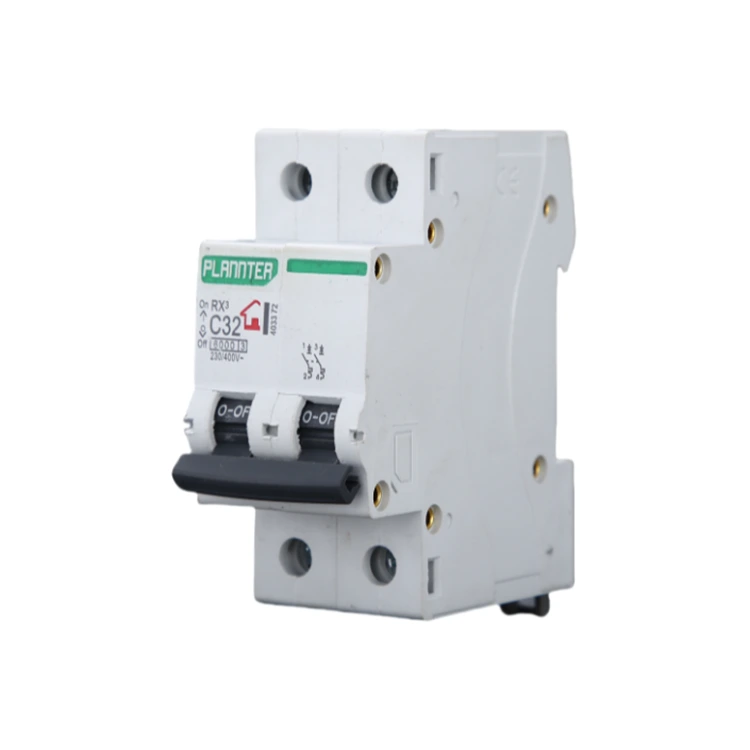

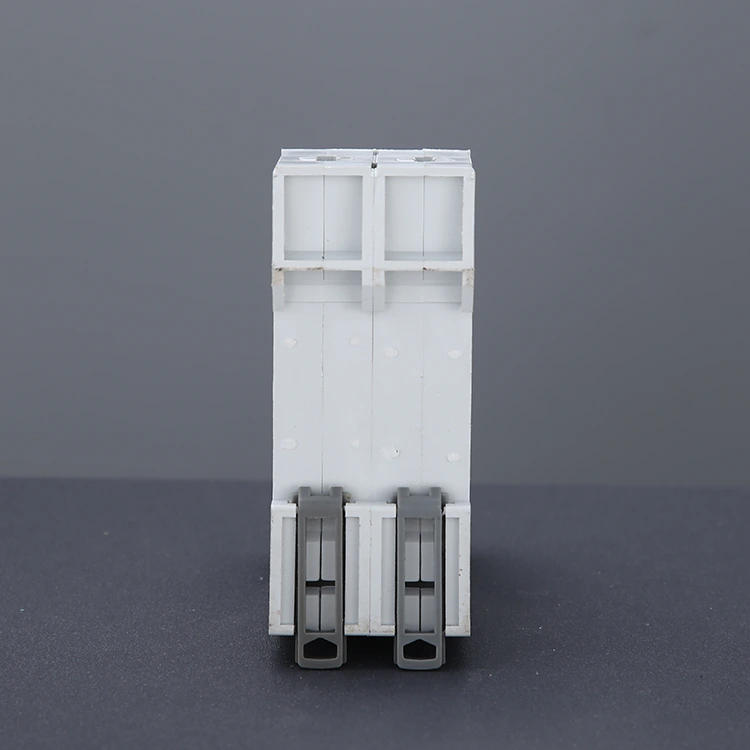

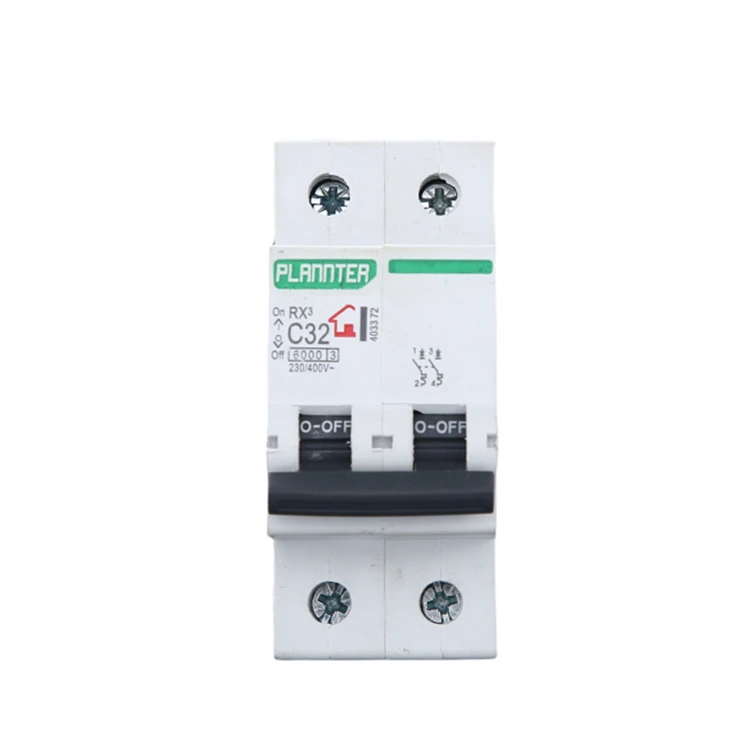

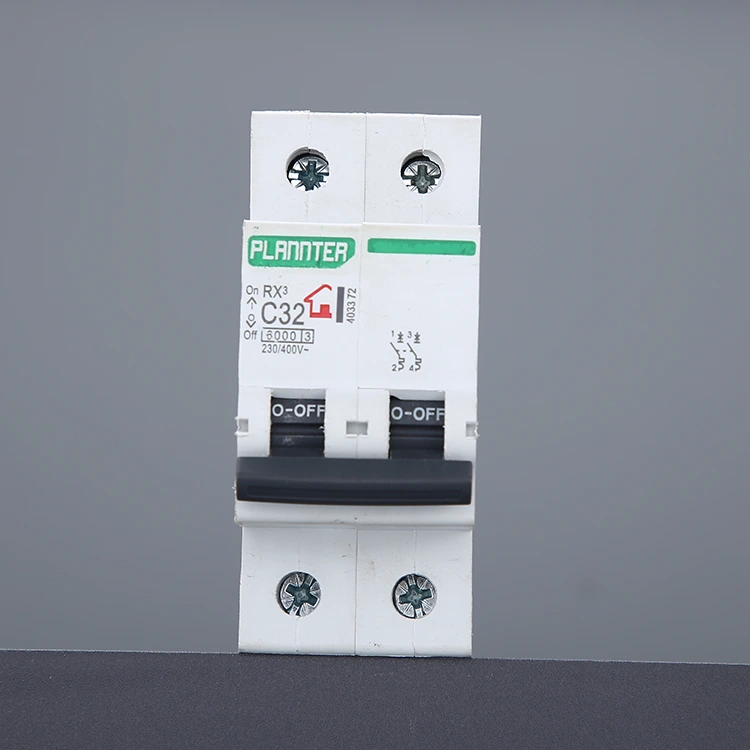

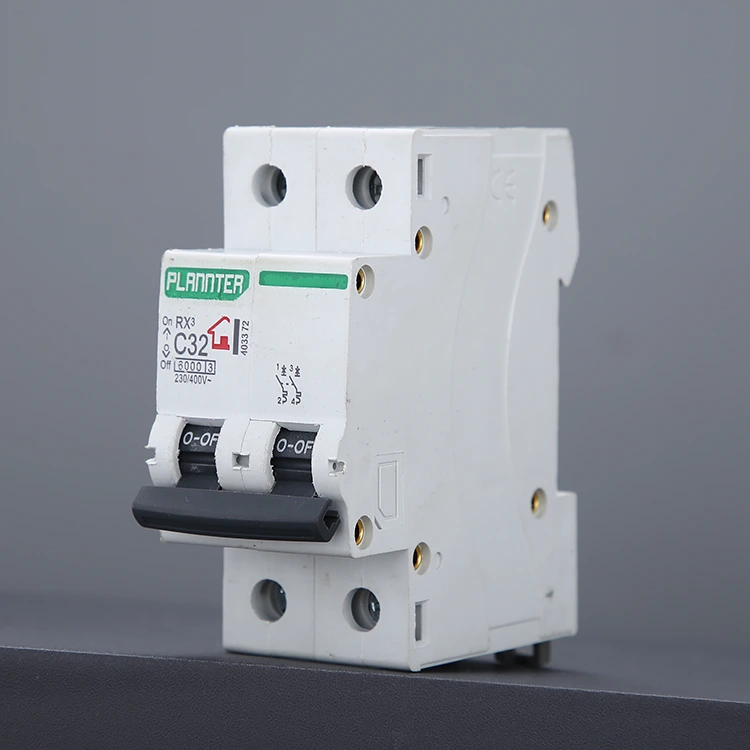

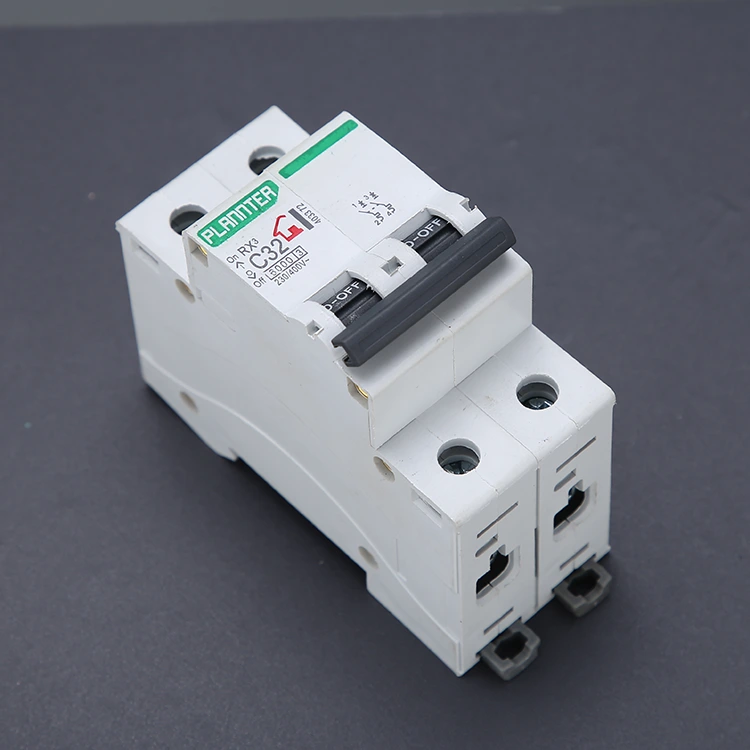

DZ47 luchtschakelaar-stroomonderbreker

De hoogwaardige DZ47 luchtschakelaar-stroomonderbreker wordt aangeboden door de PUGAO-fabriek (Plannter Electric) en is een soort elektrisch beveiligingsapparaat dat wordt gebruikt in AC-circuits, met twee onafhankelijke polen, die in staat zijn om de branddraad en de nuldraad in het circuit af te snijden. tegelijkertijd. Het bewaakt de huidige verandering in het circuit in realtime via het ingebouwde thermische magnetische stripmechanisme of elektronische stripmechanisme, en wanneer het circuit overbelast, kortgesloten of andere abnormale omstandigheden is, kan de DZ47 Air-Switch-stroomonderbreker snel en automatisch worden losgekoppeld om de stroomtoevoer af te sluiten, waardoor schade aan apparatuur, circuitbrand en andere veiligheidsongevallen wordt vermeden. De door PUGAO vervaardigde producten voldoen strikt aan de CE-, CCC- en ISO9001-certificaten.

Werkingsprincipe

De DZ47 luchtschakelaar-stroomonderbreker is een sterk gestandaardiseerd product. Het volwassen productieproces en de geavanceerde technologie van PUGAO maken gebruik van drie kernprincipes: thermische uitschakeling, magnetische uitschakeling en luchtboogdoving. Onze producten bieden betrouwbare bescherming voor duizenden elektrische systemen wereldwijd.

1. Thermische trip

De stroomonderbreker bevat een bimetaalstrip die bestaat uit twee metalen met verschillende thermische uitzettingscoëfficiënten. Wanneer de circuitstroom de nominale waarde overschrijdt maar het kortsluitniveau nog niet heeft bereikt, zorgt de door de stroom gegenereerde warmte ervoor dat de bimetaalstrip naar één kant buigt.

Nadat het in een vooraf ingestelde hoek is gebogen, activeert het een mechanische koppeling, waardoor de stroomonderbreker wordt geactiveerd. Onze bimetaalstrip is gebaseerd op 14 jaar opgebouwde kalibratie-ervaring en is gemaakt van zeer zuiver materiaal, wat resulteert in een gevoelige en consistente reactie op stroomschommelingen.

2. Magnetische trip

De stroomonderbreker bevat een elektromagnetische spoel. Wanneer er kortsluiting optreedt, stijgt de stroom onmiddellijk tot meerdere malen of zelfs tientallen malen de normale waarde. Deze enorme stroom genereert een krachtig magnetisch veld in de spoel, waardoor het elektromagneetanker onmiddellijk als een zuiger wordt aangetrokken.

Het anker heeft rechtstreeks invloed op het uitschakelmechanisme, waardoor een onmiddellijke stroomonderbreking op millisecondenniveau wordt bereikt.

Onze fabriek maakt gebruik van hooggeleidend koper en een volledig geautomatiseerd puntlasproces om ervoor te zorgen dat het mechanisme niet vastloopt of faalt onder invloed van hoogfrequente stroom.

3. Boogblussysteem

Op het moment dat de contacten scheiden, breekt de hoogspanningsstroom de lucht af, waardoor een boog met hoge temperatuur ontstaat, die in een speciaal ontworpen boogdovende kamer wordt getrokken. Meerdere lagen metalen roosters verdelen de boog in verschillende kleine segmenten, waardoor deze snel afkoelt en dooft om verbrande contacten te voorkomen.

Onze DZ47-serie optimaliseert de plaatsingsdichtheid van het boogdovende rooster, waardoor interne componenten effectief worden beschermd, zelfs onder frequente uitschakelomstandigheden.

Technische voordelen

PUGAO's DZ47 luchtschakelaar-stroomonderbreker maakt gebruik van hoogwaardige thermomagnetische ontkoppelingstechnologie om een ​​nauwkeurige en betrouwbare werking onder verschillende complexe bedrijfsomstandigheden te garanderen. Het product heeft de volgende kernvoordelen:

Hoog uitschakelvermogen: het standaardmodel heeft een uitschakelvermogen tot 6 kA, wat voldoet aan de kortsluitbeveiligingseisen van stedelijke elektriciteitsnetten en industriële omgevingen.

Brede toepasbaarheid op spanning: ondersteuning voor AC 230/400V-systeem, sterke compatibiliteit, toepasbaar op een groot aantal nationale en regionale elektriciteitsnetnormen.

Modulair ontwerp: compact formaat, ondersteuning voor DIN-railmontage, eenvoudig te integreren in allerlei verdeelkasten en schakelkasten.

Sterk boogdovende vermogen: DZ47 luchtschakelaar-stroomonderbreker neemt de structuur aan die een meerlaagse keramische afstandhouder en een metalen boogdovende grille combineert, die de boog effectief onderdrukt en de levensduur verlengt.

Lange mechanische levensduur: na rigoureuze tests is de mechanische levensduur tot meer dan 10.000 keer.

Veelgestelde vragen

Vraag: Kunnen de stroomonderbrekers uit de DZ47-serie worden gebruikt in DC-systemen?

A: Nee. De DZ47-serie is een luchtschakelaar die speciaal is ontworpen voor AC. Wisselstroom (AC) heeft een nuldoorgangskarakteristiek en het interne boogdovende rooster dooft bogen effectief.

Gelijkstroom (DC) heeft geen nuldoorgangskarakteristiek. Het gebruik van een AC-stroomonderbreker kan resulteren in niet-gedoofde vlambogen, wat mogelijk brand kan veroorzaken. Als u een zonne- of batterijsysteem nodig heeft, neem dan contact met ons op voor specifieke DC-stroomonderbrekerspecificaties.

Vraag: Hoe kies ik tussen de drie verschillende uitschakelcurven (B, C en D)?

A: De selectie is afhankelijk van uw belastingstype:

Type B (3-5In): Geschikt voor lage inschakelstroombelastingen, zoals puur resistieve verwarmingselementen en computerapparatuur.

Type C (5-10In): De meest voorkomende specificatie, geschikt voor verlichtingsarmaturen, algemene huishoudelijke apparaten en commerciële stroomdistributie.

Type D (10-14In): Geschikt voor apparatuur met extreem hoge startstromen, zoals kleine motoren, compressoren of industriële transformatoren.

Pugao beschikt over een professioneel technisch team dat u op basis van uw technische tekeningen nauwkeurig selectieadvies kan geven. Neem contact met ons op om uw wensen kenbaar te maken en ontvang een gratis offerte!

Voor verdere technische vragen kunt u direct contact opnemen met onze engineers; wij zullen snel reageren.
