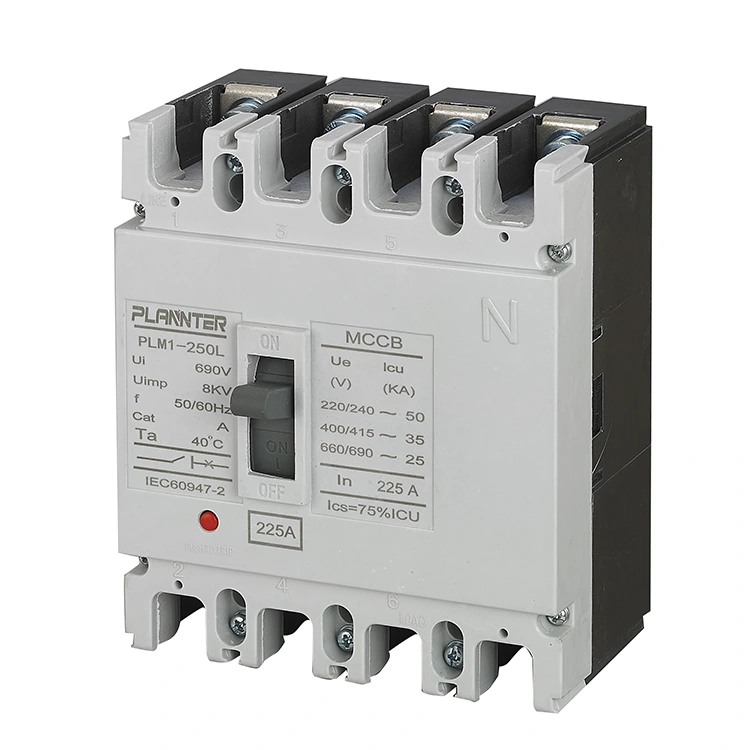

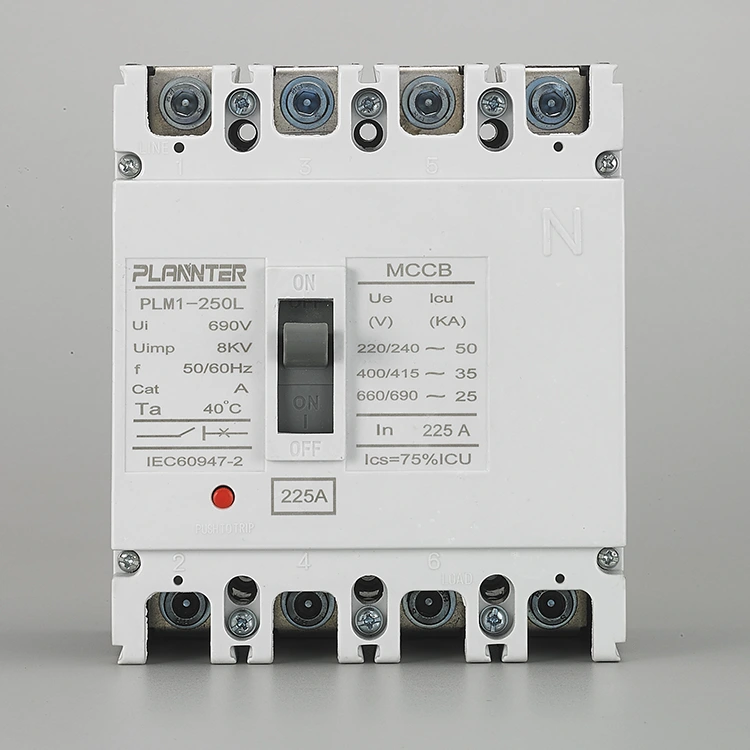

AC 4-polige stroomonderbreker met gegoten behuizing 225A

Wat is een AC 4-polige gegoten stroomonderbreker 225A?

DeAC 4-polige stroomonderbreker met gegoten behuizing 225Ais een gespecialiseerd elektrisch beveiligingsapparaat dat is ontworpen om driefasige circuits met een neutrale lijn (L1, L2, L3, N) te beveiligen. Het heeft een vermogen van 225 Ampère en dient als kerncomponent voor de tussenliggende stroomverdeling, waarbij stroomafwaartse apparatuur wordt beschermd tegen overbelasting en kortsluiting, terwijl totale systeemisolatie wordt gegarandeerd.

Hoe het werkt, werkt en debugt

Operationeel mechanisme

Het apparaat beschikt over een duidelijk, responsief handmatig bedieningsmechanisme met duidelijke voelbare feedback. De greepposities zijn expliciet gemarkeerd:

• OP:Circuit is gesloten en bekrachtigd.
• UIT:Het circuit is open en spanningsloos.
• GESPRAKELD:Tussenpositie die aangeeft dat er een fout is opgetreden.

Werkingsprincipe

AC 4-polige stroomonderbreker met gegoten behuizing 225A maakt gebruik van een thermisch-magnetische uitschakeleenheid voor dubbellaagse bescherming:

• Thermische beveiliging (overbelasting):Maakt gebruik van een bimetaalelement voor uitschakeling in omgekeerde tijd. Hoe hoger de overbelastingsstroom, hoe sneller de trip.
• Magnetische bescherming (kortsluiting):Biedt een onmiddellijke reactie om grote foutstromen (tot tientallen kA) onmiddellijk op te heffen.

Inbedrijfstelling & Accessoires

De serie biedt sterke uitbreidbaarheid voor specifieke toepassingsbehoeften. De inbedrijfstelling omvat het installeren van de vereiste add-ons in de daarvoor bestemde slots:

• Hulpcontacten:Voor signalering op afstand van de status van de onderbreker.
• Shunt-vrijgave:Maakt uitschakeling/opening van de onderbreker op afstand mogelijk.
• Onderspanningsvrijgave:Schakelt de onderbreker automatisch uit als de spanning onder een veilig niveau daalt.
• RCD-module:Voegt aardlekbeveiliging toe voor uitgebreide veiligheid.

Belangrijkste technische kenmerken en specificaties

Capaciteit

Nominale stroom van225A, geschikt voor middelzware distributielasten.

Polen

4-polig (4P):Beschermt drie fasen plus de nulleider en zorgt voor volledige isolatie van het circuit.

Spanning

Ontworpen voor standaard AC-distributienetwerken (meestal 400V/690V AC).

Uitschakeleenheid

StandaardThermisch-magnetischunit met instelbare of vaste instellingen, afhankelijk van de modelvariant.

Onderbreek beoordelingen

Hoog kortsluituitschakelvermogen (Icu) dat veilig tientallen kiloampères kan verwerken.

Montage

Maakt gebruik van veiliggeschroefde verbindingen, waardoor een betrouwbare elektrische interface voor toepassingen met hoge stroomsterkte wordt gegarandeerd.

Bouw

Robuust gegoten behuizingsontwerp dat schokbestendig en vormvast is.

Kwaliteitsborging en levering

Bij Pugao Electric is ons principe 'voorkomen dat defecten naar de volgende fase gaan'.

• 100% inspectie:Elke unit ondergaat vóór verzending mechanische, elektrische en omgevingstests.
• Exportverpakking:AC 4-polige stroomonderbreker met gegoten behuizing 225A is beveiligd om handling over lange afstanden te weerstaan.
• Snelle levering:Reguliere modellen zijn vaak uit voorraad leverbaar, terwijl op maat gemaakte bestellingen een bevestigde productietijdlijn volgen.

<

Productspecificatie

Veelgestelde vragen

Waarom een ​​4-polig gebruiken in plaats van een 3-polig?

Een 4-polige onderbreker ontkoppelt alle drie de fasenEntegelijkertijd de neutrale geleider. Dit is essentieel voor:

• Veiligheid:Zorgt voor totale isolatie van het circuit voor onderhoudspersoneel.
• Reservevoedingssystemen:Vereist voor overdrachtsschakelaars (ATS) om nulleider-naar-aarde-lussen te voorkomen bij het schakelen tussen net- en generatorstroom.
• Harmonische beperking:Beschermt tegen neutrale stromen veroorzaakt door niet-lineaire belastingen (zoals VFD's en computers).

Wat is de spanningswaarde?

DeAC 4-polige stroomonderbreker met gegoten behuizing 225Ais doorgaans geschikt voor standaard industriële distributiespanningen, die doorgaans worden ondersteund400 V tot 690 V ACsystemen. Raadpleeg het specifieke typeplaatje op de unit voor de exacte nominale bedrijfsspanning (Ue) en isolatiespanning (Ui).

Wat is het type reiseenheid?

Standaardmodellen maken gebruik van aThermisch-magnetische uitschakeleenheid:

• Thermisch:Biedt omgekeerde tijdbescherming tegen overbelasting met behulp van een bimetaalstrip.
• Magnetisch:Biedt onmiddellijke bescherming tegen kortsluiting.

Opmerking: Er zijn mogelijk elektronische trip-units beschikbaar voor nauwkeurigere instellingen.

Wat is het breekvermogen?

Het uitschakelvermogen (Icu) varieert per specifieke modelvariant, maar is ontworpen om aanzienlijke foutstromen aan te kunnen die typisch zijn voor tussenliggende distributie. DeAC 4-polige stroomonderbreker met gegoten behuizing 225Abiedt over het algemeen een breekvermogen variërend van25kA tot 85kA(bij 400V), zodat hij kortsluitingen veilig en zonder schade kan onderbreken.
