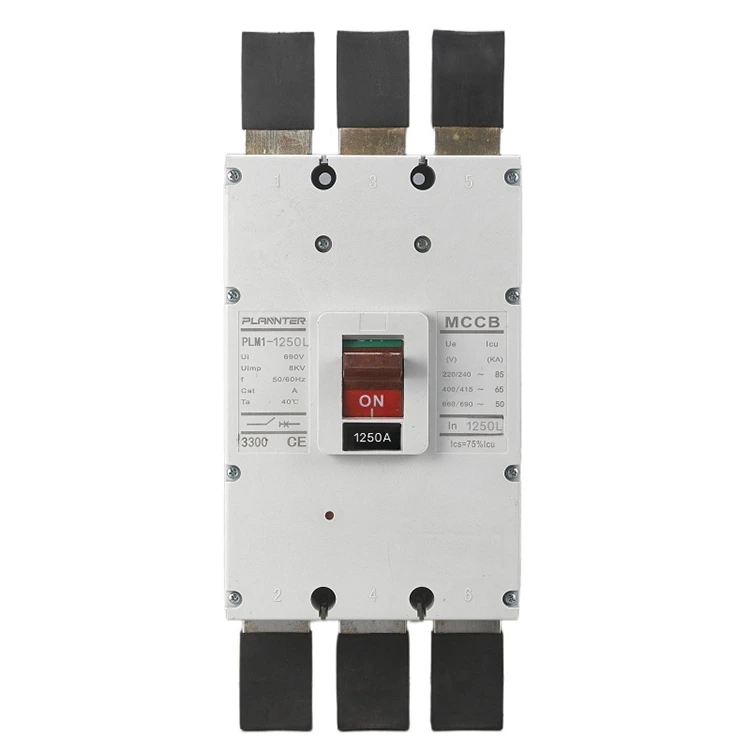

AC 690V gegoten behuizingsbreker

Wat is een AC 690V gegoten behuizingsbreker?

EenAC 690V gegoten behuizingsbrekeris een hoogspanningsbeveiligingsapparaat dat is ontworpen om elektrische circuits te beschermen tegen overbelasting, kortsluiting en fouten. In tegenstelling tot standaard 400V-onderbrekers is deze unit ontworpen om hogere spanningsniveaus aan te kunnen, waardoor hij ideaal is voor het verkleinen van de kabeldoorsnede en het verbeteren van de energie-efficiëntie in zware industriële en grote commerciële toepassingen.

Productspecificatie

Belangrijkste kenmerken en technische specificaties

Spanning en capaciteit

• Nominale spanning:690 V wisselstroom (50/60 Hz).
• Weerstandsstroom op korte termijn (Icw):Geschat op 85 kA/1s tot 100 kA/1s, waardoor de unit tijdens kortsluitpieken intact blijft.
• Serviceonderbrekingscapaciteit (Ics):75% tot 100% van Icu, waardoor de onderbreker zonder onderhoud weer in bedrijf kan worden genomen na het verhelpen van een storing.

Huidige beoordelingen

Verkrijgbaar in verschillende framegroottes, inclusief modellen met hoge stroomsterkte tot1250A, geschikt voor hoofddistributiefeeders.

Trip-eenheden

Uitgerust met intelligente trip-units die gefaseerde bescherming bieden:

• Lange vertraging:Voor bescherming tegen overbelasting (inverse-time uitschakeling).
• Korte vertraging:Voor selectieve coördinatie bij gedeeltelijke kortsluiting.
• Onmiddellijke werking:Voor kritische kortsluitonderbreking (totale uitschakeltijd 15 ms–30 ms).

Normen

Volledig compatibel met IEC 60947-2 en GB-normen, waardoor wereldwijde compatibiliteit en veiligheid worden gegarandeerd.

Belangrijkste voordelen

Waarom kiezen voor onzeAC 690V gegoten behuizingsbreker?

• Superieure stabiliteit:Hoge Icw-classificatie garandeert dynamische en thermische stabiliteit tegen plotselinge kortsluiting.
• Ononderbroken stroom:Dankzij het hoge Ics-vermogen kan de onderbreker het maximale aantal fouten aan en kan hij blijven werken, waardoor de uitvaltijd tot een minimum wordt beperkt.
• Selectieve bescherming:Nauwkeurige uitschakelinstellingen zorgen ervoor dat alleen het defecte circuit wordt geïsoleerd, waardoor de hoofdlijn onder spanning blijft.

Toepassingen

Onze onderbrekers zijn essentieel voor centrale stroomdistributie in veeleisende omgevingen:

• Zware industrie:Chemische fabrieken, staalfabrieken en autofabrieken.
• Kritieke infrastructuur:Centrale stroomkamers in grote ziekenhuizen en luchthaventerminals.
• Grote gebouwen:Bescherming van gevoelige apparatuurruimten en distributie van stroom naar volledige gebouwvleugels.

Waarom kiezen voor Pugao Electric?

Als professionalFabrikantinChinaWij geloven dat geavanceerde apparatuur de basis vormt voor kwaliteit.

• Intelligente productie:Wij maken gebruik van geautomatiseerde wikkelmachines en computergestuurde precisie-spuitgietsystemen.
• Consistente kwaliteit:Sleutelbouten worden aangedraaid met gekalibreerd gereedschap en elke eenheid wordt getest op slag, contactdruk en werking bij volledige belasting.
• Snelle levering:Dankzij onze efficiënte productielijnen kunnen we bestellingen snel leveren zonder dat dit ten koste gaat van de prestaties.

Veelgestelde vragen

Wat is het breekvermogen van een 690V AC MCCB?

Onze units hebben doorgaans een ultieme uitschakelcapaciteit (Icu) van maximaal 100 kA en een service-uitschakelcapaciteit (Ics) van 75-100% van Icu.

Welke stroomwaarden zijn beschikbaar voor 690V MCCB's?

We bieden een breed scala aan vermogens, doorgaans van 100A tot 1250A of 1600A, afhankelijk van de framegrootte.

Wat zijn de meest voorkomende soorten reizen?

Veel voorkomende typen zijn onder meer Thermal-Magnetic (TM) voor algemeen gebruik en Electronic (gebaseerd op microprocessors) voor nauwkeurige bescherming en communicatie.

Zijn 690V-onderbrekers geschikt voor gelijkstroom?

Over het algemeen niet. AC-onderbrekers zijn afhankelijk van de huidige nuldoorgang om bogen te doven. DC-systemen vereisen specifieke DC-onderbrekers, tenzij de AC-onderbreker expliciet is gereduceerd en gecertificeerd voor DC-gebruik.

Waar worden 690V MCCB's gebruikt?

Ze worden gebruikt in de zware industriële distributie, hernieuwbare energie (zon/wind) en grote commerciële faciliteiten om de kabelkosten te verlagen en de efficiëntie te verbeteren.

Wat is het verschil tussen een 400V en 690V MCCB?

Een 690V MCCB heeft een hogere isolatiesterkte en boogdovende mogelijkheden om veilig met de hogere spanning om te gaan.

Wat betekent 3-polig en 4-polig?

3-polige onderbrekers beveiligen drie fasen (L1, L2, L3). 4-polige onderbrekers beschermen drie fasen plus de neutrale (N) geleider.
