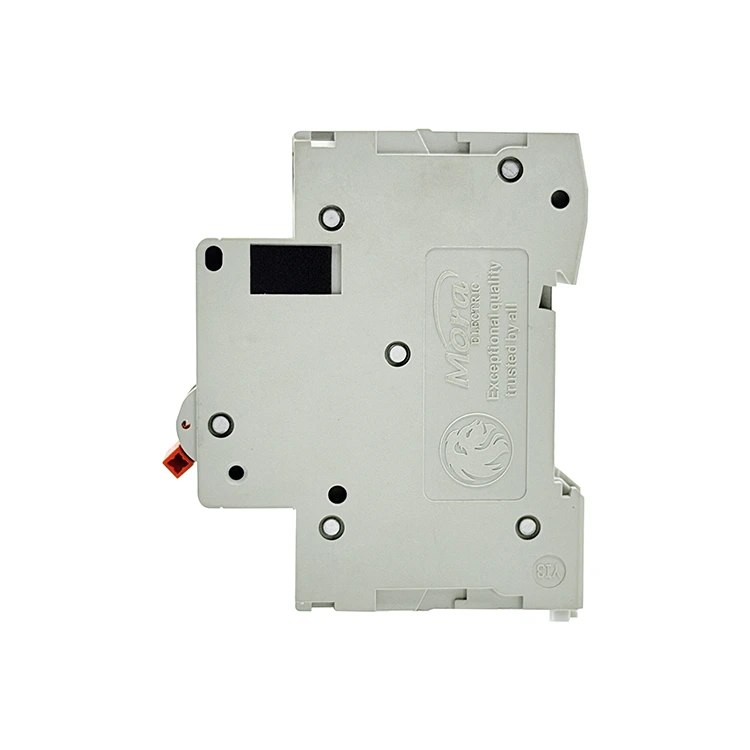

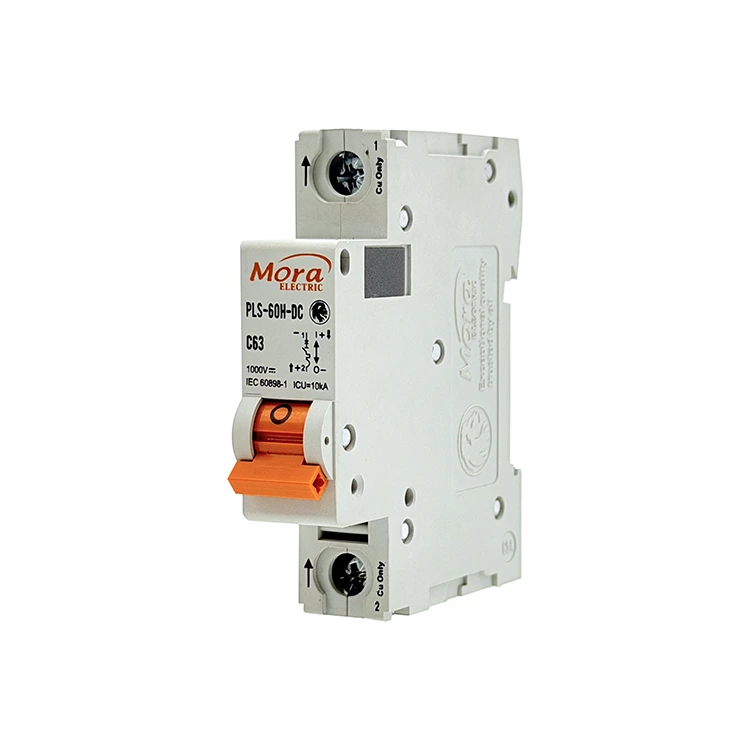

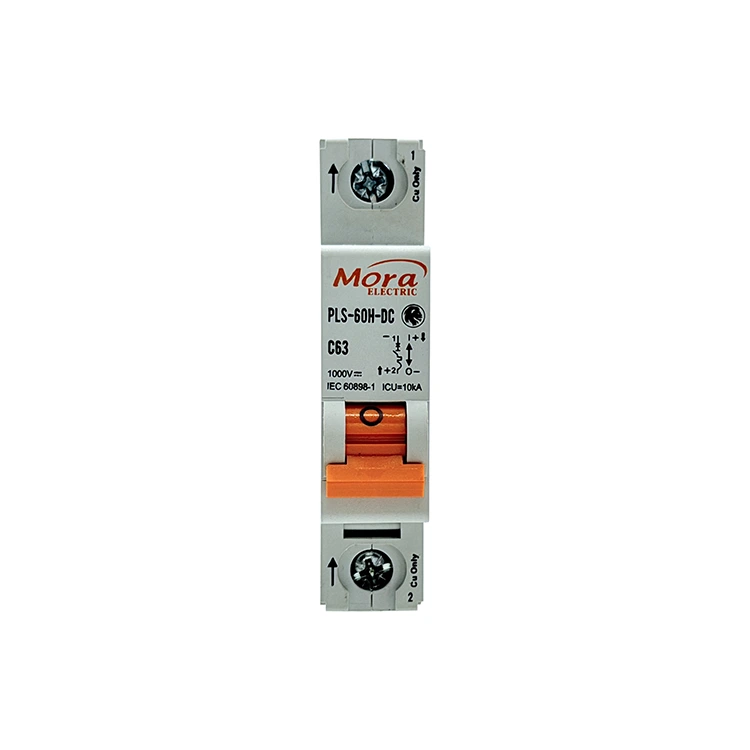

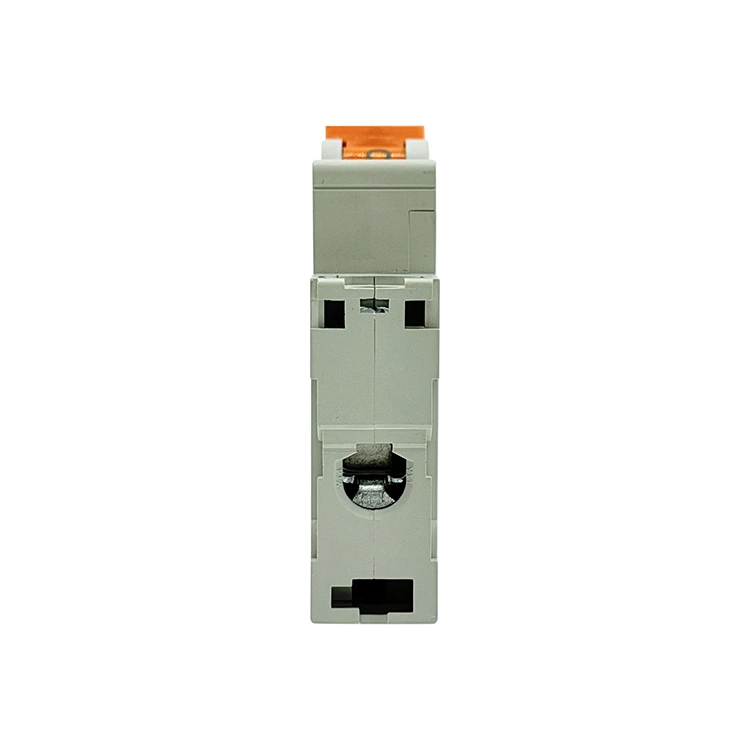

C65 1-polige DC-stroomonderbreker

PUGAO (merk: Mora) opereert als een gespecialiseerde C65 1-polige DC-stroomonderbrekerfabriek in China en levert zware enkelpolige schakelaars die speciaal zijn ontworpen voor DC-toepassingen; onze 1P thermisch-magnetische onderbreker is voorzien van een boogblussysteem met permanente magneten om contactverbranding in zonne-energiekabels en telecomnetwerken te voorkomen.

Technische definitie en praktische toepassingen

De C65 1-polige DC-stroomonderbreker is een mechanische schakelaar die is ontworpen om eenfasige DC-elektrische lussen te beschermen. In tegenstelling tot wisselstroomlijnen (AC), heeft een gelijkstroomlus geen natuurlijk nuldoorgangspunt. Wanneer de contacten onder belasting openen, is de resulterende elektrische boog continu en zeer stabiel.

Onze enkelpolige onderbreker isoleert de positieve rail van een DC-circuit, met behulp van gerichte mechanische kracht en magnetische versnelling om fouten te verbreken voordat ze thermische schade in het hele systeem veroorzaken.

Fotovoltaïsche zonne-energiesystemen

In residentiële en commerciële zonnepanelen leveren individuele paneelstrings continue gelijkspanningen. Deze stroomonderbreker wordt geïnstalleerd in combinerboxen op de uitgangslaag (variërend van 12V tot 250V DC). Het isoleert individuele strings, waardoor wordt voorkomen dat tegenstroomfouten of bedradingskortsluitingen zich over het zonnepaneel verspreiden.

Telecomdatacenters en UPS-systemen

Moderne communicatiehardware werkt op batterijback-upsystemen van 48 V tot 110 V DC. De C65 1-polige DC-stroomonderbreker biedt gerichte bescherming voor individuele apparatuurrekken, waarbij plaatselijke defecten aan componenten worden geïsoleerd zonder de stroom naar aangrenzende netwerksystemen te onderbreken.

Industriële automatisering

Gelokaliseerde industriële DC-regellussen, materiaalbehandelingssystemen en interne batterijbeheercircuits voor elektrische voertuigen maken gebruik van enkelpolige onderbrekers om afzonderlijke, veilig geïsoleerde voedingszones tot stand te brengen tussen laadmodules en primaire batterijopslag.

Technische specificaties

De volgende matrix schetst de gestandaardiseerde bedrijfslimieten en materiaalsamenstellingen die zijn geverifieerd op onze kwaliteitscontroletestbanken:

Belangrijkste technische voordelen

1. 5 milliseconden magnetische boogdoving

Gelijkstroombogen kunnen koperen contacten binnen een fractie van een seconde vernietigen als ze niet worden gecontroleerd. Om dit op te lossen, is onze C65 1-polige DC-stroomonderbreker voorzien van twee interne permanente magneten. Wanneer er een fout optreedt en de contacten scheiden, dwingt het magnetische veld de boog weg van de contactoppervlakken en drijft deze in een stalen koelrooster met negen platen. Het rooster splitst, koelt en dooft de boog binnen 5 milliseconden, waardoor slijtage aan de contactoppervlakken wordt geminimaliseerd.

2. Zeer nauwkeurige bimetaaloverbelastingscontrole

Voortdurende overbelasting tast de draadisolatie geleidelijk aan aan, waardoor ernstig brandgevaar ontstaat. PUGAO (Mora) maakt gebruik van gekalibreerde bimetaalstrips bestaande uit twee gebonden metalen met verschillende thermische uitzettingssnelheden. Continue overstroom verwarmt de strip, waardoor deze voorspelbaar buigt en de uitschakelhendel activeert. Deze mechanische opstelling voorkomt valse trips veroorzaakt door korte opstartpieken en zorgt tegelijkertijd voor een betrouwbare isolatie tijdens echte overbelasting.

3. Geautomatiseerd puntlassen

Handmatige interne montage kan leiden tot variabele aansluitweerstanden en inconsistente uitschakelpunten. Onze productiefaciliteit maakt gebruik van een geautomatiseerde assemblagelijn uitgerust met geautomatiseerde puntlasunits. Door de interne koperen shunts en uitschakelmechanismen op precieze posities te bevestigen, zorgen we voor een uniforme interne weerstand tijdens alle productieruns, waardoor plaatselijke oververhitting in verdeelkasten wordt voorkomen.

Veldinstallatie

1. Isoleer de stroombron:Veiligheidsinstellingen. Open de primaire zonne-uitschakelaar of het batterij-isolatiezekeringblok stroomopwaarts. Gebruik een gekalibreerde digitale multimeter om te verifiëren dat er 0V aanwezig is op de inkomende lijn voordat u de C65 1-polige DC-stroomonderbrekerhardware monteert.

2. Bevestig op DIN-rail:Behuizing montage. Klik de basis van de stroomonderbreker op een standaard 35 mm DIN-rail. Zorg ervoor dat zowel de bovenste als de onderste veerbelaste borgclips stevig op hun plaats vergrendelen, waardoor beweging wordt voorkomen bij het bedienen van de tuimelhendel.

3. Polariteitsindicatoren uitlijnen:Kritieke stap. DC-onderbrekers zijn directioneel. Zoek de (+) en (-) indicatoren die naast de terminalpoorten zijn gestempeld. De positieve inkomende voedingsdraad moet de aangewezen positieve ingangsklem binnenkomen. Door deze bedrading om te keren, wordt voorkomen dat de interne magneten de elektrische boog in het koelrooster trekken.

4. Koppelgeleiderklemmen:Laatste verificatie. Steek de gestripte koperen geleiders netjes in de tunnelklemmen. Gebruik een gekalibreerde momentschroevendraaier om de klemschroeven vast te draaien tot 2,0–2,5 Nm. Losse verbindingen veroorzaken plaatselijke verwarming en voortijdige thermische uitschakeling.

Technische en technische veelgestelde vragen

Waarom kan deze enkelpolige DC-onderbreker niet worden gebruikt in een standaard AC-distributielijn?

Het interne boogonderdrukkingssysteem is afhankelijk van directionele permanente magneten. In een AC-systeem wisselt de stroom continu 50 tot 60 keer per seconde van richting. Deze wisselstroom dwingt de boog naar buiten richting de plastic behuizing in plaats van naar binnen in het stalen koelrooster, wat een catastrofaal falen van de schaal veroorzaakt.

Wat zorgt ervoor dat een DC-onderbreker kromtrekt of smelt als de polariteit van de bedrading per ongeluk wordt omgekeerd tijdens installatie ter plaatse?

Wanneer de polariteit wordt omgekeerd, stoot het interne magnetische veld de elektrische boog af van het koelrooster en houdt deze direct boven de contacten van de zilverlegering. De opgesloten boog genereert plaatselijke temperaturen van meer dan 1.000 °C, waardoor de interne mechanismen en de PA66-polymeerbehuizing smelten in plaats van deze veilig te doven.

Hoe verandert de omgevingstemperatuur in een afgedichte combinerbox de thermische uitschakeldrempel?

Onze bimetaalstrips zijn gekalibreerd voor een basisomgevingstemperatuur van 30°C. Als de binnenkant van een afgesloten verdeelkast door direct zonlicht 50°C bereikt, wordt de bimetaalstrip in de C65 1-polige DC-stroomonderbreker voorverwarmd, waardoor deze uitschakelt bij ongeveer 85% tot 90% van de nominale stroom. Voor omgevingen met hoge temperaturen raden we aan de belasting te verminderen of de selectieparameter naar boven aan te passen.
