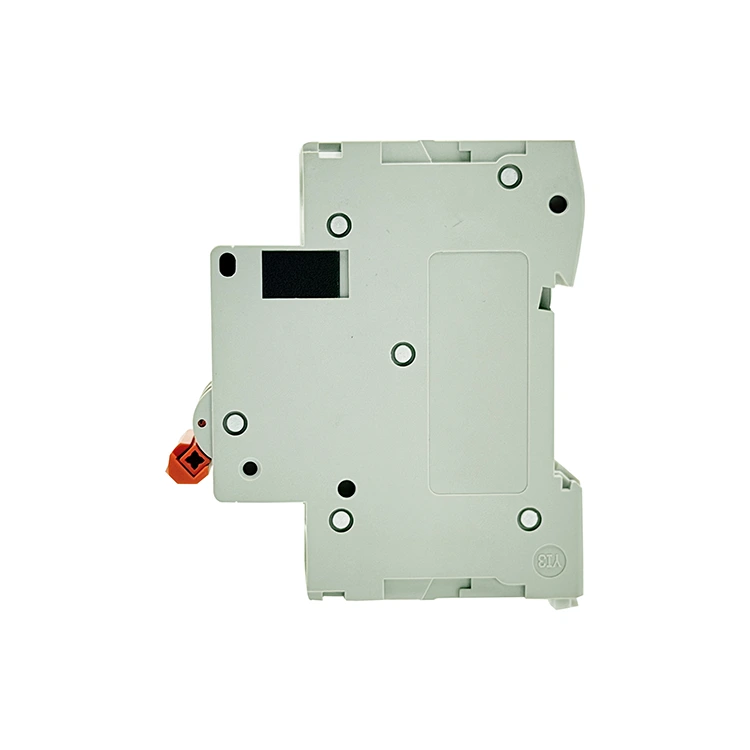

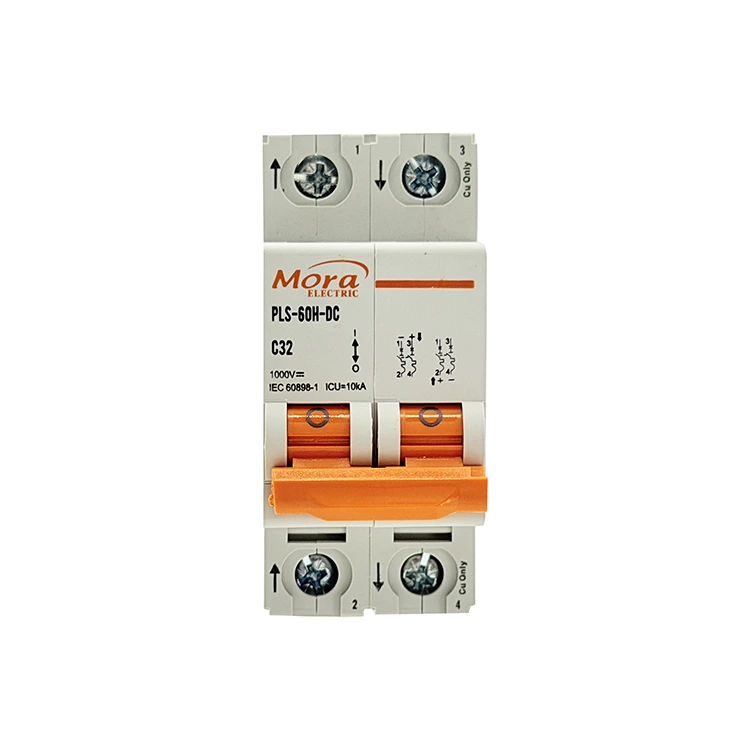

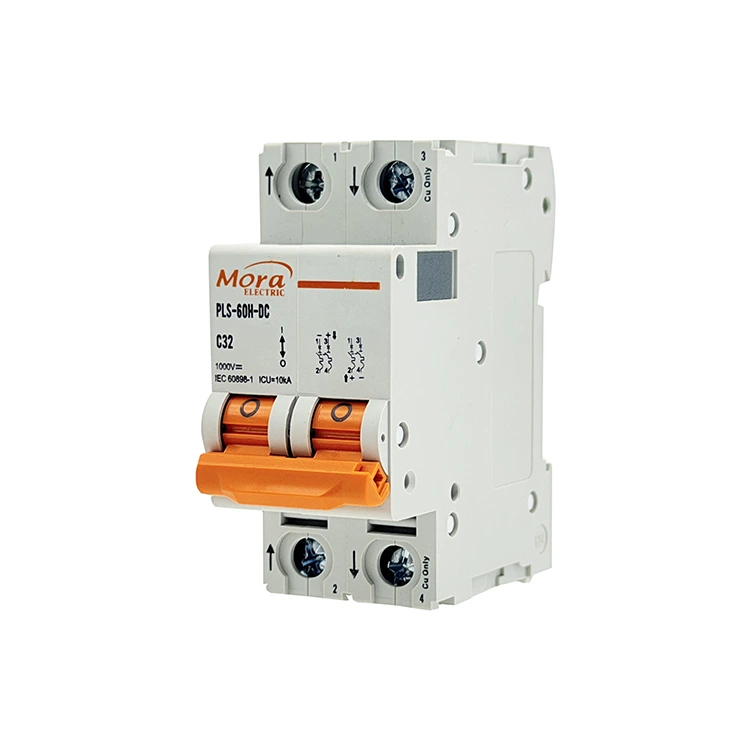

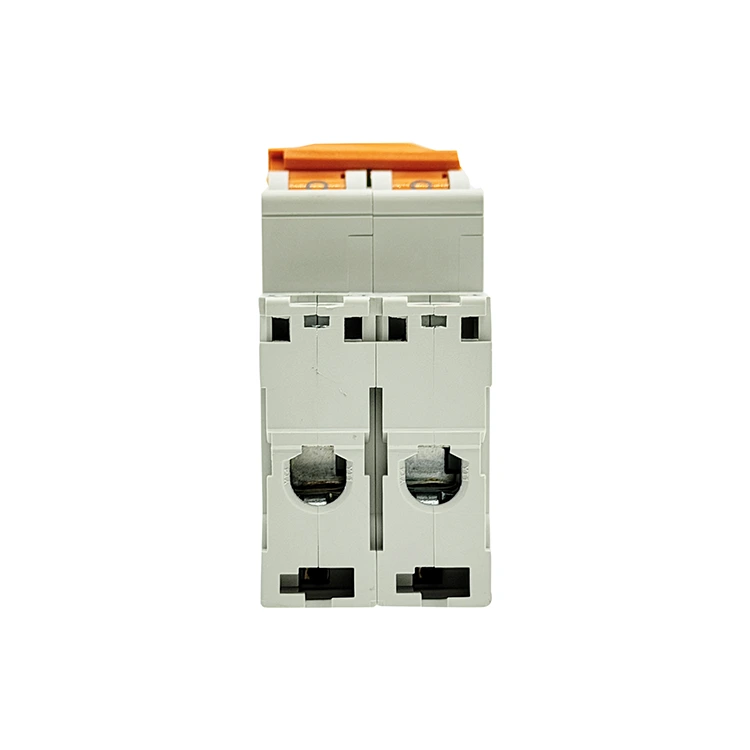

C65 2-polige DC-stroomonderbreker

Als vertrouwde C65 2-polige DC-stroomonderbrekerfabriek gevestigd in China, produceert PUGAO (Mora) meerpolige laagspanningsschakelaars die zijn ontworpen om zowel positieve als negatieve lijnen tegelijkertijd te onderbreken; Deze 2P thermisch-magnetische stroomonderbreker vertrouwt op geautomatiseerd puntlassen en dubbele magnetische boogkamers met hoge capaciteit om aan veeleisende telecom- en fotovoltaïsche eisen te voldoen.

Technische definitie

De C65 2-polige DC-stroomonderbreker is een geïntegreerd elektromechanisch veiligheidsapparaat dat is gebouwd om gelijkstroomlussen met hogere spanning (DC) tot 500 V te beheren en te onderbreken. Terwijl enkelpolige alternatieven slechts één kant van een lijn onderbreken, behandelt een 2-polige configuratie zowel de positieve als de negatieve geleiders tegelijkertijd. Deze tweelijnsonderbreking zorgt voor volledige galvanische isolatie en is cruciaal voor niet-geaarde zwevende netwerken.

Onze 2P-miniatuurstroomonderbreker verbindt twee onafhankelijke polen met een intern gemeenschappelijk uitschakelmechanisme. Als een van beide polen een fout detecteert, gaan beide lijnen onmiddellijk open, waardoor wordt voorkomen dat er spanning terugstroomt via de resterende geleider.

500V drijvende zonne-PV-arrays

Bij zonnepanelen waar de systeemspanning wordt verhoogd om de efficiëntie van de omvormer te maximaliseren, is het aarden van de negatieve lijn vaak onpraktisch. De C65 2-polige DC-stroomonderbreker wordt aangesloten op de positieve en negatieve uitgangen van een PV-reeks. Door beide polariteiten te isoleren, elimineert het volledig de gevaren van potentiële schokken naar de aarde tijdens onderhoudslussen overdag.

Batterij-energieopslagsystemen met hoge capaciteit

Industriële batterijbanken en off-grid zonne-opslagconfiguraties werken vaak op 120V tot 400V DC-opstellingen. Een enkelpolig apparaat kan een dubbele aardfout in deze circuits niet veilig verhelpen. De implementatie van dit 2-polige systeem zorgt ervoor dat kortsluiting overal in de batterijbehuizing een schone, uitgebreide uitschakeling veroorzaakt.

Snellaadinfrastructuren voor elektrische voertuigen

Commerciële snellaadstations maken gebruik van hoogspanningsgelijkstroompaden om energie over te dragen naar voertuigaccu's. Deze stroomonderbreker fungeert als lokaal isolatiecontrolepunt tussen het interne gelijkrichtersubcircuit en het primaire distributiesnoer, waardoor servicetechnici een mechanische methode hebben om alle stroomleidingen in één keer af te sluiten.

Technische specificaties

De onderstaande prestatielimieten en grondstoffen worden geverifieerd via geautomatiseerde testwerkbanken op onze productievloer:

Technische voordelen van de C65 2-polige DC-stroomonderbreker

1. Dubbelpolige synchrone uitschakelkoppeling

Wanneer zich een hoogspanningskortsluiting voordoet op één rail, kan een asymmetrische spanningspiek uw omvormers of dataservers beschadigen. Onze C65 2-polige DC-stroomonderbreker is voorzien van een interne mechanische uitschakelbalk die beide interne polen met elkaar verbindt. Zelfs als er uitsluitend op de positieve rail kortsluiting optreedt, dwingt de interne koppeling beide polen mechanisch binnen 5 milliseconden open, waardoor potentiële gevaarvectoren uit het gehele subcircuit worden verwijderd.

2. In serie geschakelde permanente magneetboogblussing

Hogere gelijkspanningen genereren langere, intensere elektrische vlambogen wanneer de contacten scheiden. Om dit tegen te gaan, kanaliseert onze 2P-breker het stroompad door twee afzonderlijke boogkamers in serie. Elke kamer bevat ingebouwde permanente magneten die elektromagnetische kracht gebruiken om de boog uit te rekken en deze in twee afzonderlijke stalen koelroosters met 9 platen te duwen. Dit ontwerp met twee kamers splitst de boogspanning, waardoor 500 V DC-energie sneller wordt gedoofd dan bij een enkelpolige lay-out.

3. Geautomatiseerde productie en consistente kalibratie

Variaties in de interne montage kunnen ertoe leiden dat de ene mast tijdens een struikelgebeurtenis achterloopt op de andere, waardoor tijdelijke onevenwichtigheden in de lijn ontstaan. PUGAO (Mora) elimineert deze menselijke variabele door gebruik te maken van een volledig geautomatiseerde productielijn voor onze miniatuurstroomonderbrekers. Het ponsen, puntlassen en het plaatsen van interne componenten worden beheerd door geautomatiseerde machines, waardoor identieke interne weerstanden en synchrone mechanische timing over beide polen worden gegarandeerd.

Algemene diagnostische veldoplossingen

• De stroomonderbreker schakelt onmiddellijk uit als deze in de 'ON'-positie wordt gezet Oorzaak: Er is sprake van een directe dode kortsluiting tussen de positieve en negatieve distributiedraden stroomafwaarts, of er is een aardingsfout opgetreden in een niet-geaard systeem. Oplossing: Isoleer de onderbreker. Gebruik een isolatieweerstandstester (megohmmeter) op de stroomafwaartse bedrading om kortgesloten geleiders of kapotte isolatiemantels te lokaliseren. Zorg ervoor dat de totale continue stroom de nominale waarde niet overschrijdt.

• Er treedt plaatselijk smelten of verschroeien op één terminalpoort op Oorzaak: De klemschroef is tijdens de installatie niet met het aanbevolen aanhaalmoment vastgedraaid, of door niet-overeenkomende draaddiktes zijn de koperen draden losgeraakt. Oplossing: Snijd eventuele verkoolde of geoxideerde kabeluiteinden weg. Strip de isolatie opnieuw, steek de schone draadkern volledig in de tunnelklem en gebruik een gekalibreerd gereedschap om de schroef aan te draaien tot 2,5 Nm.

Technische veelgestelde vragen

Waarom moet een 500V DC-systeem gebruik maken van een tweepolige onderbreker in plaats van twee enkelpolige onderbrekers naast elkaar te bedraden?

Onafhankelijke enkelpolige onderbrekers hebben geen interne mechanische koppeling. Als er een fout optreedt, kan de ene onderbreker een fractie van een milliseconde eerder openen dan de andere, of kan de ene niet helemaal uitvallen. Hierdoor blijft de tegenoverliggende rail volledig bekrachtigd en wordt er spanning teruggevoerd naar het systeem, waardoor onderhoudspersoneel in gevaar komt en schade aan de apparatuur wordt veroorzaakt.

Wat gebeurt er in de dubbele boogkamers als de binnenkomende positieve en negatieve lijnen elkaar kruisen?

Kruisbedrading verandert de richting van de stroomlus door de interne componenten. Wanneer de contacten breken, zullen de interne permanente magneten de elektrische boog naar beneden trekken in de richting van de mechanische vergrendelingsmechanismen in plaats van deze omhoog te duwen in de stalen koelroosters. De opgesloten boog zal de interne componenten en de buitenbehuizing van de PA66 snel doen smelten.

Welke invloed heeft de hoge omgevingswarmte in de buitenbehuizingen voor zonne-energiecombinaties op de prestaties van dit 2-polige apparaat?

Onze bimetaalelementen voor thermische overbelasting zijn gekalibreerd op een standaardbasislijn van 30°C. Als slechte boxventilatie in combinatie met omgevingswarmte de interne temperatuur tot 55°C doet stijgen, breiden de interne elementen in de C65 2-polige DC-stroomonderbreker zich eerder uit dan gepland. Hierdoor wordt de effectieve thermische uitschakeldrempel verlaagd naar ongeveer 83% van de nominale waarde op het typeplaatje, waarvoor actieve ventilatie of reductie van de doelbelasting vereist is.
