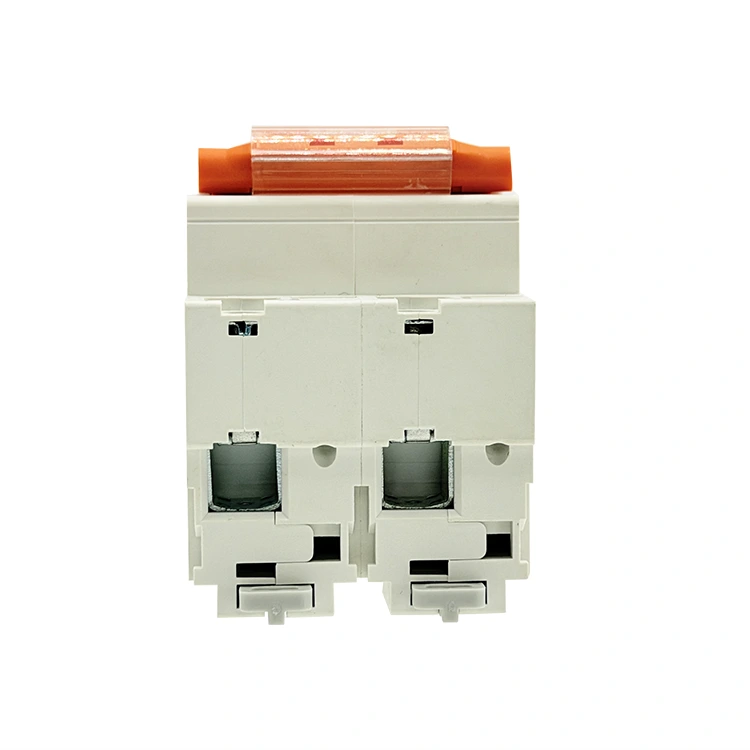

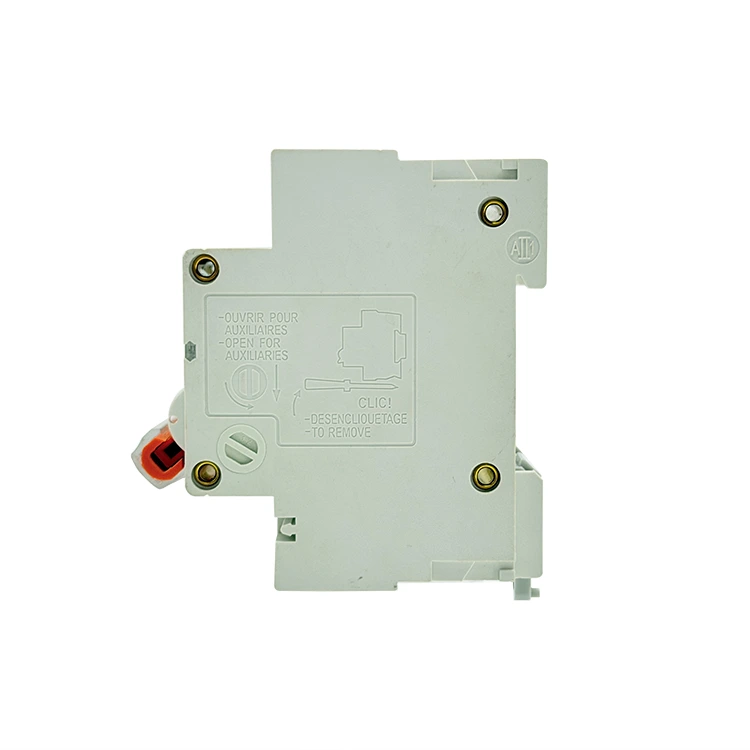

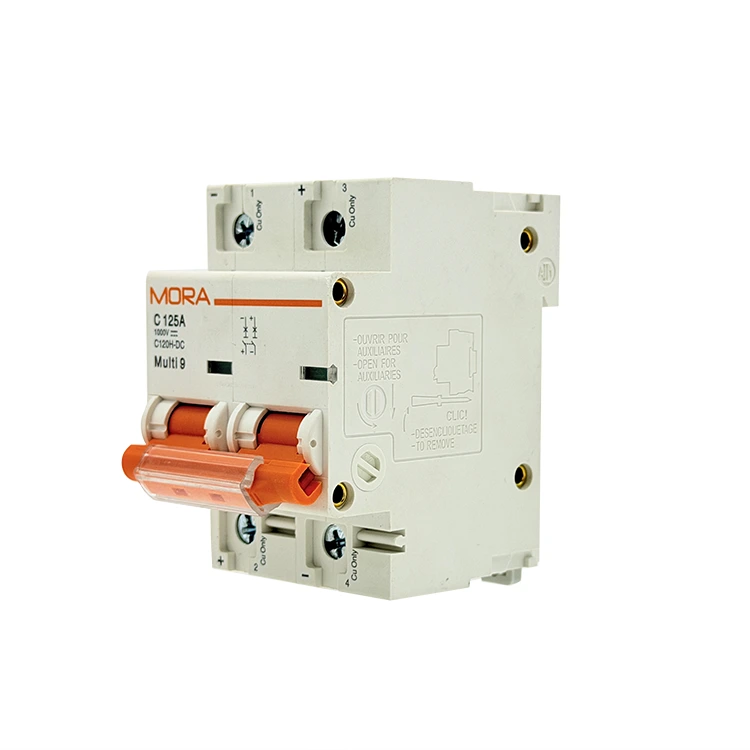

NC-serie 2P DC-miniatuurstroomonderbreker

Als geavanceerde fabriek voor 2P DC-miniatuurstroomonderbrekers uit de NC-serie, gevestigd in China, produceert PUGAO (Mora) hoogwaardige tweepolige beveiligingsschakelaars met verbeterde uitschakelcapaciteiten en een gestroomlijnd modulair frame. Elke unit maakt gebruik van geautomatiseerd puntlassen en geoptimaliseerde booggeleiders met dubbele permanente magneet om kritieke telecom-, energieopslag- en commerciële zonne-energie-infrastructuur te beschermen.

Wat maakt de NC-serie anders dan standaard DC-onderbrekers?

Industriële DC-netwerken evolueren snel en evolueren in de richting van hogere energiedichtheden en strakkere kastconfiguraties. Terwijl traditionele stroomonderbrekers voor woningen een compromis sluiten op het gebied van thermische dissipatie wanneer ze worden gekrompen, beschikt de NC-serie 2P DC-miniatuurstroomonderbreker over een opnieuw ontworpen interne structurele architectuur die expliciet is gebouwd voor zeer betrouwbare commerciële activiteiten.

Door tweepolige fysieke isolatie te integreren in een ruimtebesparend modulair chassis, minimaliseert de NC-serie het oppervlak van de frontplaat in verdeelborden, terwijl de interne kruipafstanden worden vergroot (het kortste pad langs het oppervlak van een isolatiemateriaal tussen twee geleidende delen) om gelokaliseerde trackingfouten te voorkomen.

Zonne-combinerhubs met hoge dichtheid

Moderne zonne-installaties vereisen compacte componenten om meer stringingangen in kleinere buitenbehuizingen te passen. De NC-serie maakt schone side-by-side array-clustering mogelijk, waarbij zowel de positieve als de negatieve retourrails van een 600V DC-string worden beheerd binnen een compact behuizingsprofiel zonder dat dit ten koste gaat van de ventilatie aan de zijkant.

Gecentraliseerde telecombatterijbanken

Omdat communicatiesystemen werken op gestabiliseerde back-ups van laag- tot middenspanningsbatterijen, is het oplossen van een storing zonder het hele rack te laten vallen van cruciaal belang. Deze miniatuurstroomonderbreker biedt onafhankelijke circuitbeveiliging, waarbij afzonderlijke accustrings of oplaadmodules onmiddellijk worden geïsoleerd terwijl aangrenzende activiteiten onder spanning blijven.

Materiaalspecificaties

De volgende engineeringmatrix vertegenwoordigt de operationele basisparameters die zijn geverifieerd via onze geautomatiseerde fabriekstestlijnen:

Hoe bereikt de NC-serie een breekvermogen van 10 kA?

1. Magnetische uitblaaskanalen met dubbele kracht

Bij hogere spanningen tot 600 V DC kan het trekken van een elektrische boog gemakkelijk veranderen in een aanhoudend boogplasma-evenement dat de contacten van standaard stroomonderbrekers volledig doet smelten. De NC-serie 2P DC-miniatuurstroomonderbreker bestrijdt dit met dubbele, zeer sterke permanente magneten die aan weerszijden van elk contactpad zijn ingebed. Wanneer de contacten uit elkaar trekken, creëren deze magneten een gericht magnetisch veld dat de boog onmiddellijk uitrekt, waardoor deze van de zilveren kussentjes wordt gedrukt en in een robuuste stalen booggoot met 11 platen wordt geblazen, waar deze binnen 4,5 milliseconden wordt gespleten en gekoeld.

2. Mechanische kruiskoppeling met hoge snelheid

Het splitsen van de positieve en negatieve rails over twee verschillende polen betekent dat beide paden op precies hetzelfde moment moeten openen. De NC-serie maakt gebruik van een interne dwarsverbindingsstang die beide mechanische mechanismen met elkaar vergrendelt. Als er een overstroomfout optreedt aan de positieve kant, schakelt de interne balk op exact hetzelfde moment mechanisch de negatieve pool uit, waardoor volledige galvanische isolatie wordt geboden en gevaarlijke terugvoeding van de spanning wordt voorkomen.

3. Geautomatiseerd laserpuntlassen en kalibratie

Handmatige montage van componenten introduceert structurele variaties die een ongelijkmatige interne weerstand tussen de twee polen kunnen veroorzaken. PUGAO (Mora) elimineert deze menselijke variabele door de NC-serie te vervaardigen op een volledig geautomatiseerde productielijn voor microbrekers. Geavanceerde laserpuntlasmachines vergrendelen de koperen shunts, bimetalen en magnetische spoelen in een nauwkeurige geometrische uitlijning, waardoor gebalanceerde interne weerstanden en bijpassende uitschakelcurven voor elke productiepartij worden gegarandeerd.

Protocol voor veldinstallatie

1. Controleer nulspanning:Schakel de lus uit. Open alle stroomopwaartse scheidingsschakelaars voor zonne-energie of accu-isolatieverbindingen. Gebruik een digitale multimeter om zowel de positieve als de negatieve inkomende kabels te testen, waarbij u controleert of er 0V aanwezig is voordat u de draden in de aansluitpoorten steekt.

2. Klik op de DIN-rail:Railbevestiging. Haak de bovenste achterbeugel van het frame uit de NC-serie over een standaard 35 mm DIN-rail. Druk stevig op de onderkant van de behuizing totdat de veerbelaste plastic schuif stevig op zijn plaats tegen de rail klikt.

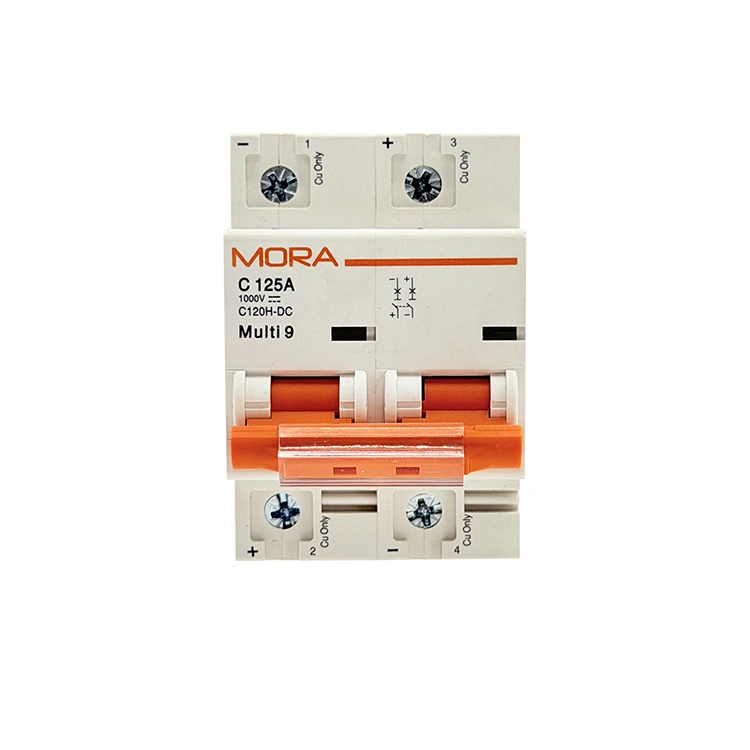

3. Lijn de polariteitsmarkeringen uit:Polariteitsmatch. Bestudeer de symbolen (+) en (-) die op de voorkant van de NC-serie 2P DC-miniatuurstroomonderbreker zijn gestempeld. Sluit uw inkomende positieve kabel aan op de bovenkant van pool 1 (gemarkeerd als positief) en uw inkomende negatieve kabel op de bovenkant van pool 2 (gemarkeerd als negatief). Waarschuwing: Door deze indeling om te keren, kunnen de interne magneten de boog niet in de koelgoten duwen.

4. Aanhaalmomentschroeven:Veilige verbinding. Steek de netjes gestripte koperdraadkernen volledig in de gekartelde tunnelklemmen. Draai de klemschroeven met een gekalibreerde momentschroevendraaier vast tot 2,0–2,5 Nm. Losse klemverbindingen genereren plaatselijke warmte die tot voortijdige thermische uitschakeling leidt.

Veelgestelde vragen over toepassingen

Wat maakt het 10kA-breekvermogen van de NC-serie veiliger dan standaard 6kA-alternatieven voor batterijsystemen?

Accubanken kunnen tijdens een directe fout binnen milliseconden enorme kortsluitstromen leveren. Een onderbreker met een vermogen van slechts 6 kA kan last hebben van contactlassen of scheuren van de behuizing als de foutenergie de mechanische limieten overschrijdt. De verbeterde 10kA-classificatie van de NC-serie 2P DC-miniatuurstroomonderbreker zorgt ervoor dat deze ernstige, hoogenergetische kortsluitingen in de batterij veilig kunnen worden verholpen zonder de behuizing van de stroomonderbreker te vernietigen of nabijgelegen componenten te beschadigen.

Kan de 2P-onderbreker uit de NC-serie in een serielus worden aangesloten om hogere gelijkspanningen aan te kunnen?

Ja. Als de spanning van uw systeem hoger is dan het enkelpolige vermogen, kunt u de positieve geleider in serie door beide polen laten lopen (de bovenkant van pool 1 binnenkomen, van de onderkant van pool 1 naar de bovenkant van pool 2 springen en de onderkant van pool 2 verlaten). Hierdoor wordt de totale spanning over twee afzonderlijke boogkamers verdeeld, waardoor de onderbreker veilig hogere totale spanningen kan beheren.

Hoe moeten ontwerpingenieurs rekening houden met hoge omgevingswarmte in afgesloten buitenbehuizingen?

De interne bimetaalstrips zijn gekalibreerd op een fabrieksstandaardbasislijn van 30°C. Bij montage in een ongeventileerde combinerbox voor buiten, waar omgevingswarmte en direct zonlicht de interne temperaturen tot 55°C opdrijven, zetten de bimetaalelementen vooraf uit. Dit verlaagt het werkelijke thermische uitschakelpunt tot ongeveer 83% tot 85% van de nominale stroom. Om hinderlijke uitschakelingen te voorkomen, moeten ingenieurs ofwel passieve koellamellen integreren, ofwel de classificatie van de onderbreker vergroten door standaard thermische reductietabellen toe te passen.
