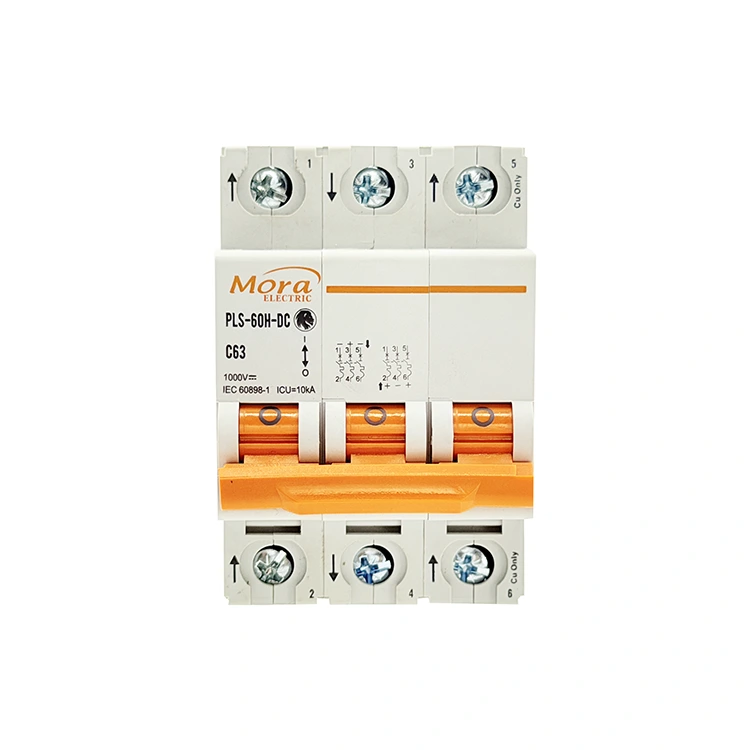

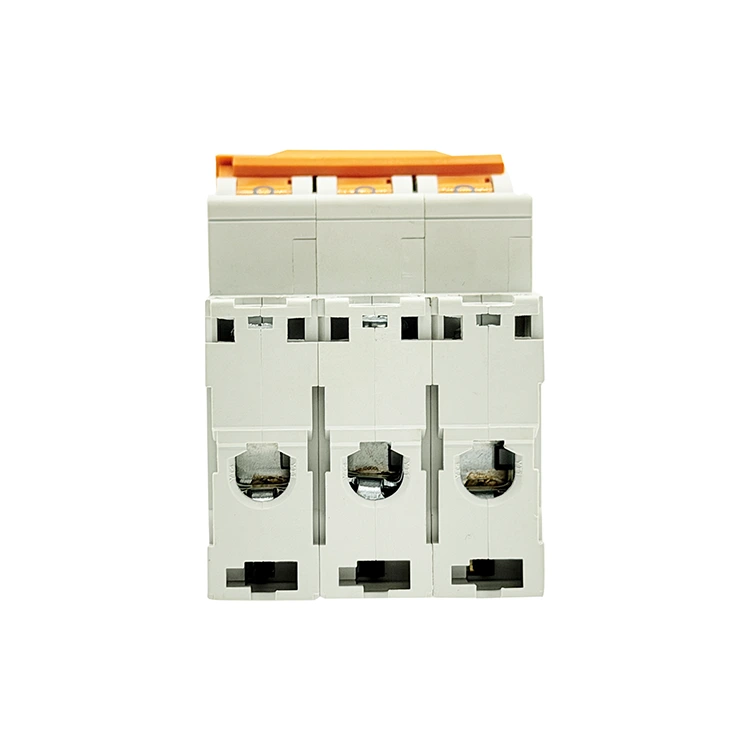

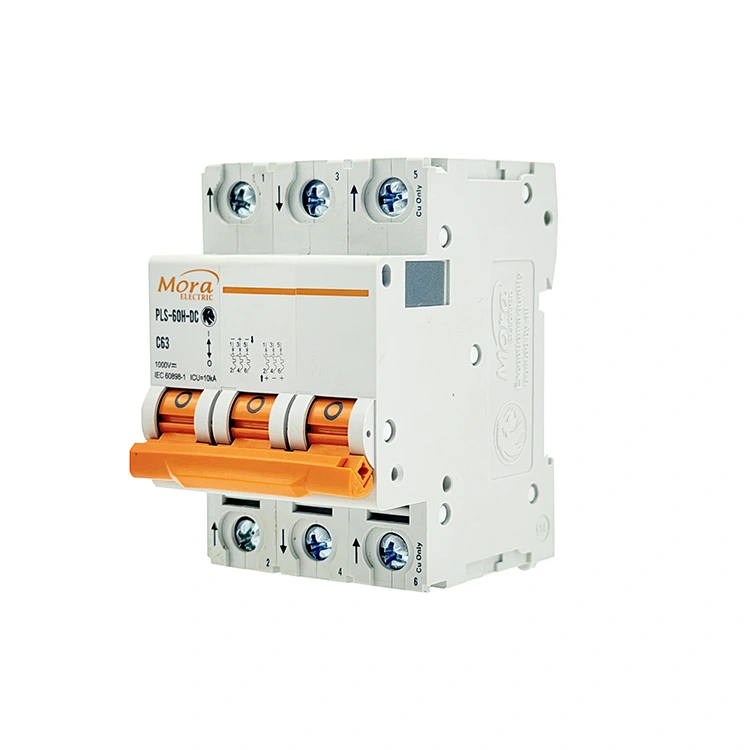

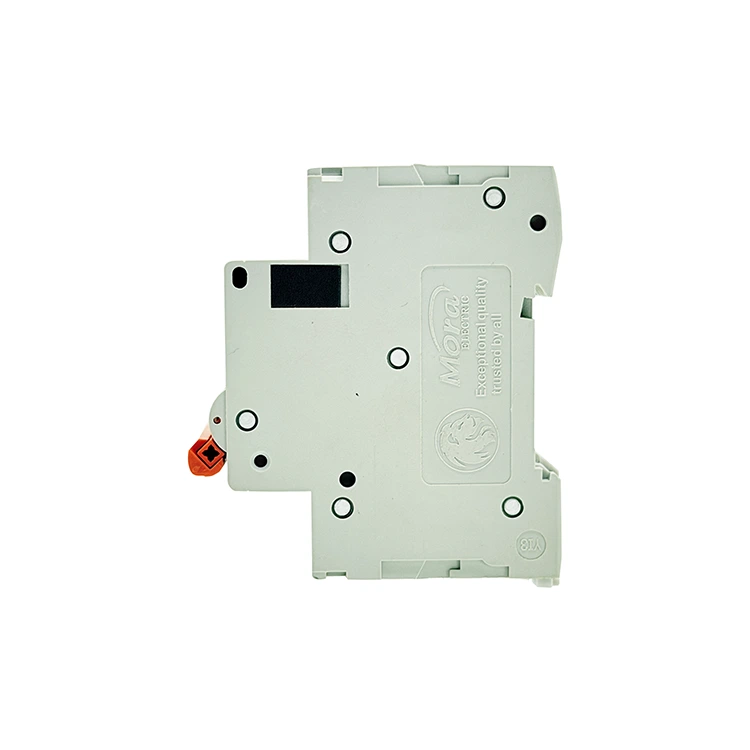

C65 3-polige DC-stroomonderbreker

PUGAO (Mora) opereert als een gevestigde C65 3-polige DC-stroomonderbrekerfabriek in China en bouwt robuuste 3-polige elektrische schakelaars die zijn geoptimaliseerd om meerdere hoogspannings-DC-paden tegelijkertijd te onderbreken; Deze 3P-breker maakt gebruik van geautomatiseerde componentkalibratie en boogdovende kamers met drie permanente magneten om te voldoen aan gespecialiseerde off-grid en industriële opslagbehoeften.

Waar implementeren ingenieurs eigenlijk een 3P DC-schakelaar?

Standaard zonne-energie-installaties met een lagere spanning hebben doorgaans een maximale spanning van 250 V of 500 V DC, waardoor eenvoudige enkel- of dubbelpolige bedradingslussen mogelijk zijn. Naarmate grootschalige industriële commerciële zonnepanelen, off-grid boerderijsystemen en grote centrale telecomfaciliteiten echter groter worden, worden systeemingenieurs geconfronteerd met verschillende ontwerpkeuzes die een 3-polige configuratie vereisen, zoals de C65 3-polige DC-stroomonderbreker.

750V DC hoogspanningsserie-interconnectie

Om de outputefficiëntie te maximaliseren en de transmissieverliezen van de systeemlijn over lange afstanden te beperken, kiezen ingenieurs er vaak voor om de strings van zonnepanelen in een lange reeks te laten werken. Deze stapeling zorgt voor nullastspanningen tot 750V DC. Omdat standaard individuele onderbrekerkamers een vermogen van 250 V per stuk hebben, kunnen ingenieurs met een 3P-eenheid de positieve geleider door twee polen in een seriebedradingspatroon lussen, terwijl de negatieve geleider door de derde pool wordt geleid. Dit verdeelt de elektrische spanning gelijkmatig over alle drie de micro-omgevingen.

Driedraads zwevende DC-netwerken

Bepaalde zware industriële verwerkingsopstellingen en mijnbouwtransportapparatuur maken gebruik van een gespecialiseerde, centraal afgetapte of driedraads ongeaarde DC-distributietopologie (bestaande uit positieve, negatieve en neutrale/aarde referentiedraden). Een 3-polige beveiligingsschakelaar isoleert tijdens een storing alle drie de afzonderlijke stroomvoerende geleiders tegelijkertijd, waardoor de kans op onregelmatige retourstromen wordt uitgesloten.

Dual-source batterijopslag-back-upisolatie

In gelokaliseerde telecomschakelknooppunten kan een enkel driepolig hardwarechassis worden geconfigureerd om een ​​gesplitste busopstelling te beheren, zoals het schakelen van twee afzonderlijke positieve inkomende batterijbanklijnen naast een enkele gedeelde gemeenschappelijke retourlijn. Dit vermindert de benodigde paneelruimte in apparatuurrekken met beperkte ruimte.

Prestatiemogelijkheden

De hieronder gedefinieerde operationele drempels en technische materialen worden strikt gehandhaafd in onze geautomatiseerde kwaliteitsverificatiebanken:

Welke technologieën voorkomen interne contactfusie bij 750V?

1. Blown-Arc-systemen met drievoudige permanente magneet

Hoogspanningsgelijkstroombogen passeren niet een natuurlijke nulstroomtoestand, wat betekent dat ze tussen open contacten een plasmakanaal met hoge temperatuur kunnen onderhouden dat standaard koperen componenten gemakkelijk doet smelten. Om dit op te lossen, bevat onze C65 3-polige DC-stroomonderbreker onafhankelijke permanente magneten in elk van de drie afzonderlijke polen. Deze magneten creëren een sterk lokaal magnetisch veld dat de boog afstoot, deze fysiek wegblaast van de contactvlakken en diep in een stalen koelrooster met 9 platen drijft. Deze actie splitst en dooft de boog binnen 5 milliseconden.

2. Synchrone mechanische grendelverbinding

Als één pool het openen vertraagt ​​tijdens een hoogspanningsfout, krijgt de resterende pool het zwaarst te lijden onder de elektrische spanning, waardoor de terminal doorbrandt. PUGAO (Mora) bouwt deze sloophamers met een stijve interne mechanische verbindingsstang die alle drie de poolsubmechanismen met elkaar verbindt. Als een kortsluitingsfout de magnetische uitschakelspoel in een enkele pool activeert, dwingt de gemeenschappelijke uitschakelverbindingsbalk alle drie de polen tegelijkertijd naar beneden te vallen, waardoor gevaarlijke spanning op één lijn wordt voorkomen.

3. Precisie-puntlascontrole in de fabriek

Variaties in de eindweerstand in meerpolige onderbrekers leiden tot een ongelijkmatige stroomverdeling en plaatselijke hotspots in verdeelkasten. Onze productiefaciliteit van 5.000 vierkante meter vermijdt dit probleem door gebruik te maken van een geautomatiseerde productielijn voor microbrekers. Geautomatiseerde pons- en puntlasmachines vergrendelen de interne shunts en koperen contactassemblages in precieze posities, waardoor identieke interne weerstandsniveaus worden geboden voor alle drie de polen.

Handleiding voor probleemoplossing voor complexe veldproblemen

• De tuimelhendel van de C65 3-polige DC-stroomonderbreker wordt automatisch teruggezet naar de middenpositie tijdens de eerste keer opstarten van het systeem

Waarom dit gebeurt:De interne mechanische vergrendeling valt weg als er een stroomafwaartse kortsluiting aanwezig is, of als de jumperdraad van de positieve serielus verkeerd is aangesloten op een negatieve contactaansluiting, waardoor er een dode kortsluiting over de polen ontstaat.

Hoe het te repareren:Isoleer de hoofdstroomlus volledig. Controleer uw lusjumperconfiguratie aan de hand van het serieschema. Gebruik een isolatieweerstandstester op stroomafwaartse leidingen om kortgesloten draden of isolatiebreuken op te sporen voordat u probeert de schakelaar weer aan te zetten.

• Eén poolhaven vertoont een hoge temperatuurstijging vergeleken met aangrenzende terminalhavens

Waarom dit gebeurt:De aansluitschroef voor die specifieke poort is tijdens de veldinstallatie te weinig aangedraaid, of de draadstrengen in de tunnelklem zijn ongelijkmatig samengedrukt.

Hoe het te repareren:Schakel de krachtoverbrenging uit. Verwijder de geleider uit de hete poort, inspecteer de koperen strengen op boogschade of oxidatie, knip de kabel af en strip hem indien nodig opnieuw, steek hem opnieuw in en gebruik een gekalibreerde momentsleutel om de schroef vast te draaien tot 2,5 Nm.

Veelgestelde vragen over techniek en toepassingen

Waarom kan een 3P DC-onderbreker hogere spanningen aan als hij in een serielusconfiguratie is aangesloten?

Elke onafhankelijke poolkamer van een miniatuurstroomonderbreker is ontworpen om veilig tot 250 V DC te doven onder foutomstandigheden. Door het positieve stroompad in serie door twee afzonderlijke polen te laten lopen voordat het naar de omvormer gaat, wordt de totale spanningsspanning over de contacten tijdens een booggebeurtenis opgesplitst van 500 V naar 250 V per kamer, waardoor het systeem gemakkelijk hogere totale spanningen aankan.

Wat zijn de operationele gevolgen van het overslaan van de positieve lusjumper en het bedraden van drie afzonderlijke individuele zonne-energiestrings door de drie afzonderlijke polen?

Als u drie onafhankelijke strings door één chassis van een onderbreker laat lopen zonder ze in serie te verbinden, moet de maximale spanning voor elke string onder de 250V DC blijven. Als een individuele string deze drempel overschrijdt en een fout ervaart, zal de eenpolige kamer niet over het spanningssplitsende vermogen beschikken dat nodig is om de resulterende hoogspanningsboog te blussen, wat leidt tot vernietiging van de interne behuizing.

Hoe beïnvloedt continue blootstelling aan hoge zonnestraling de interne bimetaalstripkalibratie in een afgesloten combinerbehuizing?

Onze bimetaalstrips zijn gekalibreerd op een gecontroleerde fabrieksbasislijn van 30°C. Wanneer de bimetaalstrips in de C65 3-polige DC-stroomonderbreker zijn ingesloten in een ongeventileerde buitencombibox waar de zonnewarmte de interne omgevingsomstandigheden tot 55°C verhoogt, zetten ze voortijdig uit. Dit verlaagt het werkelijke uitschakelpunt bij thermische overbelasting tot ongeveer 83% tot 85% van de nominale nominale stroom. Om dit tegen te gaan, moeten ingenieurs tijdens de initiële systeemontwerpfase passieve koellamellen integreren of de stroomonderbrekerclassificatie vergroten.
